480*480 Dot Round TFT LCD οθόνη με ST7701S RGB 18 BIT διεπαφή

Τροποποιημένο:	Να διαπραγματευτούμε.
τιμή:	negotiate
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	Ε/Σ TT Δ/Π
Ικανότητα εφοδιασμού:	10000 κομμάτια

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Αριθμό μοντέλου

TXW210001B0

Διατάξη των pixel:

ΡΒΜ ζώνη

Λούμενοι βαθμοί:

450cd/m²

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.111*0.111

θερμοκρασία λειτουργίας:

-30+80

Τύπος οθόνης LCD:

συνήθως μαύρο

Αριθμός Pixels:

480*3RGB ((H) X480 ((V)

Μέγεθος:

Επισημαίνω:

Υψηλής ανάλυσης στρογγυλή TFT LCD 2

1 ιντσών

Στρογγυλή προσαρμογή TFT LCD

Περιγραφή του προϊόντος

20,1" ίντσες στρογγυλή οθόνη LCD TFT,στρογγυλοΠεριγραφή TFT LCD 2.1"

Το Tianxianwei TXW210001B0 είναι μια κυκλική μονάδα LCD TFT με διαγώνιο 2,1 ίντσες και ανάλυση 480 * 480 pixels. Η ενότητα αυτή είναι εξοπλισμένη με ST7701S.Περιλαμβάνει λειτουργίες IC ελεγκτή και οδηγού, υποστηρίζει τη διεπαφή RGB 18 BIT και έχει εύρος τάσης τροφοδοσίας (VDD) από 2,8V έως 3,3V, με τυπική τιμή 3V

Η μονάδα TFT LCD TXW210001B0 είναι σε κυκλική λειτουργία με φωτεινότητα 450 νιτ (τυπική τιμή).Μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °CΗ περιοχή θερμοκρασίας αποθήκευσης είναι -30 °C έως +80 °C. Αυτή η μονάδα LCD TFT 2,1 ιντσών χρησιμοποιείται ευρέως σε έξυπνες οικιακές συσκευές, έξυπνα τηλεχειριστήρια, έξυπνους περιστρεφόμενους διακόπτες, παιδική εκπαίδευση,ιατρικά όργανα, αυτοκινητοβιομηχανική έξυπνη διασύνδεση και άλλα προϊόντα.

Προϊόν:	Κύκλωμα TFT LCD 2,1 ιντσών	Ψήφισμα:	480*480 σημεία
Διασύνδεση:	RGB 18 BIT	Εικόνα αφής:	χωρίς
Κατεύθυνση θέασης:	IPS (80/80/80/80)	Διοικητικός παράγοντας	ST7701S
Αριθμός πιν:	40 πινάκια	Μέγεθος μονάδας:	56.1859.712.2χμ
Ενεργός χώρος:	53.28mm Διαμέτρου	Σύνδεση:	Τύπος συνδέσμου (Αναπροσαρμόζεται)
Φωτεινότητα επιφάνειας:	450 Cd/m2 (νιτ)	Εργασιακή θερμοκρασία:	-20°C έως +70°C
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS

20,1" ιντσών Στρογγυλή TFT LCD, κυκλική TFT LCD 2,1 ιντσών

480*480 Dot Round TFT LCD οθόνη με ST7701S RGB 18 BIT διεπαφή 0

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα πίσω φωτισμού είναι τύπου φωτισμού άκρων με4 Τα χαρακτηριστικά του φωτισμού πίσω

Δείχνουν στους παρακάτω πίνακες.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	2.8		3.2	V	-
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	80	-	mA	-
Φωτεινότητα(Με LCD)	Επτά		450	- Δεν ξέρω.	cd/m²	-
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

ΕπενδύσειςΟ χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 25mA/LED.

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Επενδύσεις Λειτουργικό
1	LEDA	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
2	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
3	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
4	Εθνική Τράπεζα	Σημείο ισχύος
5	Επικρατεία1	Ππρομήθεια : 2.6V ~ 3,6V
6	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
7	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
8	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
9	ΣΔΑ	Πινάκια σήματος εισόδου/εξόδου
10	SCΚ	Η σειρά ρολογιού διεπαφής
11	ΚΑ	Εισαγωγή σήματος επιλογής τσιπΠινέλα
12	ΠΚΛΚ	Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής.
13	DE	Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB.
14	VSYNC	Ψηλά (Frame) συγχρονιστικό σήμα εισόδου για λειτουργία RGB διεπαφής.
15	HSYNC	Οριζόντιο (γραμμικό) σήμα εισόδου συγχρονισμού για λειτουργία RGB διεπαφής.
16~33	DB0~DB17	Διασύνδεση δεδομένων RGB.
34	Εθνική Τράπεζα	Σημείο ισχύος
35	CTP_INT	Απόδοση διακοπής πίνακα αφής
36	CTP_SDA	Πληροφορίες I2C από το οθόνο αφής
37	CTP_SCL	Χρονομετρητής I2C με πίνακα αφής
38	ΓTP_RSΤ	Επαναφορά του πίνακα αφής
39	CTP_VCI	Πίνακας αφής Ηλεκτρική τροφοδοσία 2.8~3.3V
40	Εθνική Τράπεζα	Σημείο ισχύος

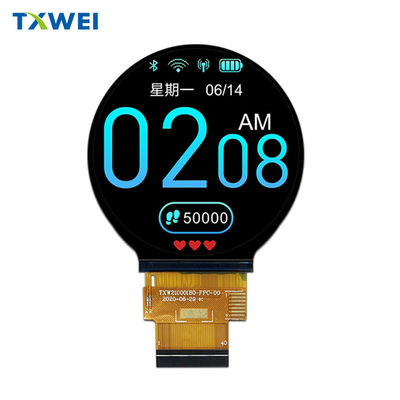

2.1" ίντσες Στρογγυλή TFT LCD, Κύκλωτη TFT LCD 2.1" πραγματική εικόνα προϊόντος

Κλειδί αναζήτησης:Γύρος ΤΤ 2.1, στρογγυλό 2,1 ιντσών, κυκλικό 2,1 ιντσών LCD, κυκλικό 2,1 ιντσών LCD, κυκλικό 2,1 ιντσών LCD, κυκλικό 2,1 ιντσών LCD.1, κυκλική οθόνη 2,1 ιντσών, κυκλική οθόνη 2,1 ιντσών, κυκλική οθόνη 2,1 ιντσών, κυκλική οθόνη 2.1, tft display 2,1", 2,1 ιντσών κυκλική οθόνη tft, 2,1 ιντσών κυκλική οθόνη tft, 2,1 ιντσών κυκλική οθόνη tft, κυκλική οθόνη tft 2.1, κυκλική οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών, στρογγυλή οθόνη TFT 2,1 ιντσών.1 ¢

10,09 ιντσών Στρογγυλή TFT LCD, κυκλική TFT LCD 1,09 ιντσών Σχέδιο
