| Τροποποιημένο: | Να διαπραγματευτούμε. |
| τιμή: | negotiate |
| Τυπική συσκευασία: | Χαρτόνι |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | Ε/Σ TT Δ/Π |
| Ικανότητα εφοδιασμού: | 10000 κομμάτια |
Το TXW276001B0-GP είναι μια κυκλική πλήρως έγχρωμη οθόνη LCD TFT 2,76 ιντσών με χωρητική πλήρη προσαρμογή αφής, ανάλυση 480 * 480, IPS πλήρης γωνίας υψηλής ευκρίνειας,ευρεία θερμοκρασία -30+80 θερμοκρασία λειτουργίας, υποστηρίζοντας προσαρμοσμένη φωτεινότητα οθόνης, δομή FPC, δομή αφής και φώτων πίσω, υποστηρίζοντας RGB565/666/888 και διεπαφή MIPI
Εφαρμογή
Το προϊόν αυτό χρησιμοποιείται ευρέως σε έξυπνες συσκευές, συσκευές κουζίνας, οθόνες οργάνων, έλεγχο πρόσβασης ασφαλείας, παιδική εκπαίδευση, ιατρικό εξοπλισμό,Αυτοκινητοβιομηχανικές έξυπνες διασυνδέσεις και άλλα προϊόντα
Πλεονεκτήματα του προϊόντος
1.IPS πλήρης γωνία θέασης ((80/80/80/80). Πολύ καλή γωνία θέασης. Ιδανικό για διάφορα είδη εφαρμογών, ανεξάρτητα από το αν τοποθετούνται επάνω, ή στο τραπέζι, ή χρησιμοποιούνται στο χέρι, κλπ.
2Εξαιρετική απόδοση οθόνης του χρώματος φόντου, της φωτεινότητας, της γωνίας θέασης και της έντασης κλπ.
3.Ένα άλλο βέριο για 2,76 ίντσες, μπορεί να λειτουργήσει σε ευρεία θερμοκρασία από -30 °C έως +80 °C
4.Ελαστική για να έχουν με ή χωρίς αντίσταση οθόνη αφής. Μπορούμε να υποστηρίξουμε για να σχεδιάσει προσαρμοσμένη CTP ((κα capacitive touch panel) για τους πελάτες καθώς και. FPC είναι προσαρμόσιμη πάρα πολύ.
5Λύση χαμηλού κόστους μεταξύ των ίδιων ειδών στη βιομηχανία LCD.
6-Εύκολη εγκατάσταση και συντήρηση.
| Προϊόν: | 2.76 ιντσών Στρογγυλό IPS TFT LCD | Ψήφισμα: | 480x480 σημεία |
|---|---|---|---|
| Διασύνδεση: |
RGB 18 BIT |
Εργασιακή θερμοκρασία: | -30°C έως +80°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C | Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Εικόνα αφής: | Ναι. | Διοικητικός παράγοντας |
ST7701S |
| Αριθμός πιν: | 40 PINS |
Δομή οθόνης αφής |
Γ+Γ |
|
Επικοινωνία με τον οδηγό αφής: |
CST830 |
Χειριστική διεπαφή: |
ΙΙΚ |
|
Λούμενοι βαθμοί: |
550cd/m2 |
Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS |
2.76 ίντσες TFT LCD οθόνη Κίνα Κατασκευαστής Προμηθευτής, 2.76 ίντσεςΓύρωΜονάδα TFT LCD με φωτεινότητα 550 Nits Σχέδιο προϊόντος
Περιγραφή λειτουργίας ενότητας
| Σύμβολο | Λειτουργικό LCM | |
| 1 | LEDA | Ηλεκτρική τροφοδοσία για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού |
| 2-3 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 4 | Εθνική Τράπεζα | Σημείο ισχύος |
| 5 | ΚΑΠ2.8V | Ηλεκτρική τροφοδοσία για LCD. |
| 6 | Επαναφορά 2.8V | Επαναφορά σήματος εισόδου τερματικού. |
| 7-8 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 9 | ΣΔΑ | Πινάκια σήματος εισόδου/εξόδου |
| 10 | SCLK | Σημάδι σειριακού ρολογιού. |
| 11 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου σήματος |
| 12 | DCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
|
13 |
DE | Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) συγχρονισμός σήματος εισόδου για λειτουργία RGB διεπαφής. |
| 15 | HSYNC | Οριζόντιο (γραμμικό) σήμα εισόδου συγχρονισμού για λειτουργία RGB διεπαφής. |
| 16-33 | DB0-DB17 | Διασύνδεση δεδομένων RGB. |
| 34 | Εθνική Τράπεζα | Σημείο ισχύος |
| 35 | CTP_INT | Απόδοση διακοπής πίνακα αφής |
| 36 | CTP_SDA | Πληροφορίες I2C από το οθόνο αφής |
| 37 | CTP_SCL | Χρονομετρητής I2C με πίνακα αφής |
| 38 | CTP_RST | Επαναφορά του πίνακα αφής |
| 39 | CTP_VCI | Πίνακας αφής Ηλεκτρική τροφοδοσία 2.8~3.3V |
| 40 | Εθνική Τράπεζα | Σημείο ισχύος |
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH) | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH) | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | - | 90 | % |
Χαρακτηριστικά μονάδας φώτων πίσω
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 5.4 | - Δεν ξέρω. | 6.6 | V | - |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 80 | - | mA | - |
| Φωτεινότητα ((Με LCD + CTP) | Επτά | ΔΕΠ | - Δεν ξέρω. | cd/m2 | - | |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
RΤμήμα δοκιμής αξιοπιστίας
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +80°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Λείπει τμήμα, σύντομο, ασαφές τμήμα, μη προβολή, Απαγορεύεται η εμφάνιση ανωμαλιών και η διαρροή υγρών κρυστάλλων. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 60°C x 90%RH / 96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30min) ~70°C (30min),10 κύκλοι |

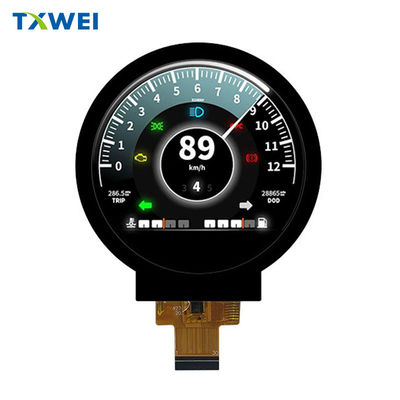

2.76 ιντσών TFT LCD Μοντέλο με 550 Nits φωτεινότητα Εικόνα προϊόντος
