4.7 ίντσες SPI TFT LCD οθόνη 720*1280 Pixels 25 Pin MIPI Interface JD9365DA Driver IC

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

4.7 ίντσες SPI TFT LCD οθόνη 720*1280 Pixels 25 Pin MIPI Interface JD9365DA Driver IC

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW470008B0

Αριθμός Pixels:

720*1280

IC/LCM IC οδηγού:

JD9365DA

Αριθμός πινάκων:

Διατάξη των pixel:

ΡΒΜ ζώνη

Τύπος οθόνης LCD:

συνήθως μαύρο

Διασύνδεση LCM:

Διασύνδεση MIPI BIT

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

61.4*112.6*1.6

Φωτεινότητα:

400cd/m2

Επισημαίνω:

RGB οθόνη TFT LCD

Εικονική οθόνη λωρίδας

JD9365DA tft οθόνη LCD

Περιγραφή του προϊόντος

Εισαγωγή του προϊόντος

Η οθόνη οθόνης SPI TFT 4,7 ιντσών είναι μια έγχρωμη οθόνη LCD TFT με 720 * 1280 πόντους, που διαθέτει πλούσια χρωματική οθόνη και υψηλή ανάλυση.παρέχοντας στους χρήστες σαφή οπτική εμπειρίαΚατάλληλο για συσκευές πληρωμής, παιδικές οθόνες, οθόνες συσκευών παρακολούθησης, συσκευές ελέγχου πρόσβασης, συσκευές ασφαλείας, φορητές συσκευές, πάνελ οθόνης εκπαίδευσης παιδιών κλπ.

Αυτή η 4,7 ιντσών μονάδα MIPI TFT TXW470008B0 έρχεται με ενσωματωμένο JD9365DA driver IC. Υποστηρίζει διεπαφή MIPI BIT και έχει τάση τροφοδοσίας (VDD) 15V.Μπορεί να λειτουργεί σε θερμοκρασία -20 °C έως +70 °C και να αποθηκεύεται σε θερμοκρασία -30 °C έως +80 °C.

Με βάση αυτό το προϊόν MIPI TFT 4,7 ιντσών, η Tianxianwei Technology παρέχει διαφοροποιημένες εξατομικευμένες λύσεις, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε:

Προσαρμογή του φώτου: Ρυθμίστε τον τύπο και τη φωτεινότητα του φώτου σύμφωνα με τις απαιτήσεις του προϊόντος.

Προσαρμογή διεπαφής: Αλλαγή της δομής και της διεπαφής του καλωδίου οθόνης LCD για να προσαρμοστεί σε συγκεκριμένες πλατφόρμες υλικού.

Ενσωμάτωση με οθόνες αφής: Προαιρετικές αντίστοιχες ή χωρητικές οθόνες αφής μπορούν να βελτιώσουν την εμπειρία αλληλεπίδρασης του χρήστη.

Χαρακτηριστικά

Προϊόν:	4Δείκτης LCD TFT 0,7 ιντσών
Αριθμός μοντέλου	TXW470008B0
Ψήφισμα:	720*1280
Κατεύθυνση θέασης:	12 η ώρα.
Διασύνδεση:	MIPI BIT
Διάσταση περίγραμμα:	61.4112.61.6(μμ)
Ενεργός χώρος:	58.104 ((H) *103.296 ((V)(μμ)
Αριθμός πιν:	25 πινάκια
Σύνδεση:	Πυροσβεστικό FPC
Φωτεινότητα επιφάνειας:	400 Cd/m2 (νίτσες)
Διάρκεια ζωής LED:	430,000 ώρες
Πιστοποιητικό:	ISO9001:2015 / ISO1400:2015
Συμμόρφωση:	Συμμόρφωση Rohs & CE & FCC

Σχεδιασμός περίγραμμα

4.7 ίντσες SPI TFT LCD οθόνη 720*1280 Pixels 25 Pin MIPI Interface JD9365DA Driver IC 0

4.7 ίντσες SPI TFT LCD οθόνη 720*1280 Pixels 25 Pin MIPI Interface JD9365DA Driver IC 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	Εθνική Τράπεζα	Σημείο ισχύος
2	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
3	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
4	Εθνική Τράπεζα	Σημείο ισχύος
5	VCC2.8V	Ηλεκτρική τροφοδοσία 2.5-3,6V
6	Εθνική Τράπεζα	Σημείο ισχύος
7	ΔΕΔΔΟ1.8V	Η παροχή ενέργειας 1,65-3.3V
8	ΕΣΤ	Επαναφορά σήματος εισόδου τερματικού.
9	ΠΕΠΕ	Το σήμα με την επίδραση του δακρύματος χρησιμοποιείται για να συγχρονίσει το MCU με τη μνήμη σφραγίδας
10	Εθνική Κεντρική Αρχή(ID)	Εθνική Κεντρική Αρχή
11	Εθνική Τράπεζα	Σημείο ισχύος
12	ΤCN	Πινάκια εισόδου διαφορικού σήματος MIPI-DSI CLOCK
13	TCP	Πινάκια εισόδου διαφορικού σήματος MIPI-DSI CLOCK
14	Εθνική Τράπεζα	Σημείο ισχύος
15	Αριθμός TDN0	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
16	ΤΔΠ0	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
17	Εθνική Τράπεζα	Σημείο ισχύος
18	ΤΔN1	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
19	ΤΔΠ1	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
20	Εθνική Τράπεζα	Σημείο ισχύος
21	ΤΔN2	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
22	ΤΔΠ2	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
23	Εθνική Τράπεζα	Σημείο ισχύος
24	ΤΔN3	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI
25	ΤΔΠ3	Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+80	°C
Η υγρασία	RH	- Δεν ξέρω.	90	%

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι τύπου φωτισμού άκρων με 10 λευκά LED.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	14.5	- Δεν ξέρω.	16	V	- Δεν ξέρω.
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	40	- Δεν ξέρω.	mA	- Δεν ξέρω.
Φωτεινότητα (με LCD)	Επτά	- Δεν ξέρω.	280	- Δεν ξέρω.	cd/m²	- Δεν ξέρω.
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

(1)Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του ενότητας στο 50% της αρχικής φωτεινότητας σε IL = 20mA/LED. Ο χρόνος ζωής του LED μπορεί να μειωθεί εάν η λειτουργία του IL είναι μεγαλύτερη από 25mA/LED.

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+80°C / 240H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομη, ασαφής διάκριση, μη προβολή, ανωμαλία στην προβολή και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 240H
3	Υψηλή ταχύτητα.	+70°C / 240H
4	Χαμηλή θερμοκρασία.	-20°C / 240H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50+5°C x 90%RH / 48H
6	Θερμικό και κρύο σοκ	Στατική κατάσταση, -30°C ((1 ώρα) ~60°C (1 ώρα) ~-30°C ((1 ώρα), συσκευασία, 10 κύκλοι

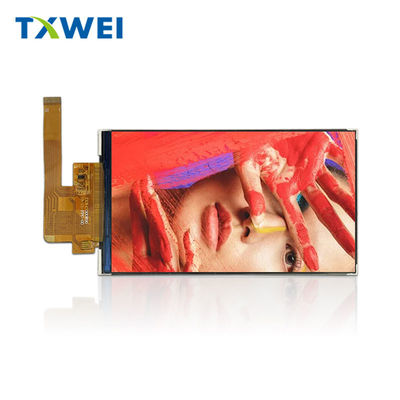

Εικόνα προϊόντος

Εγκαταστάσεις και Πιστοποιητικά
