| Τροποποιημένο: | negotiate |
| τιμή: | negotiate |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | L/C TT D/P |
| Ικανότητα εφοδιασμού: | 10000pcs |

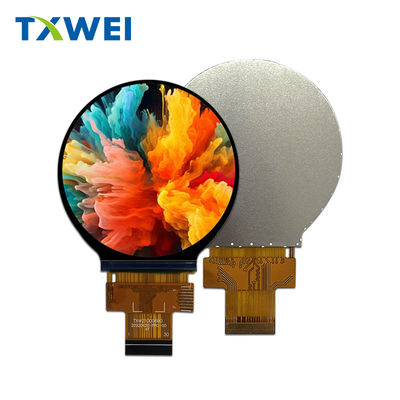

2.1 ίντσες στρογγυλή οθόνη LCD,στρογγυλόΔισκοειδής οθόνης TFT 2,1"
Το TXW210006B0 είναι μια κυκλική οθόνη LCD TFT LCD με διαγώνιο 2,1 ιντσών 480 * 480 σε πλήρες χρώμα.έξυπνοι περιστρεφόμενοι διακόπτες, παιδική εκπαίδευση, ιατρικά όργανα, έξυπνη διασύνδεση αυτοκινήτων και άλλα προϊόντα.
Το TXW210006B0 είναι ένα κυκλικό TFT-LCD με φωτεινότητα 450 νιτ (τυπική τιμή).
| Προϊόν: | 2.1 ίντσες Στρογγυλή (κρογγυλή) οθόνη TFT | Εικόνα αφής: | Χωρίς άγγιγμα (με προαιρετικό CTP) |
|---|---|---|---|
| Ψήφισμα: |
480*480 σημεία |
Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS (όλη η γωνία θέασης) | Διασύνδεση: |
ΜΙΠΙ |
| Αριθμός πιν: | 30 πινάκια | Διάσταση περίγραμμα: |
56.18*59.71*2.2mm |
|
Επικεφαλής ελέγχου οδήγησης: |
ST7701S |
Φωτεινότητα επιφάνειας: | 450 Cd/m2 (νίτσες) |
| Διάρκεια ζωής LED: | 30,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS |
2.1 ίντσες στρογγυλή οθόνη LCD, στρογγυλή οθόνη TFT LCD 2.1"
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό |
| 1 | LEDA | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
| 2 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 3 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 4 | ΕπικρατείαΕγώ... | Ηλεκτρική τροφοδοσία για LCD. |
| 5 | ΔΕΔΔΚ | Ηλεκτρική παροχή για I/O. |
| 6 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 7 | ΤΕ | Φρέμα σφυγμό κεφαλιού για φαινόμενο ρήξης. |
| 8 | ΠΟΜ | Σημείο PWM (Pulse Width Modulation) της οδήγησης LED. |
| 9 | Εθνική Τράπεζα | Σημείο ισχύος |
| 10 | ΜΙΠΙ_0P | Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης 0 σήμα |
| 11 | ΜΙΠΙ_0N | Αρνητική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος |
| 12 | Εθνική Τράπεζα | Σημείο ισχύος |
| 13 | ΜΙΠΙ_1P | Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης 1 σήμα |
| 14 | ΜΙΠΙ_1N | Αρνητική πολικότητα σήματος διαφοράς χαμηλής τάσης 1 |
| 15 | Εθνική Τράπεζα | Σημείο ισχύος |
| 16 | CLKP | Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 17 | ΚΛΚΝ | Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 18 | Εθνική Τράπεζα | Σημείο ισχύος |
| 19 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 20 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 21 | Εθνική Τράπεζα | Σημείο ισχύος |
| 22 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 23 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 24 | Εθνική Τράπεζα | Σημείο ισχύος |
| 25 | CTP_INT | Απόδοση διακοπής πίνακα αφής |
| 26 | CTP_SDA | Πληροφορίες I2C από το οθόνο αφής |
| 27 | CTP_SCL | Χρονομετρητής I2C με πίνακα αφής |
| 28 | CTP_RΕSΕΤ | Επαναφορά του πίνακα αφής |
| 29 | CTP_VΠ.Ε. | Πίνακας αφής Pούροπρομήθεια20,8 έως 3,3V |
| 30 | Εθνική Τράπεζα | Σημείο ισχύος |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 4 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - Δεν ξέρω. | 3.2 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 80 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 450 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
(1)Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του ενότητας στο 50% της αρχικής φωτεινότητας σε IL = 20mA/LED. Ο χρόνος ζωής του LED μπορεί να μειωθεί εάν η λειτουργία του IL είναι μεγαλύτερη από 25mA/LED.
2.1 ίντσες στρογγυλή οθόνη LCD, στρογγυλή οθόνη TFT LCD 2.1" πραγματική εικόνα προϊόντος
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
