Παρουσίαση προϊόντος: 4 "Touch TFT LCD Square 480x480 IPS οθόνη
Αυτή η τετράγωνη οθόνη LCD είναι σχεδιασμένη για εφαρμογές που απαιτούν ζωντανά χρώματα, καθαρές εικόνες,και μια διαισθητική διεπαφή αφήςΗ τεχνολογία IPS (In-Plane Switching) εξασφαλίζει ευρείες γωνίες θέασης και συνεπή χρωματική αναπαράσταση, καθιστώντας την ιδανική τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές.
Η οθόνη 4 "Touch TFT LCD Square 480x480 IPS ξεχωρίζει ως μια ευέλικτη και ανθεκτική λύση για μια ποικιλία εφαρμογών.και ευρεία συμβατότητα, είναι η ιδανική επιλογή για προγραμματιστές και μηχανικούς που επιθυμούν να βελτιώσουν τα προϊόντα τους με μια υψηλής ποιότητας επαφή με το άγγιγμα.
Για περισσότερες πληροφορίες ή για παραγγελία, επικοινωνήστε μαζί μας.
| Προϊόν: | 4 ιντσών τετραγωνική οθόνη TFT | Εικόνα αφής: | Χωρίς άγγιγμα, (με CTP Προαιρετικό) |
|---|---|---|---|
| Ψήφισμα: | 480*480 | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης, IPS | Διασύνδεση: | ΜΙΠΙ |
| Αριθμός πιν: | 31 πινές | Σύνδεση: | ΔΕΠ |
| Φωτεινότητα επιφάνειας: | 350 Cd/m2 (νιτ) Τυπικό | Διάρκεια ζωής LED: | 30,000 ώρες |
4 ιντσών αφής TFT LCD, τετράγωνο 480X480 TFT IPS LCD σχεδίαση
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | ΕπενδύσειςΛειτουργικό |
| 1 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 2 | LEDA | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
| 3 | CTP-VCC 3.3V | Πίνακας αφής Pούροπρομήθεια20,8 έως 3,3V |
| 4 | CTP-SCL 3.3V | Χρονομετρητής I2C με πίνακα αφής |
| 5 | CTP-SDA 3.3V | Πληροφορίες I2C από το οθόνο αφής |
| 6 | CTP-RST 3.3V | Επαναφορά του πίνακα αφής |
| 7 | CTP-INT 3.3V | Απόδοση διακοπής πίνακα αφής |
| 8 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 9 | Εθνική Τράπεζα | Σημείο ισχύος |
| 10 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 11 | ΤΕ | Φρέμα σφυγμό κεφαλιού για φαινόμενο ρήξης. |
| 12~13 | VDD 3,3V | Ηλεκτρική τροφοδοσία για LCD. |
| 14 | VDDIO 1,8V | Ηλεκτρική παροχή για I/O. |
| 15 | Εθνική Τράπεζα | Σημείο ισχύος |
| 16~17 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 18 | Εθνική Τράπεζα | Σημείο ισχύος |
| 19~20 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 21 | Εθνική Τράπεζα | Σημείο ισχύος |
| 22 | CLKP | Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 23 | ΚΛΚΝ | Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 24 | Εθνική Τράπεζα | Σημείο ισχύος |
| 25 | ΜΙΠΙ_1N | Αρνητική πολικότητα σήματος διαφορικών δεδομένων χαμηλής τάσης 3 |
| 26 | ΜΙΠΙ_1P | Θετική πολικότητα διαφορικών δεδομένων χαμηλής τάσης 3 σήματα |
| 27 | Εθνική Τράπεζα | Σημείο ισχύος |
| 28 | ΜΙΠΙ_0N | Αρνητική πολικότητα σήματος διαφορικών δεδομένων χαμηλής τάσης 3 |
| 29 | ΜΙΠΙ_0P | Θετική πολικότητα διαφορικών δεδομένων χαμηλής τάσης 3 σήματα |
| 30 | Εθνική Τράπεζα | Σημείο ισχύος |
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH) | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH) | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | - Δεν ξέρω. | 90 | % |
TFT Δ.Σ.Γχαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Η τάση τροφοδοσίας για I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Η τάση τροφοδοσίας για (DC/DC) | ΔΕΔ | 2.6 | 3.3 | 3.3 | V |
| Τρέχουσα κατανάλωση | Εγώ...ΔΔ | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | mA |
| Εγώ...DD-SLEEP | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | UA |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος οριζόντιου φωτισμού με 8 λευκά LED.
Δείχνουν στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 11.2 | 12.8 | V | - Δεν ξέρω. | |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 40 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα ((Με LCD + CTP) | Επτά | - Δεν ξέρω. | 350 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
RΤμήμα δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +80°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομη, ασαφής διάκριση, μη προβολή, ανωμαλία στην προβολή και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30min) ~60°C (30min),50 κύκλοι |

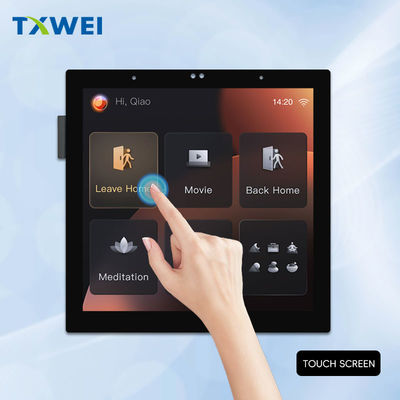

4 ιντσών αφής TFT LCD, τετράγωνο 480X480 TFT IPS LCD πραγματική εικόνα προϊόντος
