7.0-Inch IPS Bar Type TFT LCD οθόνη με 280*1424 Pixels RGB 24 BIT Inter πρόσωπο

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW700097B0

Λούμενοι βαθμοί:

Ενεργός χώρος:

33.6 ((H) X 170.88 ((V)

Κατεύθυνση θέασης:

Όλες οι ώρες.

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

38.2 ((W) ×181.47 ((H) ×3.5 ((T)

Διασύνδεση LCM:

Διασύνδεση RGB 24 bit

Τύπος οθόνης LCD:

Ενεργός πίνακας TFT

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.1432 ((H) X 0.1432 ((V)

Αριθμός Pixels:

280*1424

Επισημαίνω:

Εικονική οθόνη TFT ενεργού μήτρας

170Εικονική οθόνη LCD.88 V

33Δείκτης οθόνης LCD 0

Περιγραφή του προϊόντος

Σχετικά με αυτό το αντικείμενοTXW700097B0

Δείκτης LCD IPS TFT 7 ιντσών με ανάλυση280*1424για την κατασκευή ηλεκτρικών κυψελώνRGB 24 BITΗ συσκευή είναι σχεδιασμένη ειδικά για εφαρμογές που απαιτούν οθόνη υψηλής ανάλυσης και ευρείας γωνίας.

Χρησιμοποιώντας τεχνολογία IPS (In Plane Switching), παρέχει ευρείες γωνίες θέασης και ακριβή αναπαραγωγή χρωμάτων, εξασφαλίζοντας ότι οι εικόνες παραμένουν σαφείς και ρεαλιστικές όταν παρατηρούνται από διαφορετικές γωνίες.Η τεχνολογία IPS παρέχει συνήθως μεγαλύτερη αντίθεση, κάνοντας το μαύρο πιο σκούρο, το άσπρο πιο φωτεινό και τα χρώματα πιο ζωντανά.
Η απόφαση είναι280*1424pixel, παρέχοντας καθαρή απεικόνιση εικόνας και κειμένου, ειδικά κατάλληλη για εφαρμογές που απαιτούν οθόνη υψηλής ανάλυσης.
RGB 24 BITδιεπαφή που υποστηρίζει τη μεταφορά δεδομένων υψηλής ταχύτητας, κατάλληλη για κινητές συσκευές και εφαρμογές οθόνης υψηλών επιδόσεων.
Η φωτεινότητα της επιφάνειας των 550 νιτ εξασφαλίζει σαφή εμφάνιση σε διάφορες συνθήκες φωτισμού.
Το εύρος τάσης λογικής τροφοδοσίας είναι11.2-12.8V, εξασφαλίζοντας σταθερή παροχή ρεύματος.
Κατάλληλο για διάφορες περιπτώσεις, όπως:Ιατρικός εξοπλισμός αντλίας έγχυσης, βιομηχανικά όργανα και εξοπλισμός, έξυπνη οθόνη οθόνης πλυντηρίου ρούχων, οθόνη οθόνης ψυγείου, οθόνη οθόνης κλιματισμού, οθόνη οθόνης καπός,έξυπνο σύστημα ήχου, οθόνη επιφάνειας εργασίας κλπ.
Σχεδιασμένα για να ανταποκρίνονται στα βιομηχανικά πρότυπα και ικανά για σταθερή λειτουργία σε ευρύ εύρος θερμοκρασιών.

Αυτή η οθόνη IPS TFT LCD 7 ιντσών είναι μια ιδανική επιλογή για εφαρμογές που απαιτούν οθόνη υψηλής ευκρίνειας και αλληλεπίδραση χρήστη λόγω της υψηλής ανάλυσης, της υψηλής φωτεινότητας,και χαρακτηριστικά ευρείας οπτικής γωνίας.

Χαρακτηριστικά

Άρθρο	Περιεχόμενο	Μονάδα
Άρθρο	LCD	Μονάδα
Μέγεθος LCD	Επτά	χιλιοστό
Τύπος οθόνης	IPS	- Δεν ξέρω.
Τρόπος εμφάνισης	Κανονικό μαύρο	- Δεν ξέρω.
Αριθμός χρωμάτων	16.7M	- Δεν ξέρω.
Κατεύθυνση θέασης	ΟΛΟ.Ο'Ο'ΚΟΥΚ	- Δεν ξέρω.
Πίσω φωτισμός	Λευκό LED x16in παράλληλο/ σειρά	- Δεν ξέρω.
NTSC	70%	- Δεν ξέρω.
Αντιδιαστολή	550	- Δεν ξέρω.
Διασύνδεση	RGB 24 BIT	- Δεν ξέρω.
Κύκλος ελέγχου οδηγού	NV3052C	- Δεν ξέρω.
Μέγεθος μνήμης RAM του driver IC	Λιγότερη μνήμη RAM	λίγο
Διατάξη των pixel	Τρίχωμα RGB	cd/m2
Διάσταση του σχεδίου	38.2(W) ×181.47(H) ×3.5(T)	χμ
Ενεργός χώρος (W × H)	33.6 ((H) x 170.88 ((V)	χμ
Διατάξη των pixel	Διάταξη RGB	- Δεν ξέρω.
Τετάρτη	11.2-12.8	v
Αριθμός σημείων	280*3RGB ((H) X1424 ((V)	Πικέλια
Πίτσα των pixel	0.1432 ((H) X 0.1432 ((V)	χμ
Θερμοκρασία λειτουργίας	-30 +80	°C
Θέρμανση αποθήκευσης	-40 +85	°C

Μηχανικό σχέδιο

7.0-Inch IPS Bar Type TFT LCD οθόνη με 280*1424 Pixels RGB 24 BIT Inter πρόσωπο 0

7.0-Inch IPS Bar Type TFT LCD οθόνη με 280*1424 Pixels RGB 24 BIT Inter πρόσωπο 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΠεριγραφή
1	LEDA	Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου
2	LEDK	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
3	ΕπικρατείαC 3.3V	Ηλεκτρική τροφοδοσία για LCD.
4 έως 5	Εθνική Τράπεζα	Ηλιακή υποδομή
6	DE	Σήμα ενεργοποίησης δεδομένων στη λειτουργία RGB I/F 1
7	VS	Ψηλά συγχρονισμός σήματος σε RGB I/F
8	ΕΣ	Οριζόντιο συγχρονισμό.
9	ΚΛΚ	Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής.
10~ 17	Β7 έως Β0	8 bit data bus εμφάνιση μπλε δεδομένων
18~ 25	G7~G0	8 bit data bus προβολή πράσινων δεδομένων
26~ 33	R7~R0	8 bit data bus που εμφανίζει κόκκινα δεδομένα.
34	Επαναφορά	NC ((RC κύκλος)
35	ΚΑ	Σήμα επιλογής τσιπ.
36	ΣΚΛ	Σημάδι σειριακού ρολογιού.
37	ΣΔΑ	Πίνακας εισόδου/εξόδου σειριακών δεδομένων.
38	Εθνική Τράπεζα	Ηλιακή υποδομή
39	ΕπικρατείαC 3.3V	Ηλεκτρική τροφοδοσία για LCD.
40	Εθνική Τράπεζα	Ηλιακή υποδομή

CTPΠΙΝΠεριγραφή:

Αριθμός PIN.	Σύμβολο	ΓΤΠΛειτουργικό
1	CTP_RSΤ 2.8V	Επαναφορά του πίνακα αφής
2	CTP_INT 2.8V	Απόδοση διακοπής πίνακα αφής
3	Εθνική Τράπεζα	Ηλιακή υποδομή
4	CTP_SDA 2.8V	Πληροφορίες I2C από το οθόνο αφής
5	CTP_SCL 2.8V	Χρονομετρητής I2C με πίνακα αφής
6	CTP_VCC2.8V	Πίνακας αφής Pούροπρομήθεια20,8 έως 3,3V

Στοιχείο δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+80°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 96H
3	Υψηλή ταχύτητα.	+70°C / 96H
4	Χαμηλή θερμοκρασία.	-20°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -20°C ((30min) ~60°C (30min),50 κύκλοι

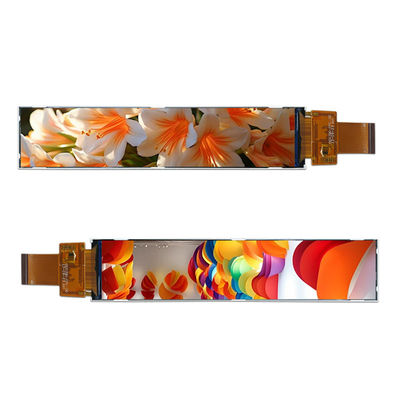

Εικόνα προϊόντος

7.0-Inch IPS Bar Type TFT LCD οθόνη με 280*1424 Pixels RGB 24 BIT Inter πρόσωπο 2 ,,

Συνοπτικά, οι οθόνες IPS TFT LCD με λωρίδα 7 ιντσών απόTian XianweiΗ τεχνολογία έχει ισχυρή ανταγωνιστικότητα στην διεθνή αγορά, κυρίως λόγω πλεονεκτημάτων όπως ηγετική παραγωγική ικανότητα και τεχνολογία, αυξανόμενη ζήτηση στην αγορά, υψηλή συγκέντρωση της βιομηχανίας,διαφοροποίηση προϊόντων, αυξημένη διεθνής επιρροή της μάρκας, ανταγωνιστικότητα των τιμών και ολοκλήρωση της παγκόσμιας αλυσίδας εφοδιασμού.
