| Τροποποιημένο: | negotiate |
| τιμή: | negotiate |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | L/C TT D/P |
| Ικανότητα εφοδιασμού: | 10000pcs |
Μητρώο αριθ.:TXW700028N0
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές |
| Μέγεθος οθόνης LCD | 7.0 ίντσες (διαγώνια) |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si |
| Απόφαση |
1024*3RGB ((H) X600 ((V) |
| Τρόπος εμφάνισης | Συνήθως λευκό, διαπεραστικό |
| Σημεία |
0.1506*0.1432mm |
| Ενεργός χώρος |
154.21 ((H) * 85.92 ((V) mm |
| Μέγεθος μονάδας |
164.9*100*3.5mm |
| Επεξεργασία επιφάνειας | Αντιφωτισμός |
| Χρωματική διάταξη | Διάταξη RGB |
|
Επικεφαλής IC οδηγού LCM |
ΧΧ8282Α11 |
|
ρεύμα φωτισμού πίσω |
200-280mA |
|
Λούμενοι βαθμοί |
800cd/m2 |
7" TFT 1024x600 σημεία Σχέδιο προϊόντος
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | ΕπενδύσειςΠεριγραφή |
| 1 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
| 2 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
| 3 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 4 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 5 | Εθνική Τράπεζα |
Ηλιακή υποδομή |
| 6 | VCOM | Κοινή τάση |
| 7 | DVDD |
Δυναμικό για ψηφιακό κύκλωμα 3.3V |
| 8 | Τρόπος |
Διάλεξε τη λειτουργία DE/SYNC. |
| 9 | DE | Σήμα ενεργοποίησης δεδομένων στη λειτουργία RGB I/F 1 |
| 10 | VS | Ψηλά συγχρονισμός σήματος σε RGB I/F |
| 11 | ΕΣ | Οριζόντιο συγχρονισμό. |
| 12 έως 19 | Β7 έως Β0 | 8 bit data bus εμφάνιση μπλε δεδομένων |
| 20 ~ 27 | G7~G0 | 8 bit data bus προβολή πράσινων δεδομένων |
| 28 ~ 35 | R7~R0 | 8 bit data bus που εμφανίζει κόκκινα δεδομένα. |
| 36 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 37 | DCLK | Σημάδι ρολογιού των pixel σε RGB I/F |
| 38 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 39 | Α/Δ |
Αριστερή / δεξιά επιλογή |
| 40 | Ε/Δ |
Επιλογή άνω/κάτω |
| 41 | VGH | Πύλη ON τάση |
| 42 | VGL | Πύλη OFF τάσης |
| 43 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 44 | Επαναφορά |
Παγκόσμιο αποθεματικό |
| 45 | Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Κοινή τάση |
| 47 | DITHB |
Δραστηριότητα διαιρέσεως. Δραστηριότητα διαιρέσεως. DITHER = H:Ενεργοποιήστε εσωτερική λειτουργία διαιρέσεως. |
| 48 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 49 | Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | 10 | 90 | % |
TFT Δ.Σ.Γχαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Ποσοστό TFT OperationFrame | Hz | - Δεν ξέρω. | 60 | - Δεν ξέρω. | Hz | |
| Η τάση τροφοδοσίας για (DC/DC) | ΔΕΔ | 3.0 | 3.3 | 3.6 | V | |
| Πύλη TFT ON τάση | VGH | 17 | 18 | 19 | V | Σημείωση 2 |
| Δύναμη απόσβεσης TFT | VGL | - Έξι.5 | -6 | - Πέντε.5 | V | Σημείωση 2 |
|
Συνήθης τάση TFT |
Vcom | 3.0 | 3.15 | 3.3 | V | Σημείωση 1 |
| ΑVDD | Επενδύσεις | 8.9 | 9.0 | 9.1 | V | Σημείωση 3 |
Σημείωση 1: Η τιμή VCOM θα πρέπει να προσαρμόζεται σε διαφορετικές συνθήκες για να βελτιστοποιηθεί η τιμή Flicker.
Σημείωση 2: Η VGH και η VGL είναι οι τάσεις λειτουργίας της πύλης TFT.
Σημείωση 3: Ρυθμίστε την αντίθεση, κάντε το χρώμα μεγαλύτερο και σκούρο, και κάντε το χρώμα μικρότερο και φωτεινότερο.
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 30 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 8.8 | - Δεν ξέρω. | 10 | V | - |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 200 | - Δεν ξέρω. | mA | - |
| Φωτεινότητα ((Με LCD + CTP) | Επτά | - Δεν ξέρω. | 650 | - Δεν ξέρω. | cd/m2 | - |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο IΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε μεΑείναι μεγαλύτερη από 25mA/LED
Στοιχείο δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +80°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 60°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30min) ~70°C (30min),50 κύκλοι |

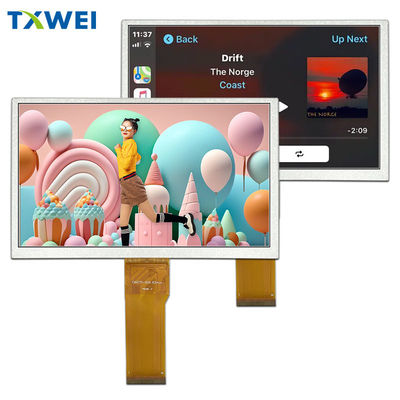

7" TFT 1024x600 κουκίδες Εικόνα προϊόντος
