7 ιντσών MIPI TFT LCD 800 * 1280 σημεία χωρητική οθόνη αφής LCD οθόνη

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW700071S0-CTP

Ρεύμα οπίσθιου φωτισμού:

160mA

Επικεφαλής IC οδηγού LCM:

ΙΛΙ9881C

Ενεργός χώρος:

94.2 ((H) * 150.72 ((V)

Λούμενοι βαθμοί:

550cd/m2

Αριθμός Pixels:

800*3RGB ((H) X1280 ((V)

Αριθμός πινάκων:

καρφίτσα 25

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm

Επισημαίνω:

Πίνακας απεικόνισης ελέγχου πρόσβασης ασφαλείας

Χωρητική επίδειξη αφής TFT LCD

550 cd/m2 TFT οθόνη LCD

Περιγραφή του προϊόντος

Για αυτό το προϊόν 7 ιντσών MIPI TFT LCD οθόνη TXW700071S0-CTP με 25 καρφίτσες

Παρουσιάζουμε ένα 7" MIPI TFT LCD με800*1280Η ανάλυση, η χωρητική οθόνη αφής, και η τεχνολογία IPS με φωτεινότητα 550 cd/m2, εδώ είναι μια λεπτομερή επισκόπηση του προϊόντος:

Προδιαγραφές οθόνης:

Μέγεθος: 7 ίντσες, παρέχοντας ένα ευρύχωρο μέγεθος οθόνης για λεπτομερή προβολή και αλληλεπίδραση χρήστη.
Ανάλυση: 800 * 1280 pixels, παρέχοντας πλήρη σαφήνεια HD για καθαρές εικόνες και κείμενο, καθιστώντας το κατάλληλο για περιεχόμενο υψηλής ευκρίνειας

Τεχνολογία οθόνης:

TFT (Thin Film Transistor): εξασφαλίζει γρήγορο χρόνο απόκρισης και υψηλή αντίθεση, παρέχοντας ζωντανά και ρεαλιστικά χρώματα.
IPS (In Plane Switching): Παρέχει ευρεία γωνία θέασης για να εξασφαλίσει συνεπή χρώμα και φωτεινότητα σε όλες τις κατευθύνσεις, καθιστώντας το ιδανική επιλογή για συνεργατικά περιβάλλοντα.

Λειτουργία οθόνης αφής

Η χωρητική οθόνη αφής: υποστηρίζει χειρονομίες πολλαπλής αφής, επιτυγχάνοντας διαισθητική και ευαίσθητη αλληλεπίδραση χρήστη.

φωτεινότητα και αντίθεση:

φωτεινότητα: 550cd/m2, εξασφαλίζοντας ότι η οθόνη είναι ορατή σε φωτεινά περιβάλλοντα και σε άμεσο ηλιακό φως, καθιστώντας την κατάλληλη για εξωτερικές ή καλά φωτισμένες εσωτερικές εφαρμογές.
Υψηλή αντίθεση: Αν και δεν καθορίζονται, τα πάνελ IPS παρέχουν συνήθως υψηλή αντίθεση, ενισχύοντας το βάθος και την σαφήνεια του περιεχομένου που εμφανίζεται.

Σχεδιασμός και αντοχή:

κατασκευή βιομηχανικής ποιότητας: ικανή να αντέξει τις σκληρές δοκιμές συνεχούς χρήσης,με ισχυρό σχεδιασμό που μπορεί να αντέξει τις απαιτήσεις επαγγελματικού και εμπορικού περιβάλλοντος.
Ευρύ εύρος θερμοκρασιών: Λειτουργεί ομαλά σε ευρύ εύρος θερμοκρασιών, εξασφαλίζοντας αξιοπιστία σε διάφορες κλιματικές συνθήκες.

Εφαρμογή:

Πολύ κατάλληλο για τομείς όπως ο έλεγχος πρόσβασης ασφαλείας, η κινητή πληρωμή, η βιομηχανική ασφάλεια, οι συσκευές, ο ιατρικός εξοπλισμός, το έξυπνο σπίτι, το Διαδίκτυο των Πραγμάτων, οι οικιακές συσκευές κλπ.

Αυτή η οθόνη MIPI TFT LCD 7 ιντσών είναι μια εξαιρετική επιλογή για όσους αναζητούν οθόνες υψηλής ανάλυσης, υψηλής φωτεινότητας και αφής για διάφορες επαγγελματικές και εμπορικές εφαρμογές.

Εάν χρειάζεστε περισσότερες πληροφορίες ή ζητήσετε προσφορά, επικοινωνήστε μαζί μας!

Χαρακτηριστικά

Χαρακτηριστικά	Μέγεθος	7 ίντσες
	Απόφαση	800*3RGB ((H) X1280 ((V)
	Διασύνδεση	Διασύνδεση MIPI
	Βαθμό χρώματος	16.7M
	Δείχνει τα pixel pitch (mm)	0.11775(H) *0.11775(V)
	Διαμόρφωση pixel	Ρ.Γ.Β. Σημερινή λωρίδα
	Τρόπος εμφάνισης	Συνήθως μαύρο
	ΤΠ Δοκιμαστής IC	GT9271
	Επεξεργασία επιφάνειας LCD	Αντιφωτιστική επικάλυψη: ((3H)
	Κατεύθυνση θέασης	Ε/Δ/Λ/Ρ:85/85/85/85
	Αντιδιαστολή	550 ((ΤΥΠ.)
	Χρωματική φάση	72%
	Φωτεινότητα ((cd/m2)	550 ((ΤΥΠ.)
	Αριθμός πινάκων	25pin
	Αριθμοί LED	24 LEDS
	Επικεφαλής IC οδηγού LCM	ΙΛΙ9881C
Μηχανικές	Μηχανολογικό περίγραμμαΜέγεθος ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Ενεργός χώρος	94.2 ((H) * 150.72 ((V)
	Με/χωρίς CTP	Με την CTP

Σχέδιο προϊόντος

7 ιντσών MIPI TFT LCD 800 * 1280 σημεία χωρητική οθόνη αφής LCD οθόνη 0

7 ιντσών MIPI TFT LCD 800 * 1280 σημεία χωρητική οθόνη αφής LCD οθόνη 1

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+60	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+70	°C
ΤΡ Θερμοκρασία και υγρασία λειτουργίας ((20% ~ 90%RH)	Τ_ΕΠΕ	-20	+60	°C
TP SSΘερμοκρασία και υγρασία αποθήκευσης ((20% ~ 90%RH)	Τ_ΕΜΤ	- 30	+70	°C
Η υγρασία	RH	-	90	%

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος οριζόντιου φωτισμού με 24 λευκά LED.

Δείχνουν στους παρακάτω πίνακες.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	8.4	- Δεν ξέρω.	9.9	V	- Δεν ξέρω.
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	160	- Δεν ξέρω.	mA	- Δεν ξέρω.
Φωτεινότητα ((Με LCD + CTP)	Επτά	- Δεν ξέρω.	ΔΕΠ	- Δεν ξέρω.	cd/m²	- Δεν ξέρω.
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 25mA/LED.

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΛειτουργικό
1	ΔΕΔ 3.3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC
2	ΔΕΔ 3.3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC
3	Επαναφορά 3.3V	Επαναφορά πιν. Ρυθμίζοντας οποιοδήποτε πιν χαμηλά αρχίζει το LSI
4	Εθνική Τράπεζα	ΠΓήπεδο
5	Δελτίο ΕΚΑΧN	Αρνητική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος
6	Δελτίο ΕΚΑΧΠ	Θετική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος
7	Εθνική Τράπεζα	ΠΓήπεδο
8	ΜΙΠΙ_Δ1N	Αρνητική πολικότητα σήματος διαφοράς χαμηλής τάσης 1
9	ΜΙΠΙ_Δ1Π	Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης1σήμα
10	Εθνική Τράπεζα	ΠΓήπεδο
11	MIPI_CLKN	Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
12	MIPI_CLKΠ	Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
13	Εθνική Τράπεζα	ΠΓήπεδο
14	ΜΙΠΙ_Δ2N	Αρνητική πολικότητα του σήματος διαφορικών δεδομένων χαμηλής τάσης 2
15	ΜΙΠΙ_Δ2Π	Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης2σήμα
16	Εθνική Τράπεζα	ΠΓήπεδο
17	ΜΙΠΙ_Δ3N	Αρνητική πολικότητα σήματος διαφορικών δεδομένων χαμηλής τάσης 3
18	ΜΙΠΙ_Δ3Π	Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης3σήμα
19	Εθνική Τράπεζα	ΠΓήπεδο
20	ΠΟΜ	Πίνακας εξόδου PWM ελέγχου οπίσθιου φωτισμού LCD
21	Εθνική Τράπεζα	ΠΓήπεδο
22	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
23	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
24	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
25	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.

CTPΠΙΝΠεριγραφή:

Αριθμός PIN.	Σύμβολο	ΤΠΛειτουργικό
1	ΓTP_RST3.3V	Επαναφορά του πίνακα αφής
2	ΓTP_INT3.3V	Απόδοση διακοπής πίνακα αφής
3	ΓTP_SDA3.3V	Πληροφορίες I2C από το οθόνο αφής
4	ΓTP_SCL3.3V	Χρονομετρητής I2C με πίνακα αφής
5	Εθνική Τράπεζα	ΠΓήπεδο
6	ΓTP_VDD3.3V	Εφοδιασμός PWR I/O με οθόνη αφής

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+70°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 96H
3	Υψηλή ταχύτητα.	+60°C / 96H
4	Χαμηλή θερμοκρασία.	-20°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι

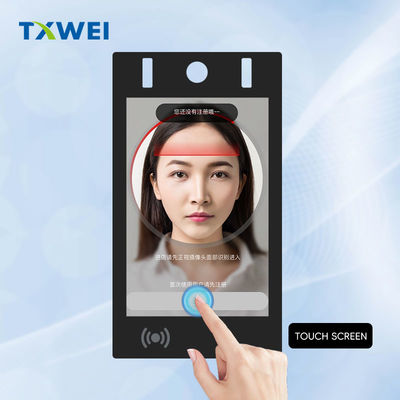

Εικόνα προϊόντος
