Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW700081S0

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

99.65*160.85*2.4mm

Ρεύμα οπίσθιου φωτισμού:

Μέγεθος:

Λούμενοι βαθμοί:

400-550cd/m2

Επικεφαλής IC οδηγού LCM:

ΙΛΙ9881C

Διασύνδεση LCM:

Διεπαφή MIPI

θερμοκρασία λειτουργίας:

-20+70

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.11775(H) *0.11775(V)

Επισημαίνω:

Διασύνδεση MIPI οθόνη οθόνης TFT LCD

Δείκτης οθόνης 800*1280 για κινητές πληρωμές

Πίνακας οθόνης κινητής πληρωμής 7 ιντσών

Περιγραφή του προϊόντος

7.0" TFT 800x1280, TFT LCD 7,0 ιντσών Περιγραφή

Η μονάδα TFT LCD TXW700081S0 είναι μια 7-ιντσών διαγώνια μεγέθους πορτρέτο HD 800x1280 IPS ελεύθερη θέαση πλήρους χρώματος οθόνης.Η ενότητα αυτή υποστηρίζει τη διεπαφή MIPIΤο μέγεθος της μονάδας του μοντέλου TXW700081S0 είναι 99,65 (εύρος) x 160,85 (μήκος) x 2,4 ( πάχος) mm, με αποτελεσματική έκταση 94,2 x 150,72 mm.

Το σύστημα ελέγχου TXW700081S0 και ILI9881C είναι ενσωματωμένο στη μονάδα, με εύρος τάσης λειτουργίας 15V

Η φωτεινότητα της επιφάνειας είναι 400-550 cd/m2 (Nits). Αν θέλετε να τη χρησιμοποιήσετε ως λειτουργία τοπίου ή να ρυθμίσετε τη φωτεινότητα, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.Αυτό το μοντέλο έχει εφαρμοστεί ευρέως σε τομείς όπως η εκπαίδευση των φοιτητών, κινητές πληρωμές, έλεγχο πρόσβασης βιομηχανικής ασφάλειας, οργάνωση, ιατρικός εξοπλισμός, έξυπνο σπίτι, Διαδίκτυο πραγμάτων, οικιακές συσκευές κλπ.

Προϊόν:	7 ιντσών TFT LCD	Ψήφισμα:	800x1280 κουκίδες
Διοικητικός παράγοντας	ILI9881C ή ισοδύναμο	Εικόνα αφής:	Χωρίς επαφή, PCAP προαιρετικά
Μέγεθος γυαλιού κάλυψης:	Προσαρμόσιμη	Κατεύθυνση θέασης:	Δωρεάν ((80/80/80/80)
Σχεδιασμός Dim.:	99.65160.852.4χμ	Ενεργός χώρος:	94.2 ((H) * 150.72 ((V)nm
Διασύνδεση:	MIPI (προσαρμόσιμη)	Σύνδεση:	Τύπος συνδέσμου FPC
Αριθμός πιν:	31 καρφίτσες (προσαρμόσιμες)	Φωτεινότητα επιφάνειας:	400-550Cd/m2 (νίτσες)
Δυναμική τάση τροφοδοσίας:	15 V ((Τοποποιημένη τιμή)	Τύπος φωτισμού πίσω:	Λευκό LED
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS

7.0" TFT 800x1280, TFT LCD 7,0 ιντσών Σχέδιο

Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD 0

Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΛειτουργικό
1	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
2	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
3	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
4	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
5	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
6	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
7	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
8	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
9	Εθνική Τράπεζα	ΠΓήπεδο
10	Εθνική Τράπεζα	ΠΓήπεδο
11	MIPI_D2+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
12	MIPI_D2-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
13	Εθνική Τράπεζα	ΠΓήπεδο
14	MIPI_D1+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
15	MIPI_D1-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
16	Εθνική Τράπεζα	ΠΓήπεδο
17	MIPI_CLK+	Εισαγωγή σήματος διαφορικού ρολογιού υψηλής ταχύτητας/έκδοσηΣφραγίδες
18	MIPI_CLK-	Εισαγωγή σήματος διαφορικού ρολογιού υψηλής ταχύτητας/έκδοσηΣφραγίδες
19	Εθνική Τράπεζα	ΠΓήπεδο
20	MIPI_D0+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
21	MIPI_D0-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
22	Εθνική Τράπεζα	ΠΓήπεδο
23	MIPI_D3+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
24	MIPI_D3-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
25	Εθνική Τράπεζα	ΠΓήπεδο
26	ΤΕ	Χρησιμοποιεί την καρφίτσα TE (Tearing Effect) στην διεπαφή MPU
27	Επαναφορά	Επαναφορά πιν. Ρυθμίζοντας οποιοδήποτε πιν χαμηλά αρχίζει το LSI
28	Ταυτότητα	Δεν υπάρχει σύνδεση.
29	VDDIO/1,8V	τροφοδοσία ηλεκτρικής ενέργειας για το κύκλωμα I/O
30	ΔΕΔ/3,3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC
31	ΔΕΔ/3,3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 20 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	14		16	V	-
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	80	-	mA	-
Φωτεινότητα (με LCD)	Επτά		360	- Δεν ξέρω.	cd/m²	-
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 25mA/LED.

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+70°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 96H
3	Υψηλή ταχύτητα.	+60°C / 96H
4	Χαμηλή θερμοκρασία.	-20°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι

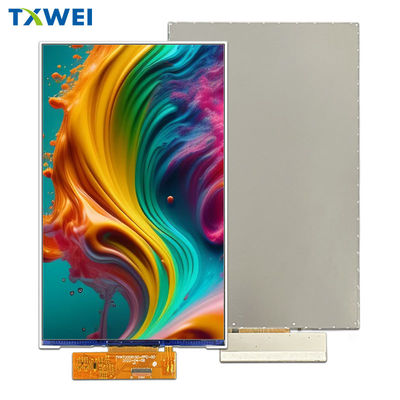

7.0" TFT 800x1280, TFT LCD 7,0 ιντσών Εικόνα προϊόντος

Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD 3

Οργανισμός πλήρους αυτοματοποίησης εργοστασίου

Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD 4

Διασύνδεση MIPI 7 ιντσών TFT LCD υψηλής ευκρίνειας 800 * 1280 κάθετη μονάδα οθόνης LCD 5
