λεπτομέρειες για τα προϊόντα

Σπίτι > προϊόντα >

7 ιντσών TFT LCD οθόνη 800*1280 φωτεινότητα 350cd/m2 Security Access Control Display Panel

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

7 ιντσών TFT LCD οθόνη 800*1280 φωτεινότητα 350cd/m2 Security Access Control Display Panel

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW700081S0-MT

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

Μέγεθος:

Λούμενοι βαθμοί:

350 cd/m2

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.11775(H) *0.11775(V)

Διασύνδεση LCM:

Διεπαφή MIPI

Αριθμός Pixels:

800*3RGB ((H) X1280 ((V)

Επικεφαλής IC οδηγού LCM:

ΙΛΙ9881C

Επισημαίνω:

800*1280 7 ιντσών οθόνη TFT LCD

Πίνακας οθόνης LCD TFT 7 ιντσών

Πίνακας απεικόνισης ελέγχου πρόσβασης ασφαλείας

Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Το Tianxianwei TXW700081S0-MT επεξεργασία επιφάνειας γυαλιού οθόνης αφής έχει πολλαπλές λειτουργικές επιλογές, όπως αντιβακτηριακό, αδιάβροχο, αντι-αποτυπώματα δακτύλων, αντι λάμψη και αντι-αντανάκλαση.Μπορούμε να προσαρμόσουμε σύμφωνα με τις ειδικές απαιτήσεις του πελάτηΓια την επίτευξη της πρόληψης της σκόνης, θα εφαρμόσουμε 3M VHB στα σκαλιά στο πίσω μέρος του γυαλιού,που μπορεί να αποτρέψει πλήρως την είσοδο σκόνης στην συσκευή του χρήστηΣτον σχεδιασμό αυτού του προϊόντος, διεξήγαμε επίσης αντιστατική επεξεργασία.Μια άλλη επιλογή εφαρμογής είναι ότι το προϊόν μπορεί να έχει μια τέλεια αγγειοεπίδραση είτε με γυμνά χέρια είτε φορώντας πλαστικά γάντια..

Το Tianxianwei TXW700081S0-MT χρησιμοποιείται επί του παρόντος από πελάτες με φωτεινότητα 350 νιτ.Υποστηρίζουμε προσαρμοσμένη φωτεινότητα και ανάλυση για να καλύψουμε τις ανάγκες των χρηστών σε διαφορετικά περιβάλλονταΧρησιμοποιείται ευρέως σε τομείς όπως ο έλεγχος πρόσβασης ασφαλείας, η εκπαίδευση των παιδιών, οι κινητές πληρωμές, ο βιομηχανικός έλεγχος, οι συσκευές, οι ιατρικοί εξοπλισμοί, τα έξυπνα σπίτια, το Διαδίκτυο των Πραγμάτων,Οικιακές συσκευέςκλπ.

Σύντομες λεπτομέρειες για το προϊόν

1. LCD Μέγεθος: 7 ′′ TFT
2Ανάλυση: 800*1280
3Γωνία θέασης: ελεύθερη, όλες οι γωνίες θέασης
4Διάμετρος περίγραμμα: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5. Τύπος διεπαφής LCM: MIPI

6Τύπος διεπαφής CTP: I2C
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8Πίνακας αφής: Ηλιακή οθόνη αφής (CTP)

Προδιαγραφές

Άρθρο	Περιεχόμενο	ΕΝΩΡΙΑ
Τύπος οθόνης LCD	7.0· TFT-LCD, μεταδοτικό
Διάσταση του σχεδίου	104.5 ((W) 171.5 ((H) 4.43 ((T)	χμ
Ενεργός χώρος	94.2 ((H) * 150.72 ((V)	χμ
Κατεύθυνση θέασης	Όλες οι γωνίες θέασης	---
Εμφάνιση χρώματος	16.7M
Αριθμός σημείων	800*1280	Σημείωση:
Σημείο ύψους (H × V)	0.11775(H) *0.11775(V)	χμ
Τύπος Assy	COG+FPC+BL+CTP	---
Πίσω φωτισμός	Λευκό φως LED	-
Διασύνδεση	ΕΝΤΕΣΦΑΣΗ MIPI
Αριθμός πινάκων	31	Πινέλα

Σχέδιο προϊόντος

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΛειτουργικό
1-3	LEDΑ ΑΑ0ΔΔΒΒ15~ΒΒ0 ΒΒ15~ΒΒ0	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
4	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
5- 8	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
9	Εθνική Τράπεζα	ΠΓήπεδο
10	Εθνική Τράπεζα	ΠΓήπεδο
11	MIPI_D2+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
12	MIPI_D2-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
13	Εθνική Τράπεζα	ΠΓήπεδο
14	MIPI_D1+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
15	MIPI_D1-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
16	Εθνική Τράπεζα	ΠΓήπεδο
17	MIPI_CLK+	Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
18	MIPI_CLK-	Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
19	Εθνική Τράπεζα	Σημείο ισχύος
20	MIPI_D0+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
21	MIPI_D0-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
22	Εθνική Τράπεζα	ΠΓήπεδο
23	MIPI_D3+	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
24	MIPI_D3-	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
25	Εθνική Τράπεζα	ΠΓήπεδο
26	ΤΕ	Χρησιμοποιεί την καρφίτσα TE (Tearing Effect) στην διεπαφή MPU
27	Επαναφορά	Επαναφορά πιν. Ρυθμίζοντας οποιοδήποτε πιν χαμηλά αρχίζει το LSI
28	Ταυτότητα	Διάγνωση κωδικού PIN για το κύκλωμα αναγνώρισης.
29	VDDIO/1,8V	τροφοδοσία ηλεκτρικής ενέργειας για το κύκλωμα I/O
30- 31	ΔΕΔ/3,3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC

CTPΠΙΝΠεριγραφή:

Αριθμός PIN.	Σύμβολο	ΓΤΠΛειτουργικό
1	CTP_ΔΕΔ3.3V	τροφοδοσία ενέργειας για κυκλώματα DC/DC
2	CTP_SCL3.3V	Χρονομετρητής I2C με πίνακα αφής
3	CTP_SDA3.3V	Πληροφορίες I2C από το οθόνο αφής
4	CTP_INT3.3V	Απόδοση διακοπής πίνακα αφής
5	CTP_RSΤ3.3V	Επαναφορά του πίνακα αφής
6	Εθνική Τράπεζα	ΠΓήπεδο

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+80	°C
Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH)	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH)	Τ_ΕΜΤ	- 30	+80	°C
Η υγρασία	RH	- Δεν ξέρω.	90	%

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+80°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 96H
3	Υψηλή ταχύτητα.	+70°C / 96H
4	Χαμηλή θερμοκρασία.	-20°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι

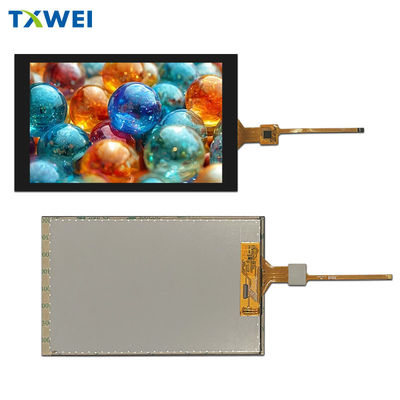

Εικόνα προϊόντος

Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά

7 ιντσών TFT LCD οθόνη 800*1280 φωτεινότητα 350cd/m2 Security Access Control Display Panel 4
