| Τροποποιημένο: | negotiate |
| τιμή: | negotiate |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | L/C TT D/P |
| Ικανότητα εφοδιασμού: | 10000pcs |
7 ιντσών IPS TFT LCD οθόνη JD9365DA Driver Interface MIPI εισαγωγή προϊόντος
TXW700088K0-CTPΗ οθόνη TFT LCD είναι μια λειτουργία πορτρέτου 7 ιντσών με χωρητική οθόνη αφής (CTP) TFT LCD, που εμφανίζει ανάλυση QVGA600*1024pixel, αυτή η TFT LCD μονάδα είναι ενσωματωμένη μεJD9365DAΗ τάση τροφοδοσίας για αναλογική (Vcc) κυμαίνεται από18VΑυτή η μονάδα έχει αντι-φωτεινή επιφάνεια και όλες οι γωνίες προβολής είναι ορατές.
TXW700088K0-CTPτο προϊόν οθόνης χρησιμοποιεί φως πίσω υψηλής φωτεινότητας, με πόλωση υψηλής φωτεινότητας, η φωτεινότητα της επιφάνειας μπορεί να φθάσει τα 800 NITS και η επιφάνεια CTP είναι αντιφωτιστική,ώστε το προϊόν να μπορεί να διαβαστεί στο φως του ήλιουΗ εν λόγω μονάδα LCD μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, βιομηχανικές συσκευές, εξοπλισμό ασφαλείας και φορητού εξοπλισμού που απαιτούν οθόνη υψηλής ποιότητας και πολύχρωμης εικόνας.
Χαρακτηριστικά:
| Προϊόν: | 7 ιντσών TFT LCD οθόνη |
| Ψήφισμα: |
600*1024 |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Αριθμός πιν: | 40 πινάκια |
| Φωτεινότητα επιφάνειας: | 800 Cd/m2 |
| Διάρκεια ζωής LED: | 20,000 ώρες |
| Εικόνα αφής: | Συγκινητικό πίνακα αφής |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διασύνδεση: | ΜΙΠΙ |
|
Μηχανολογικό σχήμα: |
104.36*178.67*5.28 |
| Διοικητικός παράγοντας |
JD9365DA |
| Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS |
7 ιντσών IPS TFT LCD οθόνηJD9365DAΟδηγός με Interface ΠροϊόνΣχεδίαση
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH) | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH) | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | - Δεν ξέρω. | 90 | % |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 18 λευκά LED.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 16.8 | - Δεν ξέρω. | 19.2 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 120 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα ((Με LCD + CTP) | Επτά | - Δεν ξέρω. | 800 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 20,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό LCM |
| 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2 | MIPI_D0+ | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 3 | MIPI_D0- | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 4 | Εθνική Τράπεζα | Σημείο ισχύος |
| 5 | MIPI_D1+ | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 6 | MIPI_D1- | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 7 | Εθνική Τράπεζα | Σημείο ισχύος |
| 8 | MIPI_CLK+ | Πινάκια εισόδου/εξόδου διαφορικού σήματος με ταχεία διεπαφή ρολογιού |
| 9 | MIPI_CLK- | Πινάκια εισόδου/εξόδου διαφορικού σήματος με ταχεία διεπαφή ρολογιού |
| 10 | Εθνική Τράπεζα | Σημείο ισχύος |
| 11 | MIPI_D2+ | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 12 | MIPI_D2- | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 13 | Εθνική Τράπεζα | Σημείο ισχύος |
| 14 | MIPI_D3+ | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 15 | MIPI_D3- | Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας |
| 16~17 | Εθνική Τράπεζα | Σημείο ισχύος |
| 18~19 | ΔΕΔ 1,8V | τροφοδοσία ηλεκτρικής ενέργειας για το κύκλωμα I/O |
| 20~23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 24 | Επαναφορά | Επαναφορά πιν. Ρυθμίζοντας οποιοδήποτε πιν χαμηλά αρχίζει το LSI |
| 25 ~ 26 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 27 | Εθνική Τράπεζα | Σημείο ισχύος |
| 28 ~ 29 |
LEDK |
Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 30 | Εθνική Τράπεζα | Σημείο ισχύος |
| 31 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 32~33 | Εθνική Τράπεζα | Σημείο ισχύος |
| 34 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 35~36 |
LEDA |
Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
| 37 | Εθνική Τράπεζα | Σημείο ισχύος |
| 38~39 | ΔΕΔ 3.3V | τροφοδοσία ενέργειας για κυκλώματα DC/DC |
| 40 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
CTPΠΙΝΠεριγραφή:
| Αριθμός PIN. | Σύμβολο | ΓΤΠΛειτουργικό |
| 1 | CTP_VCC2.8V | Πίνακας αφής Pούροπρομήθεια20,8 έως 3,3V |
| 2 | CTP_INT1.8V | Απόδοση διακοπής πίνακα αφής |
| 3 | CTP_RSΤ1.8V | Επαναφορά του πίνακα αφής |
| 4 | CTP_SCL1.8V | Χρονομετρητής I2C με πίνακα αφής |
| 5 | CTP_SDA1.8V | Πληροφορίες I2C από το οθόνο αφής |
| 6 | Εθνική Τράπεζα | ΠΓήπεδο |
RΤμήμα δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +80°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι |

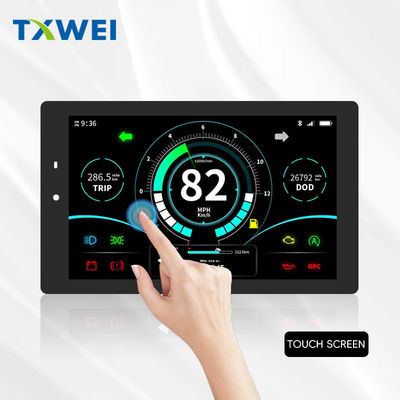

Εικόνες προϊόντων
Κατασκευαστής TFT LCD Display Module - περισσότερα από 400 τυποποιημένα είδη TFT στην αγορά
Tian Xianweiείναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα. Η SAEF προσφέρει μια ευρεία γκάμα προϊόντων μικρών και μεσαίων μεγεθών μονάδων οθόνης TFT με μεγέθη που κυμαίνονται από 0,96 ",1.28", ένα.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6 ιντσών, 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"και 32"Υπάρχουν περισσότερα από 200 πρότυπα μοντέλα TFT που παρατίθενται σε αυτόν τον ιστότοπο.σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύπτει από τα τυποποιημένα στοιχεία για να ικανοποιήσει τις απαιτήσεις των πελατών.
Κλειστή λέξη αναζήτησης: tft 7",7εικόνα LCD,7"Το LCD,7Δισκοειδές οθόνη LCD, LCD7,7οθόνη tft,7" Tft οθόνη,7Δείκτης tft ίντσας, tft display7ίντσες, οθόνη tft7"7οθόνη LCD tft ίντσας,7Η οθόνη,7Εικονίδιο TFT, TFT7ίντσες, οθόνη TFT7"7Εικονική οθόνη LCD
