| Τροποποιημένο: | negotiate |
| τιμή: | negotiate |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | L/C TT D/P |
| Ικανότητα εφοδιασμού: | 10000pcs |

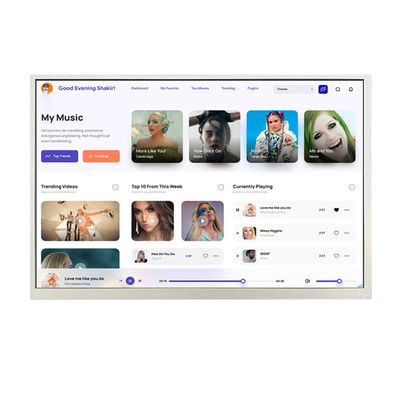

| Προϊόν: | 10.1 ίντσες βιομηχανική οθόνη TFT |
| Ψήφισμα: | 1280 RGB X 800 |
| Διασύνδεση: | 8 Bits-LVDS διεπαφή |
| Κατεύθυνση θέασης: | IPS, Όλη η γωνία θέασης (85/85/85/85) |
| Αριθμός πιν: | 40 πινάκια |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 (νίτσες) |
| Σχεδιασμός Dim.: |
229.1*148.9*4.4(μμ) |
| Ενεργός χώρος: |
216.96 ((H) * 135.6 ((V)(μμ) |
| Εικόνα αφής: | Δικαιούχος RTP και CTP |
| Χρώματα εμφάνισης: | 16.7 M |
|
Επικεφαλής ελέγχου οδήγησης: |
EK79202 |
|
Αριθμός πινών Lcm: |
40pin |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS |
Επαγγελματική βαθμίδα TFT οθόνη 10,1 ίντσες LVDS 1280x800 Pixels 40 Pin Σχεδίαση προϊόντος
ΑΕΠ Πσε Περιγραφή:
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 2 | ΔΕΔ | Δυναμική τάση για ψηφιακό κύκλωμα. |
| 3 | ΔΕΔ | Δυναμική τάση για ψηφιακό κύκλωμα. |
| 4 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 5 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 6 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | RXIN0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 9 | RXIN0+ | Θετική είσοδος διαφορικών δεδομένων LVDS |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | RXIN1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 12 | RXIN1+ | Θετική είσοδος διαφορικών δεδομένων LVDS |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | RXIN2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 15 | RXIN2+ | Θετική είσοδος διαφορικών δεδομένων LVDS |
| 16 | Εθνική Τράπεζα | Γη |
| 17 | RXCLKIN- | Αρνητική είσοδος διαφορικού ρολογιού LVDS |
| 18 | RXCLKIN+ | Θετική είσοδος διαφορικού ρολογιού LVDS |
| 19 | Εθνική Τράπεζα | Γη |
| 20 | RXIN3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 21 | RXIN3+ | Θετική είσοδος διαφορικών δεδομένων LVDS |
| 22 | Εθνική Τράπεζα | Γη |
| 23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 24 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 25 | Εθνική Τράπεζα | Γη |
| 26 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 27 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 28 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 29 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 30 | Εθνική Τράπεζα | Γη |
| 31 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 32 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 33 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 34 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 35 | VGL | Πύλη OFF τάσης |
| 36 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 37 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 38 | VGH | Πύλη ON τάση |
| 39 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
| 40 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
ΑπόλυτοΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | - 30 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | - Δεν ξέρω. | 90 | % |
TFT Δ.Σ.Γχαρακτηριστικά
Σημείωση 1: Βεβαιωθείτε ότι εφαρμόζετε VDD και VeL στην οθόνη LCD πρώτα και στη συνέχεια εφαρμόζετε VeN.
Σημείωση 2: Η ρύθμιση VDD πρέπει να αντιστοιχεί στην τάση εξόδου σήματος (βλέπε σημείωση 3) της πλακέτας συστήματος του πελάτη.
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος οριζόντιου φωτισμού με 48 λευκά LED.
Δείχνουν στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 21.6 | - Δεν ξέρω. | 25.6 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 240 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 1000 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 20,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο IΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε μεΑείναι μεγαλύτερη από 40mA/LED.
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +80°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -30°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι |
- Δεν ξέρω.Επαγγελματική βαθμίδα TFT οθόνη 10,1 ίντσες LVDS 1280x800 Pixels 40 Pin προϊόν Iμαγεία
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία Projected Capacitive Touch (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.Η προγραμματισμένη χωρητική οθόνη αφής της Saef Technology έχει σχεδιαστεί για αυστηρές βιομηχανικέςΜπορούμε επίσης να συνδυάσουμε PCAP οθόνες αφής με οθόνες υγρών κρυστάλλων (LCDs),που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
Κλειστή λέξη αναζήτησης: βιομηχανική οθόνη TFT 10,1 ιντσών, PCAP TFT LCD 10,1 ιντσών, PCAP TFT LCD 10,1 ιντσών, tft 10,1 ", 10,1 ιντσών tft lcd, 10,1" tft lcd, 10,1 ιντσών tft lcd, tft lcd 10.1, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft lcd οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη,Εικόνα tft 10.1", 10,1 ιντσών οθόνη LCD, 1280x800 TFT, 10,1 ιντσών 1280x800, 10,1 ιντσών LVDS
