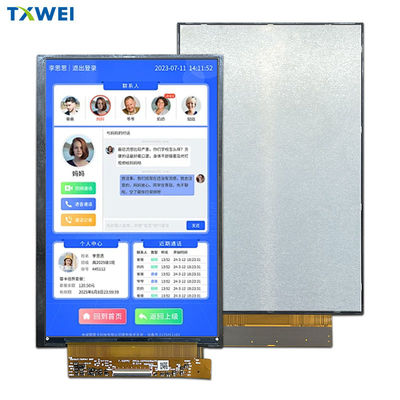

7.02 ιντσών TFT LCD οθόνη HX8279 1200*1920 Dots 40 Pins MIPI Interface

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

7.02 ιντσών TFT LCD οθόνη HX8279 1200*1920 Dots 40 Pins MIPI Interface

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW702002B0

Ενεργός χώρος:

94.5 ((H) * 151.2 ((V)

Ρεύμα οπίσθιου φωτισμού:

180-300mA

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

105.18x163.34x3.65

Μέγεθος:

Αριθμός πινάκων:

40PIN

θερμοκρασία φύλαξης:

-30+80

θερμοκρασία λειτουργίας:

-20+70

Επισημαίνω:

Πίνακα οθόνης τηλεχειρισμού του Drone

7 ιντσών πίνακα οθόνης

Περιγραφή του προϊόντος

7.02" TFT1200*1920κουκίδες με εισαγωγή προϊόντος RTP

Η TXW702002B0 είναι μια 7,02 ιντσών 16:10 αναλογία όψεων πλήρης χρωματικής οθόνης TFT LCD με ανάλυση έως 1200 * 1920 και IPS full view υψηλής ευκρίνειας υψηλής φωτεινότητας.Αυτή η οθόνη TFT υποστηρίζει το περιβάλλον MIPIΜε τη βοήθεια των επιφανειών οθόνης αντι λάμψης, η οθόνη δεν αντανακλά το φως και διατηρεί καλύτερη ποιότητα εικόνας.

Η αναλογία αντίθεσης αυτού του ενότητας είναι 500:1 (τυπική τιμή) και η φωτεινότητα είναι 1500-2000 νιτ (τυπική τιμή).και η μονάδα λειτουργεί στο εύρος θερμοκρασίας -20 έως +70 °C, με θερμοκρασία αποθήκευσης μεταξύ -30 και +80 °C.

Το προϊόν αυτό χρησιμοποιείται ευρέως σε τομείς όπως η οθόνη πίνακα τηλεχειρισμού drone, ο εξοπλισμός φωτογραφίας, ο εξοπλισμός στρατιωτικής οθόνης, η βιομηχανική ασφάλεια, ο ιατρικός εξοπλισμός, τα φορητά PDA, κλπ.

Χαρακτηριστικά

Ονομασία του προϊόντος:	70,02 ιντσών TFT LCD οθόνη
Αριθμός μοντέλου:	TXW702002B0
Μέγεθος:	7.0 ίντσες
Αριθμός Pixels:	1200*3RGB ((H) X1920 ((V)
Λούμενοι βαθμοί:	1500-2000cd/m2
Θερμοκρασία λειτουργίας:	-20°C έως +70°C
Θέρμανση αποθήκευσης:	-30°C έως +80°C
Μέγεθος μηχανικού περιγράμματος (WHT):	105.18×163.34×3.65 χιλιοστά
Διασύνδεση LCM:	Διασύνδεση MIPI
ρεύμα φώτων πίσω:	180-300mA
Πίνακας αριθμού LCM:	40 Πιν

7.02" TFT1200*1920σημεία με RTP Σχέδιο προϊόντος

7.02 ιντσών TFT LCD οθόνη HX8279 1200*1920 Dots 40 Pins MIPI Interface 0

7.02 ιντσών TFT LCD οθόνη HX8279 1200*1920 Dots 40 Pins MIPI Interface 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
2	ΙΟVCC 1,8V	Ηλεκτρική παροχή για I/O.
3	ΙΟVCC 1,8V	Ηλεκτρική παροχή για I/O.
4	Εθνική Τράπεζα	Σημείο ισχύος
5	ΕΣΤ	Επανατάσσει την πένα εισόδου σήματος.
6	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
7	Εθνική Τράπεζα	Σημείο ισχύος
8	ΜΙΠΙ_0N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
9	ΜΙΠΙ_0Π	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
10	Εθνική Τράπεζα	Σημείο ισχύος
11	ΜΙΠΙ_1N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
12	ΜΙΠΙ_1Π	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
13	Εθνική Τράπεζα	Σημείο ισχύος
14	ΚΛΚΝ	Εισαγωγή σήματος διαφορικού ρολογιού υψηλής ταχύτητας/έκδοσηΣφραγίδες
15	CLKP	Εισαγωγή σήματος διαφορικού ρολογιού υψηλής ταχύτητας/έκδοσηΣφραγίδες
16	Εθνική Τράπεζα	Σημείο ισχύος
17	MIPI_2N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
18	MIPI_2P	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
19	Εθνική Τράπεζα	Σημείο ισχύος
20	MIPI_3N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
21	MIPI_3P	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
22	Εθνική Τράπεζα	Σημείο ισχύος
23	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
24	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
25	Εθνική Τράπεζα	Σημείο ισχύος
26	Εθνική Εθνική Οργάνωση	Δεν υπάρχει σύνδεση.
27	ΠΟΥΜΟ	Σημείο PWM (Pulse Width Modulation) της οδήγησης LED.
28	NC/BIST	Δεν υπάρχει σύνδεση.
29	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
30	Εθνική Τράπεζα	Σημείο ισχύος
31	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
32	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.

33	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
34	VSN	Εξωτερική τάση εισόδου (-4,5V~-6V)
35	VSN	Εξωτερική τάση εισόδου (-4,5V~-6V)
36	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
37	Επενδύσεις	Εξωτερική τάση εισόδου (4,5V~6V)
38	Επενδύσεις	Εξωτερική τάση εισόδου (4,5V~6V)
39	LEDA	Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED.
40	LEDA	Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED.

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+80	°C
Η υγρασία	RH	- Δεν ξέρω.	90	%

TFT Δ.Σ.Γχαρακτηριστικά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος.	Μαξ. Μαξ.	Μονάδα
Η τάση τροφοδοσίας για I/O	VDDIO	1.7	1.8	2.0	V
Η τάση τροφοδοσίας για το VSP	Επενδύσεις	4.5	5.5	6	V
Πρόσθετη τάση τροφοδοσίας για VSN	VSN	-6	- Πέντε.5	- Τέσσερα.5	V

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος οριζόντιου φωτισμού με 48 λευκά LED.

Δείχνουν στους παρακάτω πίνακες.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	21.6	- Δεν ξέρω.	25.6	V	- Δεν ξέρω.
Προχωρητικό ρεύμα	Εγώ..._F	180	240	300	mA	- Δεν ξέρω.
Φωτεινότητα (με LCD)	Επτά	1000	1300	1500	cd/m²	- Δεν ξέρω.
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	20,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 45mA/LED.

Οπτική προδιαγραφή

7.02 ιντσών TFT LCD οθόνη HX8279 1200*1920 Dots 40 Pins MIPI Interface 2

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+80°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-30°C / 96H
3	Υψηλή ταχύτητα.	+70°C / 96H
4	Χαμηλή θερμοκρασία.	-20°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	60°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -20°C ((30min) ~70°C (30min),10 κύκλοι

7.02" TFT 800x480 κουκίδες με RTP Εικόνα Προϊόντος
