2.8 ιντσών 240x320 QVGA TFT LCD module MCU 8/16 διεπαφή Συγκινητικό Πίνακα Αγγίγματος

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

2.8 ιντσών 240x320 QVGA TFT LCD module MCU 8/16 διεπαφή Συγκινητικό Πίνακα Αγγίγματος

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW280085C0-CTP

LCM Driver IC:

ST7789V

Lumens degrees:

300cd/m²

Pixel Pitch (W*H):

0.18*0.180

size:

2.8 Inch

Drive element:

TFT Active Matrix

Backlight current:

storage temperature:

-30+80℃

Επισημαίνω:

ενότητα 240x320 TFT LCD

Ενότητα 2

Περιγραφή του προϊόντος

Σχετικά με αυτό το αντικείμενοTXW280085C0-CTP2.8 ιντσών χωρητική οθόνη αφής TFT μονάδα

Η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT είναι μια συσκευή που ενσωματώνει προηγμένες τεχνολογίες οθόνης και αφής.TXW280085C0-CTP:

Πληροφορίες για το προϊόν

- Μεγέθος οθόνης: 2,8 ίντσες
-Αποφασιστικότητα: 240x320 pixel
-Τεχνολογία οθόνης: τεχνολογία IPS (In Plane Switching), που παρέχει ευρεία γωνία προβολής και ακρίβεια χρώματος
- φωτεινότητα: 300 νιτ, κατάλληλη για παρακολούθηση σε διάφορες συνθήκες φωτισμού
-Τεχνολογία οθόνης αφής: χωρητική, που παρέχει υψηλή ευαισθησία και ακριβές έλεγχο αφής
- Διασύνδεση: οθόνη TFT που υποστηρίζει SPI (Serial Peripheral Interface) και οθόνη αφής που υποστηρίζει διεπαφές I2C (Inter Integrated Circuit) για εύκολη σύνδεση με μικροελεγκτές ή άλλους επεξεργαστές
-Οπτική σύνδεση: χρήση οπτικής κόλλας για τη σύνδεση της οθόνης αφής και της οθόνης οθόνης, βελτιώνοντας την ακρίβεια αφής και την επίδραση οθόνης
-Πολλαπλή επαφή: συνήθως υποστηρίζει τη λειτουργία πολλαπλής επαφής, επιτρέποντας σε πολλά δάχτυλα να λειτουργούν ταυτόχρονα
-Ανθεκτικότητα: Οι χωρητικές οθόνες αφής είναι πιο ανθεκτικές από τις αντίστοιχες οθόνες αφής και είναι λιγότερο επιρρεπείς σε φυσικές ζημιές

Σενάρια εφαρμογής

- Βιομηχανικός πίνακας ελέγχου: Χρησιμοποιείται για την προβολή και τον έλεγχο βιομηχανικών εξοπλισμού
- Ιατρικός εξοπλισμός: Εμφάνιση σημαντικών πληροφοριών σχετικά με τον ιατρικό εξοπλισμό
-Προϊόντα ηλεκτρονικής κατανάλωσης: όπως συσκευές έξυπνου οικιακού εξοπλισμού, κονσόλες παιχνιδιών, κλπ.
-Στην οθόνη αυτοκινήτου: Χρησιμοποιείται για το ταμπλό ή το σύστημα πληροφορικής και ψυχαγωγίας του οχήματος
-Συστήματα επιχειρηματικής πληροφόρησης: όπως μηχανές POS, τερματικά αυτοεξυπηρέτησης κλπ.

Πλεονεκτήματα του προϊόντος

-Υψηλή φωτεινότητα: 300 νιτ φωτεινότητα εξασφαλίζει καθαρή εμφάνιση σε διάφορες συνθήκες φωτισμού
- Υψηλή αντίθεση: Η τεχνολογία IPS παρέχει καλύτερη αντίθεση και χρωματική απόδοση
-Πολλαπλή αφής: Η χωρητική οθόνη αφής υποστηρίζει πολλαπλή αφής, παρέχοντας μια πιο ομαλή διαδραστική εμπειρία
- Οπτική σύνδεση: ενισχύει την επίδραση της οθόνης και την ακρίβεια της αφής.

Συνοπτικά, η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT συνδυάζει υψηλή φωτεινότητα, υψηλή αντίθεση και χαρακτηριστικά πολλαπλής αφής,καθιστώντας το κατάλληλο για διάφορα σενάρια εφαρμογής και παρέχοντας εξαιρετική εμπειρία αλληλεπίδρασης χρήστη.

Χαρακτηριστικά

Άρθρο	Προδιαγραφές	Μονάδα
Μέγεθος οθόνης	2.8 ίντσες	Διαγώνια
Αριθμός pixel	240RGB ((H) x 320 ((V)	Πιξέλες
Περιοχή εμφάνισης	43.20 ((H) x57.60 ((V)	χμ
Πίτσα των pixel	0.180 ((H) x0.180 ((V)	χμ
Διάσταση του σχεδίου	5474.93.55	χμ
Διατάξη των pixel	Βόρεια λωρίδα RGB	- Ναι.
Τρόπος εμφάνισης	Συνήθως μαύρο	- Ναι.
Κατεύθυνση θέασης	Όλες	- Ναι.
Εμφάνιση χρώματος	262 χλμ.	- Ναι.
Φωτεινότητα ((cd/m2)	300	νιτ
Αντιδιαστολή	1200:1	- Ναι.
Διασύνδεση	MCU 8/16 BIT
Πίσω φωτισμός	Τύπος πλευρικού φωτισμού LED	- Ναι.
Δραστηριότητα IC	ST7789V
Θερμοκρασία λειτουργίας	-20~70	°C
Θέρμανση αποθήκευσης	-30~80	°C
Εικόνα αφής	Εικονική οθόνη αφή
Διασύνδεση με οθόνη αφής	Ι2C
Συγκρότηση TFT+CTP	Οπτική σύνδεση

Σχεδιασμός περίγραμμα

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	- 10	+60	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	-20	+70	°C
Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH)	Τ_ΕΠΕ	- 10	+60	°C
Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH)	Τ_ΕΜΤ	-20	+70	°C
Η υγρασία	RH	-	90	%

ΕπενδύσειςΠεριγραφές καρφίτσας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	ΔΕΔ	ΠΗ παροχή ενέργειας 2.5V~3.3V
2	ΔΕΔΔΚ	Ηλεκτρική παροχή για I/O.
3	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
4	ΚΑ	Τσιπ επιλογή εισόδου σήματος pi
5	RS	Πιν επιλογής δεδομένων / εντολών.
6	WR	Γράψε στροβοσήμα.
7	ΕΠ και ΕΤ	Διάβασε το σήμα.
8	Εθνική Τράπεζα	Στον έδαφος.
9	ΔΕ0
10	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
11 έως 26	DB0-DB15	MCU παράλληλη διεπαφή λεωφορείου δεδομένων.
27 ~ 28	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
29	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
30~33	LEDA	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
34	Εθνική Τράπεζα	Στον έδαφος.
35	XL	Συντεταγμένες πίνακα αφής στα αριστερά
36	XR	Συντεταγμένες του πίνακα αφής στα δεξιά
37	ΕΥ	Συντεταγμένες πίνακα αφής στο επάνω
38	YD	Συντεταγμένες πίνακα αφής στο κάτω
39	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή

RΤμήμα δοκιμής αξιοπιστίας

- Όχι, όχι, όχι.	Τμήμα δοκιμής	Συνθήκη δοκιμής	Σημειώσεις
1	Αποθήκευση υψηλής θερμοκρασίας	+70°C / 96H	1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
2	Αποθήκευση χαμηλής θερμοκρασίας	-20°C / 96H
3	Υψηλή ταχύτητα.	+60°C / 96H
4	Χαμηλή θερμοκρασία.	-10°C / 96H
5	Αποθήκευση υψηλής θερμοκρασίας / υγρασίας	50°C x 90%RH /96H
6	Θερμικό και ψυχρό σοκ	Στατική κατάσταση, -10°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι

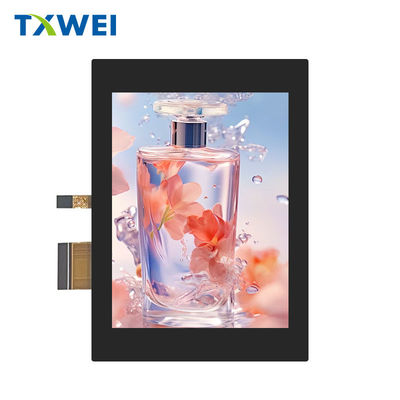

Εικόνα προϊόντος

εξοπλισμός παραγωγής
