24 πιν 3,5 " TFT LCD οθόνη 480 * 800 HVGA με ST7701SN Driver IC MIPI Interface

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

24 πιν 3,5 " TFT LCD οθόνη 480 * 800 HVGA με ST7701SN Driver IC MIPI Interface

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW350116B0

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.0945

Αριθμός Pixels:

480*800

Επικεφαλής IC οδηγού LCM:

ST7701SN

Λούμενοι βαθμοί:

350 cd/m2

Τετάρτη:

19.6-22.4V

θερμοκρασία φύλαξης:

-30+80°C

Μέγεθος:

3.5 ίντσες

θερμοκρασία λειτουργίας:

-20+70°C

Επισημαίνω:

ST7701SN TFT LCD οθόνη

3.5 ∆είκτης TFT LCD

24 πιν TFT LCD οθόνη

Περιγραφή του προϊόντος

ΜΙΠΙ3.5 ιντσών TFT LCD, 3,5 ιντσών480*800Περιγραφή οθόνης LCD HVGA

Το Tianxianwei TXW350116B0 είναι μια μονάδα TFT LCD με διαγώνιο 3,5 ιντσών και ανάλυση HVGA 480 * 800 pixels.

Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 3,5 ̊ TFT
2Ψήφισμα:480*800
3Γωνία θέασης: 12: 00.
4- Διάσταση του σχεδίου:51.32*86.61*3.5χμ
5Διοικητής:ΣΤ7701SN
6Τύπος διεπαφής:MIPI 2 LANE
7. Πίνακα αφής: με ή χωρίς αντίσταση Πίνακα αφής προαιρετικό
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C

Χαρακτηριστικά του προϊόντος:

Το TXW350116B0 είναι μια διαγώνια 3,5 ιντσών, 480 * 3RGB (H) X800 (V) πλήρης χρωματικής οθόνης TFT LCD.

Το μοντέλο αυτό υποστηρίζει τη διεπαφή MIPI 2 LANE. Το μέγεθος του μοντέλου TXW350116B0 είναι 51,32 * 86,61 * 3,5 mm, με αποτελεσματική έκταση 45,36 * 75,6 mm.

Οι ελεγκτές TXW350116B0 και ST7701SN είναι ενσωματωμένοι στη μονάδα, με εύρος τάσης παροχής ενέργειας λογικής από 19,6V έως 22,4V.

Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C. Το εύρος θερμοκρασίας αποθήκευσης είναι -30 °C έως +80 °C.

Το TXW350116B0 είναι ένα μοντέλο LCD κάθετης λειτουργίας με φωτεινότητα 350cd/m2.

Αυτή η τυπική LCD μονάδα TFT 3,5 ιντσών είναι κατάλληλη για έξυπνα μάτια ρομπότ, φορητές συσκευές PDA, οθόνες ελέγχου πρόσβασης και ασφάλειας, έξυπνες οθόνες διακόπτη, οθόνες ιατρικού εξοπλισμού,οθόνες οικιακών συσκευών, οθόνες βιομηχανικού εξοπλισμού κ.λπ.

Προϊόν:	3Εικονική οθόνη TFT LCD 0,5 ιντσών	Εικόνα αφής:	Με ή χωρίς ανθεκτικό πάνελ αφής
Ψήφισμα:	480*800 σημεία	Κατεύθυνση θέασης:	12:00
Διασύνδεση:	MIPI 2 LANE	Αριθμός πιν:	24 καρφίτσες
Σύνδεση:	Σφραγίδα (προσαρμόσιμη)	Φωτεινότητα επιφάνειας:	350cd/m2 (νίτσες)
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS

3.5 ιντσών TFT LCD, 3,5 ιντσών480*800 Ζωγραφική οθόνης LCD HVGA

24 πιν 3,5 " TFT LCD οθόνη 480 * 800 HVGA με ST7701SN Driver IC MIPI Interface 0

24 πιν 3,5 " TFT LCD οθόνη 480 * 800 HVGA με ST7701SN Driver IC MIPI Interface 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Περιγραφή
1	VΔΔ ((2,8V)	Αναλογική τροφοδοσία (VCI):2.5V έως 3.3V
2	ΔΕΔΔΚ(1.8V)	Αναλογική τροφοδοσία (VCI):1.65V έως 3,3V
3	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
4	Επαναφορά(1.8V)	Επαναφορά σήματος εισόδου τερματικού.
5	ΤΕ	Η πινάδα εξόδου με την επίδραση του δακρύματος χρησιμοποιείται για να συγχρονίσει τη συγγραφή πλαισίου MCU,
6	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
7	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
8	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
9	Εθνική Τράπεζα	Σημείο ισχύος
10	D0N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
11	D0P	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
12	Εθνική Τράπεζα	Σημείο ισχύος
13	ΚΛΚN	Πινάκια εισόδου διαφορικού σήματος με ταχεία διεπαφή ρολογιού
14	ΚΛΚΠ	Πινάκια εισόδου διαφορικού σήματος με ταχεία διεπαφή ρολογιού
15	Εθνική Τράπεζα	Σημείο ισχύος
16	D1N	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
17	D1Π	Πινάκια εισόδου/εξόδου διαφορικού σήματος δεδομένων υψηλής ταχύτητας
18	Εθνική Τράπεζα	Σημείο ισχύος
19	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
20	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
21	Εθνική Τράπεζα	Σημείο ισχύος
22	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
23	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
24	Εθνική Τράπεζα	Σημείο ισχύος

Οπτικά χαρακτηριστικά

24 πιν 3,5 " TFT LCD οθόνη 480 * 800 HVGA με ST7701SN Driver IC MIPI Interface 2

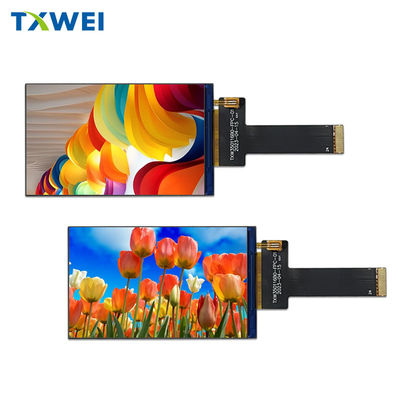

3.5 ιντσών TFT LCD, 3,5 ιντσών480*800 Εικόνα πραγματικού προϊόντος LCD HVGA

Κλειστή λέξη αναζήτησης: tft 3.5Το LCD 3,5 ιντσών, 3,5 ιντσών, 3,5 ιντσών.5, 3,5 ιντσών οθόνη, 3,5 ιντσών οθόνη, 3,5 ιντσών οθόνη, 3.5, TFT οθόνη 3,5 ", 3,5 ιντσών οθόνη TFT, 3,5 ιντσών οθόνη TFT, 3,5 ιντσών οθόνη TFT, οθόνη TFT 3.5, οθόνη TFT 3,5 ιντσών, οθόνη TFT 3,5 ιντσών, ILI9488,ΜΙΠΙ3.5 ίντσες,ΜΙΠΙ3.5 ίντσες TFT,ΜΙΠΙ3οθόνη 0,5 ιντσών, οθόνη LCD 3,5 πορτρέτου, οθόνη 3,5 πορτρέτου
