λεπτομέρειες για τα προϊόντα

Σπίτι > προϊόντα >

10.1 ίντσες Πίνακας οθόνης TFT Η χωρητική επαφή 1024*600 Ανάλυση 700nits Διασύνδεση RGB

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

10.1 ίντσες Πίνακας οθόνης TFT Η χωρητική επαφή 1024*600 Ανάλυση 700nits Διασύνδεση RGB

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW100076B0-XL

Κατεύθυνση θέασης:

Χειριστική διεπαφή:

Επικεφαλής IC οδηγού LCM:

ΧΧ8282Α11+ΧΧ8696

θερμοκρασία λειτουργίας:

-20+70°C

Ενεργός χώρος:

222.72*125.28 ((mm)

Διασύνδεση LCM:

RGB 24 ΜΠΙΤ

Στοιχείο οδήγησης:

Ενεργός πίνακας TFT

Επισημαίνω:

Πίνακας οθόνης TFT 1024*600

10.1 ιντσών οθόνη TFT

Πίνακας οθόνης TFT 700nits

Περιγραφή του προϊόντος

Υψηλή φωτεινότητα IPS 10,1 ιντσών RGB TFT οθόνη 1024x600 με PCAP Περιγραφή

Το TXW100076B0-XL είναι ένα 10,1 ιντσών RGB διασύνδεσης υψηλής φωτεινότητας 1024 x 600 IPS TFT-LCD μοντέλο με προβλεπόμενη χωρητική οθόνη αφής (PCAP).Αυτή η μονάδα TFT υιοθετεί τεχνολογία IPS και έχει τα πλεονεκτήματα μιας ευρείας γωνίας θέασης αριστερά: 85/δεξιά: 85/πάνω: 85/κάτω: 85 μοίρες (τυπική) και υψηλή φωτεινότητα 700 νιτ (τυπική τιμή).

Προϊόν:	100,1" ίντσες TFT LCD	Ψήφισμα:	1024x600 κουκίδες
Εικόνα αφής:	Με την CTP	Μέγεθος γυαλιού κάλυψης:	Προσαρμόσιμη
Διάσταση περίγραμμα:	2521506,5mm	Κατεύθυνση θέασης:	Όλες οι οπτικές γωνίες (85/85/85/85)
Διασύνδεση:	RGB	Αριθμός πιν:	50 πινάκια
Σύνδεση:	Συμπλέκτης	Φωτεινότητα επιφάνειας:	700 Cd/m2 (νίτσες)
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE FCC & RoHS

Υψηλή φωτεινότητα IPS 10,1 ιντσών RGB TFT οθόνη 1024x600 με PCAP Σχεδίαση

10.1 ίντσες Πίνακας οθόνης TFT Η χωρητική επαφή 1024*600 Ανάλυση 700nits Διασύνδεση RGB 0

10.1 ίντσες Πίνακας οθόνης TFT Η χωρητική επαφή 1024*600 Ανάλυση 700nits Διασύνδεση RGB 1

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+80	°C
Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH)	Τ_ΕΠΕ	-20	+70	°C
Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH)	Τ_ΕΜΤ	- 30	+80	°C
Η υγρασία	RH	- Δεν ξέρω.	90	%

TFT Δ.Σ.Γχαρακτηριστικά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος.	Μαξ. Μαξ.	Μονάδα	Σημείωση
Ποσοστό TFT OperationFrame	Hz	- Δεν ξέρω.	60	- Δεν ξέρω.	Hz
Η τάση τροφοδοσίας για (DC/DC)	ΔΕΔ	3.0	3.3	3.3	V
Πύλη TFT ON τάση	VGH	16.5	17	17.5	V	Σημείωση 2
Δύναμη απόσβεσης TFT	VGL	- Επτά.5	- 7	- Έξι.5	V	Σημείωση 2
Συνήθης τάση TFT	Vcom	3.0	3.3	4.7	V	Σημείωση 1
ΑVDD	Επενδύσεις	- Δεν ξέρω.	9.6	- Δεν ξέρω.	V	Σημείωση 3

Σημείωση 1: Η τιμή VCOM θα πρέπει να προσαρμόζεται σε διαφορετικές συνθήκες για να βελτιστοποιηθεί η τιμή Flicker.
Σημείωση 2: Η VGH και η VGL είναι οι τάσεις λειτουργίας της πύλης TFT.
Σημείωση 3: Ρυθμίστε την αντίθεση, κάντε το χρώμα μεγαλύτερο και σκούρο, και κάντε το χρώμα μικρότερο και φωτεινότερο.

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Περιγραφή του LCM	παρατηρήσεις
1	LEDA	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
2	LEDA	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
3	LEDK	Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου πίσω
4	LEDK	Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου πίσω
5	Εθνική Τράπεζα	Ηλιακή υποδομή
6	VCOM	Κοινή τάση
7	DVDD	Δυναμικό για ψηφιακό κύκλωμα 3.3V
8	Τρόπος	Διάλεξε τη λειτουργία DE/SYNC.
9	DE	Σήμα ενεργοποίησης δεδομένων στη λειτουργία RGB I/F 1
10	VS	Ψηλά συγχρονισμός σήματος σε RGB I/F
11	ΕΣ	Οριζόντιο συγχρονισμό.
12	Β7	Μπλε δεδομένα
13	Β6	Μπλε δεδομένα
14	Β5	Μπλε δεδομένα
15	Β4	Μπλε δεδομένα
16	Β3	Μπλε δεδομένα
17	Β2	Μπλε δεδομένα
18	Β1	Μπλε δεδομένα
19	Β0	Μπλε δεδομένα
20	G7	Πράσινα δεδομένα
21	G6	Πράσινα δεδομένα
22	G5	Πράσινα δεδομένα
23	G4	Πράσινα δεδομένα
24	G3	Πράσινα δεδομένα
25	G2	Πράσινα δεδομένα
26	G1	Πράσινα δεδομένα
27	Γ0	Πράσινα δεδομένα
28	Επενδύσεις	Ερυθρά στοιχεία
29	R6	Ερυθρά στοιχεία
30	R5	Ερυθρά στοιχεία
31	R4	Ερυθρά στοιχεία
32	R3	Ερυθρά στοιχεία
33	R2	Ερυθρά στοιχεία
34	R1	Ερυθρά στοιχεία
35	R0	Ερυθρά στοιχεία
36	Εθνική Τράπεζα	Ηλιακή υποδομή
37	DCLK	Σημάδι ρολογιού των pixel σε RGB I/F
38	Εθνική Τράπεζα	Ηλιακή υποδομή
39	ΣΕΠΣ	Επικαιροποίηση οριζόντιας κατεύθυνσης μετατόπισης της πηγής εξόδου: ?? H??: S[1]->S[2]->...->S[1920] (Προεπιλεγμένο) ?? L??: S[1920]->S[1919]->...->S[1]
40	ΕΠΔΝ	Διάλεξε κάθετη κατεύθυνση μετατόπισης εξόδου πύλης: Σκανάρισμα από πάνω προς τα κάτω Σκανάρισμα από κάτω προς τα πάνω
41	VGH	Πύλη ON τάση
42	VGL	Πύλη OFF τάσης
43	ΑVDD	Δύναμη για αναλογικό κύκλωμα
44	Επαναφορά	Παγκόσμιο αποθεματικό
45	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
46	VCOM	Κοινή τάση
47	DITHB	Δραστηριότητα διαιρέσεως. Δραστηριότητα διαιρέσεως. DITHER = H:Ενεργοποιήστε εσωτερική λειτουργία διαιρέσεως. DITHER = L:Αποκλεισμός της εσωτερικής λειτουργίας διχασμού
48	Εθνική Τράπεζα	Ηλιακή υποδομή
49	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
50	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.

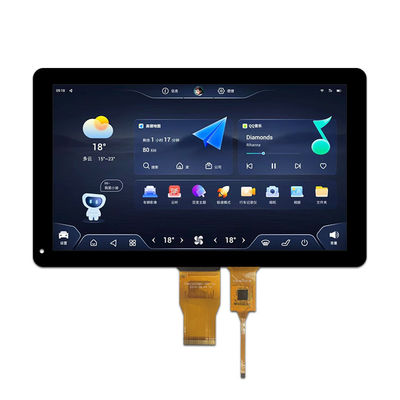

Εικόνα προϊόντος
