10.1 ίντσες TFT LCD Μοντέλο 1024*600 RGB Διασύνδεση Όλη η γωνία προβολής Ips Εικονική οθόνη

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW100076B0-XL

Ολοκληρωμένο κύκλωμα αφής:

GT9271

Τεχνολογία αφής:

Κατεύθυνση θέασης:

θερμοκρασία φύλαξης:

-30+80°C

μέγεθος:

10.1 ίντσες

Αριθμός Pixels:

1024*600

Ενεργός χώρος:

222.72*125.28 ((mm)

Επισημαίνω:

RGB ενότητα διεπαφών TFT LCD

1024*600 TFT μονάδα LCD

Ενότητα 10

Περιγραφή του προϊόντος

10.1 ιντσών βιομηχανική βαθμίδα PCAP TFT οθόνη LVDS 1024x600 Pixels με χωρητική οθόνη αφής Εισαγωγή του προϊόντος

Η οθόνη Tianxianwei TXW100076B0-XL PCAP TFT είναι μια οθόνη πλήρους προβολής 10,1 ιντσών IPS με ανάλυση 1024x600 pixels.

Το TXW100076B0-XL υιοθετεί ένα χωρητικό σχεδιασμό οθόνης αφής, με διαθέσιμες επιλογές με ένα άγγιγμα και πολλαπλά άγγιγμα.Αν θέλετε να αυξήσετε τη φωτεινότητα, επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.

Η οθόνη LCD TFT touch TXW100076B0-XL χρησιμοποιείται ευρέως σε γεωργικά μηχανήματα, οθόνες οργάνων κεντρικού ελέγχου, οθόνες πλοήγησης φορτηγών, οθόνες βιομηχανικού εξοπλισμού,οθόνη ιατρικών οργάνωνκλπ.

Προϊόν:	10.1 ίντσες PCAP TFT οθόνη
Ψήφισμα:	1024 RGB X 600
Φωτεινότητα επιφάνειας:	700 Cd/m2 (νίτσες)
Διασύνδεση:	8 Bits-RGB Διασύνδεση
Κατεύθυνση θέασης:	IPS, Όλη η γωνία θέασης (85/85/85/85)
Αριθμός πιν:	50 πινάκια
Σχεδιασμός Dim.:	2521506.5(μμ)
Ενεργός χώρος:	222.72*125.28(μμ)
Επεξεργασία επιφάνειας LCD:	Σκληρή επικάλυψη ((3H)
Χρώματα εμφάνισης:	16.7 M
Σχέδιο NTSC:	50%
Εικόνα αφής:	Συγκινητική οθόνη αφής (Capacitive Touch Panel, CTP)
Διασύνδεση οθόνης αφής:	ΙΙΚ
Αγγίξτε το IC:	GT9271
Εργασιακή θερμοκρασία:	-20°C έως +70°C
Θερμοκρασία αποθήκευσης	-30°C έως +80°C
Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE FCC & RoHS
Πιστοποιητικό:	ISO9001:2015 / ISO1400:2015

Σχέδιο προϊόντος

10.1 ίντσες TFT LCD Μοντέλο 1024*600 RGB Διασύνδεση Όλη η γωνία προβολής Ips Εικονική οθόνη 0

10.1 ίντσες TFT LCD Μοντέλο 1024*600 RGB Διασύνδεση Όλη η γωνία προβολής Ips Εικονική οθόνη 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΠεριγραφή	παρατηρήσεις
1	LEDΑ	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
2	LEDΑ	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
3	LEDΚ	Ηλεκτρική τροφοδοσία- για το φως πίσωΚΑΤΟΔΗ
4	LEDΚ	Ηλεκτρική τροφοδοσία- για το φως πίσωΚΑΤΟΔΗ
5	Εθνική Τράπεζα	Ηλιακή υποδομή
6	VCOM	Κοινή τάση
7	DVDD	Δύναμη για ψηφιακό κύκλωμα3.3V
8	Τρόπος	Διάλεξε τη λειτουργία DE/SYNC.
9	DE	Σήμα ενεργοποίησης δεδομένων στη λειτουργία RGB I/F 1
10	VS	Ψηλά συγχρονισμός σήματος σε RGB I/F
11	ΕΣ	Οριζόντιο συγχρονισμό.
12	Β7	Μπλε δεδομένα
13	Β6	Μπλε δεδομένα
14	Β5	Μπλε δεδομένα
15	Β4	Μπλε δεδομένα
16	Β3	Μπλε δεδομένα
17	Β2	Μπλε δεδομένα
18	Β1	Μπλε δεδομένα
19	Β0	Μπλε δεδομένα
20	G7	Πράσινα δεδομένα
21	G6	Πράσινα δεδομένα
22	G5	Πράσινα δεδομένα
23	G4	Πράσινα δεδομένα
24	G3	Πράσινα δεδομένα
25	G2	Πράσινα δεδομένα
26	G1	Πράσινα δεδομένα
27	Γ0	Πράσινα δεδομένα
28	Επενδύσεις	Ερυθρά στοιχεία
29	R6	Ερυθρά στοιχεία
30	R5	Ερυθρά στοιχεία
31	R4	Ερυθρά στοιχεία
32	R3	Ερυθρά στοιχεία
33	R2	Ερυθρά στοιχεία
34	R1	Ερυθρά στοιχεία
35	R0	Ερυθρά στοιχεία
36	Εθνική Τράπεζα	Ηλιακή υποδομή
37	DCLK	Σημάδι ρολογιού των pixel σε RGB I/F
38	Εθνική Τράπεζα	Ηλιακή υποδομή
39	SHLR	Επικαιροποίηση οριζόντιας κατεύθυνσης μετατόπισης της πηγής εξόδου: ?? H??: S[1]->S[2]->...->S[1920] (Προεπιλεγμένο) ?? L??: S[1920]->S[1919]->...->S[1]
40	ΕΠΔΝ	Διάλεξε κάθετη κατεύθυνση μετατόπισης εξόδου πύλης: Σκανάρισμα από πάνω προς τα κάτω Σκανάρισμα από κάτω προς τα πάνω
41	VGH	Πύλη ON τάση
42	VGL	Πύλη OFF τάσης
43	ΑVDD	Δύναμη για αναλογικό κύκλωμα
44	Επαναφορά	Παγκόσμιο αποθεματικό
45	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
46	VCOM	Κοινή τάση
47	DITHB	Δραστηριότητα διαιρέσεως. Δραστηριότητα διαιρέσεως. DITHER = H:Ενεργοποιήστε εσωτερική λειτουργία διαιρέσεως. DITHER = L:Αποκλεισμός της εσωτερικής λειτουργίας διχασμού
48	Εθνική Τράπεζα	Ηλιακή υποδομή
48	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
50	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.

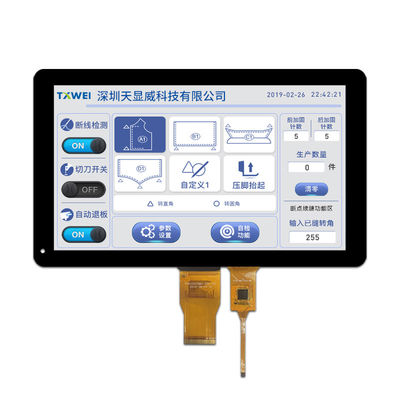

Εικόνα προϊόντος

Κλειδί αναζήτησης:βιομηχανική οθόνη TFT 10,1 ιντσών, PCAP TFT LCD 10,1 ιντσών, PCAP TFT LCD 10,1 ιντσών, tft 10,1 ", 10,1 ιντσών tft lcd, 10,1" tft lcd, 10,1 ιντσών tft lcd, tft lcd 10.1, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft lcd οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη, 10,1 ίντσες tft οθόνη,Εικόνα tft 10.1", 10,1 ιντσών οθόνη LCD, 1024x600 TFT, 10,1 ιντσών 1024x600, 10,1 ιντσών RGB
