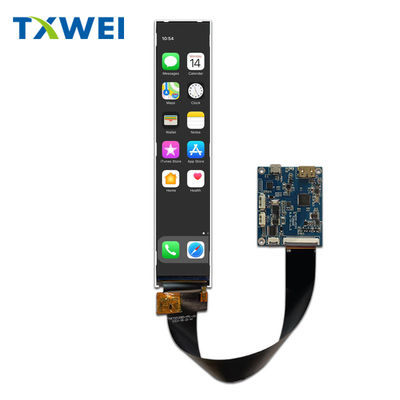

6.9 ίντσες 280*1424 Ανάλυση πλήρους χρώματος TFT LCD οθόνη με HDMI LCM διεπαφή

Τροποποιημένο:	Negotiate
τιμή:	Negotiate
Τυπική συσκευασία:	Cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Έγγραφο

Active area:

33.6(H) X 170.88(V)

Viewing direction:

ALL O’CLOCK

Lumens degrees:

500cd/㎡

Drive element:

TFT Active Matrix

Pixel arrangement:

RGB Stripe

LCD Type:

Normally Black

LCM interface:

Mechanical OutlineSize(W*H*T):

38.2(W) ×181.47(H) ×3.45(T)

Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Το HDMI Driver Board είναι ένα ευέλικτο και απαραίτητο συστατικό για την ενίσχυση της λειτουργικότητας των συσκευών οθόνης σας.Αυτό το προϊόν παρέχει εξαιρετική ποιότητα ήχου και βίντεο μέσω των δυνατοτήτων του οπτικού προγράμματος οδήγησης HDMI.
Ένα από τα βασικά χαρακτηριστικά του HDMI Driver Board είναι η συμβατότητά του με τα LCD πάνελ του τύπου Normally Black.που επιτρέπει συνεπή και υψηλής ποιότητας παραγωγή. Είτε αναβαθμίζετε μια υπάρχουσα συσκευή είτε κατασκευάζετε ένα νέο σύστημα οθόνης, το HDMI Driver Board προσφέρει την αξιοπιστία και την απόδοση που χρειάζεστε.
Με εύρος θερμοκρασίας αποθήκευσης από -30 έως +80 °C, η πλακέτα μετατροπής HDMI είναι κατασκευασμένη για να αντέχει σε διάφορες περιβαλλοντικές συνθήκες, καθιστώντας την κατάλληλη για χρήση σε διάφορες συνθήκες.Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών, μπορείτε να βασιστείτε στην αντοχή και την ανθεκτικότητα του HDMI Driver Board για να παρέχετε σταθερή απόδοση.
Το HDMI Driver Board υποστηρίζει μια κατεύθυνση προβολής του ALL O?? CLOCK, διασφαλίζοντας ότι η έξοδος της οθόνης είναι βελτιστοποιημένη για προβολή από διάφορες γωνίες.Αυτή η ευελιξία το καθιστά ιδανικό για εφαρμογές όπου η οθόνη μπορεί να παρακολουθείται από διαφορετικές θέσεις, παρέχοντας μια καθαρή και καθαρή εικόνα ανεξάρτητα από τη γωνία θέασης.
Χρησιμοποιώντας μια διάταξη των Pixel της RGB Stripe, το HDMI Driver Board εξασφαλίζει ζωντανή και ακριβή αναπαράσταση χρωμάτων, βελτιώνοντας την οπτική εμπειρία για τους χρήστες.ή γραφικά, αυτό το προϊόν παρέχει καθαρά και λεπτομερή εικόνα με αληθινά χρώματα, καθιστώντας το ιδανικό για εφαρμογές πολυμέσων.
Διαθέτοντας μια διεπαφή LCM του HDMI, το HDMI Driver Board επιτρέπει την απρόσκοπτη σύνδεση με ένα ευρύ φάσμα συσκευών, επιτρέποντας την εύκολη ενσωμάτωση σε υπάρχουσες ρυθμίσεις οθόνης.Με υποστήριξη εισόδου HDMI, αυτή η πλακέτα μετατροπής απλοποιεί τη διαδικασία σύνδεσης διαφόρων πηγών πολυμέσων στην οθόνη σας, παρέχοντας μια εύκολη λύση για τη μετάδοση ήχου και βίντεο.
Συμπερασματικά, το HDMI Driver Board είναι ένα απαραίτητο συστατικό για την ενίσχυση των δυνατοτήτων ήχου και βίντεο των συσκευών οθόνης σας.ευρύ εύρος θερμοκρασίας αποθήκευσης, ευέλικτη κατεύθυνση προβολής, διάταξη RGB Stripe pixel, και HDMI LCM διεπαφή, αυτό το προϊόν προσφέρει την απόδοση και την αξιοπιστία που χρειάζεστε για τις εφαρμογές οθόνης σας.Αναβαθμίστε τα συστήματα οθόνης σας με το HDMI Driver Board και βιώστε ανώτερη ποιότητα ήχου και βίντεο με ευκολία.

Προσαρμογή:

Υπηρεσίες εξατομίκευσης προϊόντος για κάρτα οδήγησης HDMI:

Ετικέτα: TXWEI

Αριθμός μοντέλου: TXW700120B0-HDMI

Χώρος προέλευσης: Shenzhen

Πιστοποίηση: CE ROHS FCC

Ελάχιστη ποσότητα παραγγελίας: Διαπραγματεύεται

Τιμή: Διαπραγματευτείτε

Συσκευασία: Καρτόνι

Χρόνος παράδοσης: 16

Όροι πληρωμής: L/C TT D/P

Δυνατότητα προμήθειας: 10000pcs

Τετάρτη: 5V

Διασύνδεση LCM: HDMI

Ενεργός χώρος: 33.6 ((H) X 170.88 ((V)

Πιξέλες (W*H): 0,1432 ((H) X 0,1432 ((V)

Θερμοκρασία αποθήκευσης: -30+80°C

Σχέδια προϊόντος

6.9 ίντσες 280*1424 Ανάλυση πλήρους χρώματος TFT LCD οθόνη με HDMI LCM διεπαφή 0

Δείγματα HDMI

6.9 ίντσες 280*1424 Ανάλυση πλήρους χρώματος TFT LCD οθόνη με HDMI LCM διεπαφή 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	ΕπενδύσειςΛειτουργικό	Σημειώσεις
1	Εθνική Τράπεζα	Στον έδαφος.
2	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
3	LEDA	Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED.
4	LEDA	Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED.
5	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
6	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
7	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
8	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
9	Εθνική Τράπεζα	Στον έδαφος.
10	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
11	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
12	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
13	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
14	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
15	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
16	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
17	Εθνική Τράπεζα	Στον έδαφος.
18	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
19	Εθνική Τράπεζα	Στον έδαφος.
20	Εθνική Τράπεζα	Στον έδαφος.
21	Επαναφορά	Επανατάσσει την πένα εισόδου σήματος.
22	ΔΕΔ	Ηλεκτρική τροφοδοσία για LCD.
23	STBYB	Σε κατάσταση αναμονής, κανονικά τραβάς ψηλά. STBYB =Επικεφαλής1Επικεφαλής, κανονική λειτουργία STBYB =Επικεφαλής0Επικεφαλής, Εισάγετε τη λειτουργία αναμονής για εξοικονόμηση ενέργειας.
24	Εθνική Κεντρική Αρχή	Δεν υπάρχει σύνδεση.
25	Εθνική Τράπεζα	Στον έδαφος.
26	Δ0Π	Θετική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος
27	Δ0Ν	Αρνητική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος
28	Εθνική Τράπεζα	Στον έδαφος.
29	D1P	Θετική πολικότητα σήματος διαφοράς χαμηλής τάσης 1
30	D1N	Αρνητική πολικότητα σήματος διαφοράς χαμηλής τάσης 1
31	Εθνική Τράπεζα	Στον έδαφος.
32	CLKP	Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
33	ΚΛΚΝ	Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης
34	Εθνική Τράπεζα	Στον έδαφος.
35	Δ2Π	Θετική πολικότητα του σήματος διαφορικών δεδομένων χαμηλής τάσης 2
36	D2N	Αρνητική πολικότητα του σήματος διαφορικών δεδομένων χαμηλής τάσης 2
37	Εθνική Τράπεζα	Στον έδαφος.
38	D3P	Θετική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης3 σήμα
39	D3N	Αρνητική πολικότητα των δεδομένων διαφορικής χαμηλής τάσης3σήμα
40	Εθνική Τράπεζα	Στον έδαφος.

Υποστήριξη και υπηρεσίες:

Η τεχνική υποστήριξη του προϊόντος και οι υπηρεσίες για το προϊόν HDMI Driver Board περιλαμβάνουν:

- Βοήθεια στην αντιμετώπιση προβλημάτων σε θέματα υλικού και λογισμικού που σχετίζονται με το πίνακα οδηγών HDMI
- Οδηγίες για την εγκατάσταση, τη ρύθμιση και τη διαμόρφωση της πλακέτας
- Ενημερώσεις firmware και πληροφορίες συμβατότητας
- Πληροφορίες για την εγγύηση και υποστήριξη για ελαττώματα προϊόντων
- Εγχειρίδια χρήσης και τεκμηρίωση για αναφορά και βοήθεια
