| Τροποποιημένο: | negotiate |
| τιμή: | negotiate |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Μέθοδος πληρωμής: | L/C TT D/P |
| Ικανότητα εφοδιασμού: | 10000pcs |

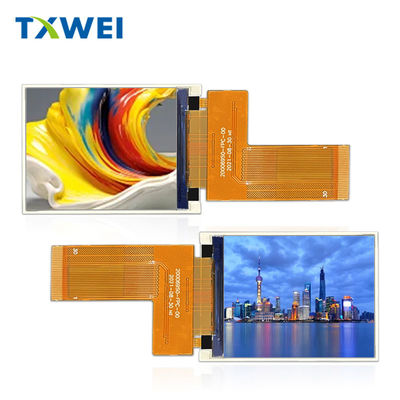

Η Tianxianwei TXW200069S0 είναι κυκλική οθόνη LCD TFT τύπου IPS με διαγώνιο 2,0 ιντσών και ανάλυση 240x320 pixels.
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 2,0 ′′ TFT
2Ανάλυση: 240x320 κουκίδες
3Γωνία θέασης: όλα
4- Διάσταση περίγραμμα: 35.7 * 51.2 * 2.33mm
5Οδηγός IC: ST7789V
6Τύπος διεπαφής: SPI+MCU
7. Πίνακα αφής: Χωρίς Πίνακα αφής (προσαρμόσιμο)
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
| Προϊόν: | 2Δισκοειδής οθόνης TFT | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόσιμη) |
|---|---|---|---|
| Ψήφισμα: | 240x320 κουκίδες | Κατεύθυνση θέασης: | Όλες |
| Διασύνδεση: | Διασύνδεση SPI+MCU | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Σύνδεση τύπου FPC | Φωτεινότητα επιφάνειας: | 400 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS |
Πλεονεκτήματα του προϊόντος
1.IPS πλήρης γωνία θέασης ((80/80/80/80). Πολύ καλή γωνία θέασης. Ιδανική για διάφορα είδη εφαρμογών, ανεξάρτητα από το αν τοποθετούνται επάνω, ή στο τραπέζι, ή χρησιμοποιούνται σε φορητό, κλπ.
2Εξαιρετική απόδοση οθόνης του χρώματος φόντου, της φωτεινότητας, της γωνίας θέασης και της έντασης κλπ.
3.Υψηλό επίπεδο ποιότητας για βιομηχανικές και ιατρικές εφαρμογές.
4.Ελαστική για να έχουν με ή χωρίς αντίσταση οθόνη αφής. Μπορούμε να υποστηρίξουμε για να σχεδιάσει προσαρμοσμένη CTP ((κα capacitive touch panel) για τους πελάτες καθώς και. FPC είναι προσαρμόσιμη πάρα πολύ.
5.Απόλυτη λύση με ανταγωνιστική τιμή και καλή ποιότητα μεταξύ των ίδιων τύπων στον κλάδο των LCD.
6-Εύκολη εγκατάσταση και συντήρηση.
"2" INCH TOUCH LCD ΜΟΔΥΛΟΣ ΣΥΝΟΔΡΟΦΗΣ
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό |
| 1 | Εθνική Τράπεζα | ΠΓήπεδο |
| 2 | VΠ.Ε. | τροφοδοσία ενέργειας για κυκλώματα DC/DC2.8- Τρία.3V) |
| 3-4 | IM2-IM1 |
|
| 5 | Επαναφορά | Επαναφορά του τερματικού εισόδου.ΕπικεφαλήςΑΕπικεφαλής. |
| 6 | ΚΑ | Εισαγωγή σήματος επιλογής τσιπΠινέλα |
| 7 | RS | Εμφάνιση δεδομένων/επιλογή εντολήςΠινέλα |
| 8 | WR | Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU. |
| 9 | ΕΠ και ΕΤ | RΤα δεδομένα ακουστικής ακρόασης είναι στην άνοδο. |
| 10 | ΣΔΑ | Πίνακας εισόδου/εξόδου σειριακών δεδομένων. |
| 11 | DB0 | Παράλληλο καλώδιο δεδομένων MCU. |
| 12 | DB1 | Παράλληλο καλώδιο δεδομένων MCU. |
| 13 | DB2 | Παράλληλο καλώδιο δεδομένων MCU. |
| 14 | DB3 | Παράλληλο καλώδιο δεδομένων MCU. |
| 15 | DB4 | Παράλληλο καλώδιο δεδομένων MCU. |
| 16 | DB5 | Παράλληλο καλώδιο δεδομένων MCU. |
| 17 | DB6 | Παράλληλο καλώδιο δεδομένων MCU. |
| 18 | DB7 | Παράλληλο καλώδιο δεδομένων MCU. |
| 19 | ΔΕΠ | Πιν εξόδου σειριακών δεδομένων. |
| 20 | LEDΑ | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
| 21 | LEDΚ1 | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 22 | LEDΚ2 | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 23 | LEDΚ3 | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 24 | LEDΚ4 | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 25 | Εθνική Τράπεζα | ΠΓήπεδο |
| 26 | CTP-RST ((NC) | Δεν συνδέεται |
| 27 | CTP-SCL ((NC)) | Δεν συνδέεται |
| 28 | CTP-SDA ((NC) | Δεν συνδέεται |
| 29 | CTP-INT ((NC) | Δεν συνδέεται |
| 30 | Εθνική Τράπεζα | ΠΓήπεδο |
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | 10 | 90 | % |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 4 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - Δεν ξέρω. | 3.2 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 80 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 400 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
