2.4 ίντσες προγραμματισμένη χωρητική οθόνη αφής, χωρητική πίνακα με πολλές αφήσεις 240x320 κουκίδες

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

2.4 ίντσες προγραμματισμένη χωρητική οθόνη αφής, χωρητική πίνακα με πολλές αφήσεις 240x320 κουκίδες

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Αριθμό μοντέλου

TXW240091S0-CTP

Τύπος οθόνης LCD:

συνήθως μαύρο

Μέγεθος:

Διατάξη των pixel:

ΡΒΜ ζώνη

Στοιχείο οδήγησης:

Ενεργός πίνακας TFT

θερμοκρασία λειτουργίας:

-20+70

Ενεργός χώρος:

36,72*48,96

Λούμενοι βαθμοί:

600 cd/m2

Αριθμός Pixels:

240*320

Επισημαίνω:

2Δείκτης LCD TFT 0

4 ιντσών

Περιγραφή του προϊόντος

2.4 ιντσών TFT LCD με PCAP οθόνη αφής

2.4 ίντσες QVGA 240x320 Dots TFT LCD Display MCU Διασύνδεση με PCAP Projected Capacitive Touch

Το TXW240091S0-CTP είναι ένα 2,4-ιντσών 8/16 bit MPU interface QVGA TN τύπου TFT-LCD με χωρητική οθόνη αφής (CTP).Η ανάλυση του είναι 240x320 pixel. Αυτή η μονάδα οθόνης TFT 2,4 ιντσών έχει ελεγκτή IC ST7789, υποστηρίζει διεπαφή MPU και CTP είναι διεπαφή I2C. Η φωτεινότητα είναι 600cd / m2, το εύρος θερμοκρασίας εργασίας είναι -20 ~ +70 ° C,και το εύρος θερμοκρασίας αποθήκευσης είναι -30~+80 °CΑυτό το σχέδιο είναι πολύ κατάλληλο για οθόνη FRID, οθόνη οργάνων, οθόνη ιατρικού εξοπλισμού, οθόνη οικιακών συσκευών, οθόνη βιομηχανικού εξοπλισμού, καταγραφέα οδήγησης,εξοπλισμός φωτογραφίαςΗ τάση τροφοδοσίας (VCC) για την ενεργοποίηση του πίνακα LCD είναι 3V.

Προϊόν:	20,4" ίντσες CTP TFT LCD	Ψήφισμα:	240x320 κουκίδες
Εικόνα αφής:	Με την CTP	Μέγεθος γυαλιού κάλυψης:	Προσαρμόσιμη
Διάσταση περίγραμμα:	46.3263.863.67χμ	Κατεύθυνση θέασης:	Όλες οι ώρες.
Διασύνδεση:	8/16 bit MCU + I2C (PCAP)	Αριθμός πιν:	40 πινάκια
Επικεφαλής IC οδηγού LCM:	ΣΤ7789	Φωτεινότητα επιφάνειας:	600 Cd/m2 (νίτσες)
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS

Γιατί να μας επιλέξετε;

1Παρέχουμε λύση εξατομικευμένης οθόνης LCD

Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Tian Xianweiμπορεί να ανταποκριθεί στις ανάγκες σας εξατομικευμένο LCD.

2Συνολικές λύσεις για οθόνη αφής και οθόνη

Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Tian Xianweiμπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων των αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίξεως, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης.

3. Δεσμεύσεις για την αξιοπιστία της ποιότητας

Tian XianweiΕίναι πιστοποιημένο από το ISO9001:2015 και το ISO14000, ανταποκρίνεται στους κανόνες RoHS, CE,FCC και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.

4. Μακροπρόθεσμη προμήθεια

Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.

2.4 ιντσών TFT LCD με PCAP οθόνη αφής Σχεδίαση

2.4 ίντσες προγραμματισμένη χωρητική οθόνη αφής, χωρητική πίνακα με πολλές αφήσεις 240x320 κουκίδες 0

2.4 ίντσες προγραμματισμένη χωρητική οθόνη αφής, χωρητική πίνακα με πολλές αφήσεις 240x320 κουκίδες 1

Αβ-σούληΜαξίμουRΑρκετά

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Μαξ. Μαξ.	Μονάδα
Θερμοκρασία λειτουργίας LCM	Τ_ΕΠΕ	-20	+60	°C
Θέρμανση αποθήκευσης LCM	Τ_ΕΜΤ	- 30	+70	°C
Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH)	Τ_ΕΠΕ	-20	+60	°C
Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH)	Τ_ΕΜΤ	- 30	+70	°C
Η υγρασία	RH	-	90	%

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 4 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	2.8	-	3.2	V	-
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	80	-	mA	-
Φωτεινότητα (με LCD)	Επτά		ΔΕΠ	- Δεν ξέρω.	cd/m²	-
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 25mA/LED.

ΕπενδύσειςΠεριγραφές καρφίτσας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1 ~ 2	Εθνική Τράπεζα	Σημείο ισχύος
3	ΤΕ	Το σήμα με την επίδραση του δάκρυα χρησιμοποιείται για να συγχρονίσει το MCU με τη μνήμη σφραγίδας
4	Εθνική Τράπεζα	Σημείο ισχύος
5	ΕπικρατείαΓ	Ηλεκτρική τροφοδοσία για LCD.
6	ΔΕΔΔΚ	Ηλεκτρική παροχή για I/O.
7 ~ 22	DB15~DB0	MCU παράλληλη διεπαφή λεωφορείου δεδομένων.
23	Εθνική Τράπεζα	Σημείο ισχύος
24	ΕΠ και ΕΤ	RΤα δεδομένα ακουστικής ακρόασης είναι στην άνοδο.
25	WR	Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU.
26	RS	Εμφάνιση δεδομένων/εντύπου επιλογής εντολών σε παράλληλη διεπαφή.
27	ΚΑ	Εισαγωγή σήματος επιλογής τσιπΠινέλα
28	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
29	Εθνική Τράπεζα	Σημείο ισχύος
30	Δελτίο ΕΕ	Επιλέξτε τη λειτουργία διεπαφής MCU
31	Εθνική Τράπεζα	Σημείο ισχύος
32	CTP_VDD	Ηλεκτρική τροφοδοσία για LCD.
33	CTP_RST	Επαναφορά του πίνακα αφής
34	CTP_INT	Απόδοση διακοπής πίνακα αφής
35	CTP_SDA	Πληροφορίες I2C από το οθόνο αφής
36	CTP_SCL	Χρονομετρητής I2C με πίνακα αφής
37	Εθνική Τράπεζα	Σημείο ισχύος
38	LEDΑ	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
39	LEDΚ	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.
40	Εθνική Τράπεζα	Σημείο ισχύος

Οπτικά χαρακτηριστικά

2.4 ίντσες προγραμματισμένη χωρητική οθόνη αφής, χωρητική πίνακα με πολλές αφήσεις 240x320 κουκίδες 2

Σημείωση:1Η γωνία θέασης είναι η γωνία στην οποία η αναλογία αντίθεσης είναι μεγαλύτερη από 10.12 ωρολογιακή κατεύθυνση σε σχέση με τον οπτικό άξονα ο οποίος είναι φυσιολογικός για την επιφάνεια της LCD (βλέπε ΦΛΓΟΡΕ 1).

2Η μέτρηση της αντίθεσης πραγματοποιείται με γωνία θέασης ◎= 0 και στο κέντρο της επιφάνειας LCD.Μετά στην σκοτεινή κατάσταση.. (βλέπε FlGUR 1) Ο λόγος αντίθεσης φωτεινότητας (CR) ορίζεται μαθηματικά.

3Η διαπερατότητα είναι η τιμή χωρίς APF και χωρίς CG.

4Οι συντεταγμένες χρωματικότητας χρώματος που καθορίζονται στον παραπάνω πίνακα υπολογίζονται από τα φασματικά δεδομένα που μετρούνται με όλα τα pixel πρώτα σε κόκκινο, πράσινο, μπλε και λευκό.Οι μετρήσεις πραγματοποιούνται στο κέντρο του πάνελ..

5Οι ηλεκτρο-οπτικές μετρήσεις του χρόνου απόκρισης πραγματοποιούνται ως FlGURE2 με τη μετάβαση του σήματος εισόδου "δεδομένων" σε ON και OFf.Ο χρόνος που απαιτείται για την αλλαγή της φωτεινότητας από 10% σε 90% είναι Tr και 90% σε 10% είναι Tf..

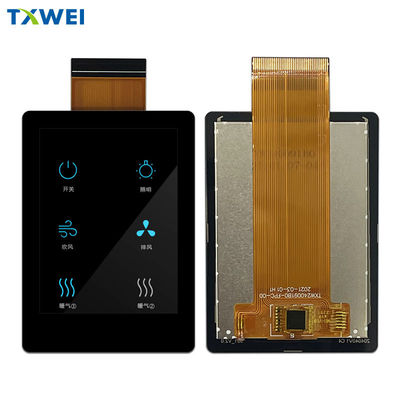

2.4 ιντσών TFT LCD με PCAP οθόνη αφής Πραγματική εικόνα προϊόντος
