2.4 ίντσες TFT LCD οθόνη με 240x320 Pixels Backlight τάση 2.8-3.3V -30 80C λειτουργία

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW240112S1

θερμοκρασία φύλαξης:

-30+80°C

Αριθμός Pixels:

240*320

Ενεργός χώρος:

36.72*48.96mm

Τετάρτη:

2.8-3.3V

Κατεύθυνση θέασης:

Όλες οι ώρες.

Μηχανολογικό περίγραμμαΜέγεθος ((W*H*T):

42.92*60.26*2.40 mm

Διασύνδεση LCM:

Διασύνδεση SPI/RGB/MCU

Επισημαίνω:

Επίδειξη 2

4 ίντσας TFT LCD

240X320 επίδειξη εικονοκυττάρων TFT LCD

Περιγραφή του προϊόντος

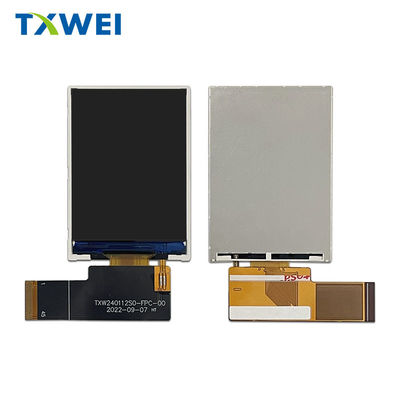

Κίνα εργοστάσιο 2,4 ιντσών QVGA LCD TFT οθόνη 240x320

2.4 ίντσες QVGA ST7789T3-G4Εικονική οθόνη LCD

Tian Xianwei TXW240112S1είναι μια οθόνη LCD TFT τύπου TN 2,4 ιντσών με ανάλυση QVGA 240x320 εικονοστοιχείων.

Προϊόν:	2Ηθόνη TFT 0,4 ιντσών	Ψήφισμα:	240x320
Εικόνα αφής:	Χωρίς οθόνη αφής (προαιρετική)	Μέγεθος γυαλιού κάλυψης:	Να προσαρμόζεται
Κατεύθυνση θέασης:	12:00	Διοικητικός παράγοντας	ΣΤ7789T3-G4
Διασύνδεση:	Διασύνδεση SPI/RGB/MCU	Σύνδεση:	Σφραγίδα (προσαρμόσιμη)
Αριθμός πιν:	45 πινάκια	Φωτεινότητα επιφάνειας:	1500 Cd/m2 (νίτσες)
Διάρκεια ζωής LED:	30,000 ώρες	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS

20, 4 ιντσών TFT LCD οθόνη

2.4 ίντσες TFT LCD οθόνη με 240x320 Pixels Backlight τάση 2.8-3.3V -30 80C λειτουργία 0

2.4 ίντσες TFT LCD οθόνη με 240x320 Pixels Backlight τάση 2.8-3.3V -30 80C λειτουργία 1

Περιγραφή λειτουργίας ενότητας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	XR(NC)	Εθνική Κεντρική Αρχή
2	YD ((NC)	Εθνική Κεντρική Αρχή
3	XL(NC)	Εθνική Κεντρική Αρχή
4	ΕΥ(ΝΔ)	Εθνική Κεντρική Αρχή
5 ~ 6	Εθνική Τράπεζα	Σημείο ισχύος
7~8	ΚΑΠ	Ηλεκτρική τροφοδοσία 2,8V
9	ΔΕΔΔΚ	Ηλεκτρική τροφοδοσία 1,65 ~ 3,3V
10	ΔΕΠ	Πιν εξόδου σειριακών δεδομένων.
11 ~ 28	DB17~DB0	MCU παράλληλη διεπαφή λεωφορείου δεδομένων.
29	DIN ((SDA)	Πίνακας εισόδου/εξόδου σειριακών δεδομένων.
30	PCLK	Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής.
31	DE	Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB.
32	ΕΣ	Σύγχρονο σήμα γραμμής για λειτουργία RGB διεπαφής.
33	VS	Σύγχρονο σήμα καρέ για λειτουργία RGB διεπαφής.
34	ΕΠ και ΕΤ	Διάβασε το σήμα.
35	WR ((SPI-RS)	Γράψε στροβοσήμα.
36	RS	Εγγραφή σήματος επιλογής.
37	ΚΑ	Σημαντική καρφίτσα επιλογής τσιπ.
38	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
39~41	ΙΜ0~ΙΜ2	Επιλέξτε τη λειτουργία διεπαφής
42	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
43	LEDA	Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού.
44	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
45	LEDK	Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης.

Χαρακτηριστικά μονάδας φώτων πίσω

Το σύστημα οπίσθιου φωτισμού είναι τύπου φωτισμού άκρων με 6 λευκά LED.

Χαρακτηριστικά	Σύμβολο	- Μίνι.	Τύπος	Μαξ. Μαξ.	Μονάδα	Σημειώσεις
Προωθητική τάση	V_F	16.8	- Δεν ξέρω.	19.2	V	-
Προχωρητικό ρεύμα	Εγώ..._F	- Δεν ξέρω.	20	-	mA	-
Φωτεινότητα (με LCD)	Επτά		1500	- Δεν ξέρω.	cd/m²	-
Διάρκεια ζωής LED	Α/Χ	- Δεν ξέρω.	30,000	- Δεν ξέρω.	Ηρ	Σημείωση 1

Σημείωση:

Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο I_ΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε με_Αείναι μεγαλύτερη από 25mA/LED.

20, 4 ιντσών TFT LCD οθόνη σχεδίασης πραγματική επίδειξη προϊόντος

2.4 ίντσες TFT LCD οθόνη με 240x320 Pixels Backlight τάση 2.8-3.3V -30 80C λειτουργία 2

2.4 ίντσες TFT LCD οθόνη με 240x320 Pixels Backlight τάση 2.8-3.3V -30 80C λειτουργία 3

Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
