Τροποποιημένο: | negotiate |
τιμή: | negotiate |
Τυπική συσκευασία: | cardboard |
Περίοδος παράδοσης: | 16 |
Μέθοδος πληρωμής: | L/C TT D/P |
Ικανότητα εφοδιασμού: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2,8 ιντσών Περιγραφή
Χαρακτηριστικά
Προϊόν: | 2Δείκτης LCD TFT 0,8 ιντσών | Ψήφισμα: | 480x640 σημεία |
---|---|---|---|
Διοικητικός παράγοντας |
ΣΤ7701 |
Εικόνα αφής: | Χωρίς οθόνη αφής |
Κάλυψη γυαλιού | Προσαρμόσιμη | Κατεύθυνση θέασης: | Δωρεάν ((80/80/80/80) |
Σχεδιασμός Dim.: |
55.81*83.31*3.53mm |
Ενεργός χώρος: | 430,20 × 57,60 mm |
Διασύνδεση: | MIPI (προσαρμόσιμη) | Σύνδεση: | Τύπος συνδέσμου FPC |
Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
Δυναμική τάση τροφοδοσίας: |
2.8-3.3V |
Τύπος φωτισμού πίσω: | Λευκό LED |
Διάρκεια ζωής LED: | 30,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS |
2.8"480*640Σχέδιο LCD TFT
Περιγραφή λειτουργίας ενότητας
Αριθμός PIN. | Σύμβολο | ΕπενδύσειςΛειτουργικό |
1 | Εθνική Τράπεζα | ΠΓήπεδο |
2 | DSI_ D0_N | Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI |
3 | DSI_ D0_Π | Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI |
4 |
Εθνική Τράπεζα |
ΠΓήπεδο |
5 | DSI_ D1_N | Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI |
6 | DSI_ D1_Π | Πινάκια εισόδου διαχωριστικού σήματος δεδομένων MIPI-DSI |
7 | Εθνική Τράπεζα | Σημείο ισχύος |
8 | DSI_ΚΛΚN | Πινάκια εισόδου διαφορικού σήματος MIPI-DSI CLOCK |
9 | DSI_ΚΛΚΠ | Πινάκια εισόδου διαφορικού σήματος MIPI-DSI CLOCK |
10 | Εθνική Τράπεζα | Σημείο ισχύος |
11 | RESE DB15~DB0 |
Επαναφορά του τερματικού εισόδου.ΕπικεφαλήςΑΕπικεφαλής. RS=ΕπικεφαλήςHΕπικεφαλής: τα τρέχοντα δεδομένα στην λεωφόρο δεδομένων είναι δεδομένα προβολής. |
12 | ΤΕ | Το σήμα με την επίδραση του δάκρυα χρησιμοποιείται για να συγχρονίσει το MCU με τη μνήμη σφραγίδας |
13 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
14 | ΔΕΔΔΚ | Η τάση εισόδου/εξόδου: 1,65V ~ 3,3V |
15 | ΚΑΠ | ΠΗ προμήθεια: 2.5V ~ 3,3V |
16 | TP_VDD | ΤP VDD PIN |
17 | TP_SDA | ΤΠ ΣΧΑ PIN |
18 | TP_SCL | ΤΠ ΣΧΣ PIN |
19 | TP_INT | ΤΠ INT PIN |
20 | TP_RST | ΤΠΡΣΤ PIN |
21 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
22 | LEDA | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
β-σούληΜαξίμουRΑρκετά
Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +60 | °C |
Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +70 | °C |
Η υγρασία | RH | - | 90 | % |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι τύπου φωτισμού άκρων με λευκά 6 LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
Προωθητική τάση | VF | 16.8 | - Δεν ξέρω. | 19.2 | V | - |
Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 20 | - | mA | - |
Φωτεινότητα (με LCD) | Επτά | ΔΕΠ | - Δεν ξέρω. | cd/m2 | - | |
Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
RΤμήμα δοκιμής αξιοπιστίας
- Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
1 | Αποθήκευση υψηλής θερμοκρασίας | +70°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομο, ασαφές τμήμα, μη εμφάνιση, ανωμαλία στην εμφάνιση και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
3 | Υψηλή ταχύτητα. | +60°C / 96H | |
4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH / 96H | |
6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30min) ~70°C (30min),10 κύκλοι |

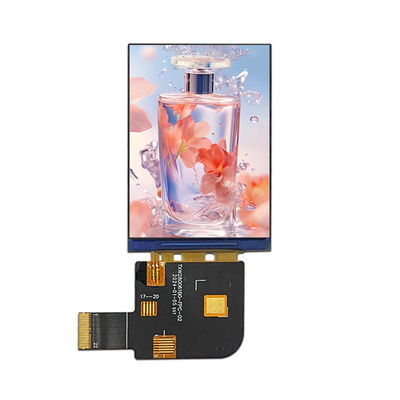

Εικόνα προϊόντος TFT LCD
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Tian XianweiΗ τεχνολογία είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD που εδρεύει στην Κίνα.Tian Xianweiπροσφέρει ένα ευρύ φάσμα προϊόντων μικρών και μεσαίων μεγεθών μονάδων οθόνης TFT με μεγέθη που κυμαίνονται από 0,96",1.28", ένα.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"και 32"Υπάρχουν περισσότερα από 200 πρότυπα μοντέλα TFT που παρατίθενται σε αυτόν τον ιστότοπο.σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύπτει από τα τυποποιημένα στοιχεία για να ικανοποιήσει τις απαιτήσεις των πελατών.
Tian XianweiΟι οθόνες TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυποποιημένων μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου, του τύπου μπαρ TFT,Πίνακας LCD TFT με ευρεία θερμοκρασίαΟι εν λόγω οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Tian XianweiΟι οθόνες TFT LCD είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προωθημένη χωρητική τεχνολογία (PCAP touch screen).Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένης της MCU, RGB, TTL, LVDS και MIPI DSI.Tian XianweiΟι μονάδες TFT είναι ιδανικές για μια σειρά εφαρμογών, όπως βιομηχανικός έλεγχος, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες,ιατρικό εξοπλισμό κλπ..
![]() |
