| Τροποποιημένο: | 1 |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Ικανότητα εφοδιασμού: | 10000pcs |

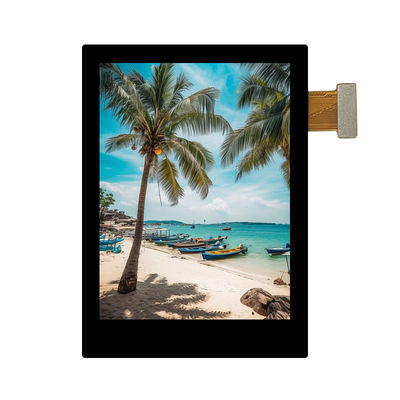

Εικονική οθόνη PCAP TFT 2.8" 480*640 Διασύνδεση RGB 24 BIT 44 Pin
| Προϊόν: | 2.8 ιντσών IPS TFT οθόνη αφής | Ψήφισμα: | 480*640Pixels |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Εικόνα αφής: | Με οθόνη αφής PCAP |
| Διασύνδεση: | RGB 24 BIT | Αριθμός πιν: | 44 πινάκια |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 400 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS |
2.8 ιντσών IPS TFT PCAP οθόνη αφής480*640Σχέδιο προϊόντος ανάλυσης
ΕπενδύσειςΠεριγραφές καρφίτσας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό |
| 1 | LEDK | Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου |
| 2 | LEDA | Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού |
| 3 | Εθνική Τράπεζα | Σημείο ισχύος |
| 4 | ΔΕΔΔΚ | Ηλεκτρική παροχή για I/O. |
| 5 | VCC | Ηλεκτρική τροφοδοσία για LCD. |
| 6 | ΔΕΠ | Πιν εισόδου σειριακών δεδομένων. |
| 7 | PCLK | Σημάδι ρολογιού των pixel σε RGB I/F. |
| 8 | ΣΚΛ | Αυτή η καρφίτσα χρησιμοποιείται για να είναι σειριακό ρολόι διεπαφής |
| 9 | DE | Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1. |
| 10 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 11 | HSYNC | Οριζόντιο συγχρονισμό. |
| 12 | ΚΑ | Ένα σήμα επιλογής τσιπ |
| 13 | VSYNC | Σημείο σε RGB I/F. |
| 14-21 | Β0-Β7 | Διασύνδεση δεδομένων RGB. |
| 22-29 | Γ0-Γ7 | Διασύνδεση δεδομένων RGB. |
| 30-37 | Ρ0-Ρ7 | Διασύνδεση δεδομένων RGB. |
| 38 | CTP_VΠ.Ε. | Πίνακας αφής Ηλεκτρική τροφοδοσία 2.8~3.3V |
| 39 | CTP_IOVCC | Αγγίξτε την παροχή ενέργειας για I/O. |
| 40 | CTP_SDA | Πληροφορίες I2C από το οθόνο αφής |
| 41 | CTP_SCL | Χρονομετρητής I2C με πίνακα αφής |
| 42 | CTP_INT | Απόδοση διακοπής πίνακα αφής |
| 43 | CTP_RST | Επαναφορά του πίνακα αφής |
| 44 | Εθνική Τράπεζα | Σημείο ισχύος |
Πραγματική επίδειξη προϊόντος
