λεπτομέρειες για τα προϊόντα

Σπίτι > προϊόντα >

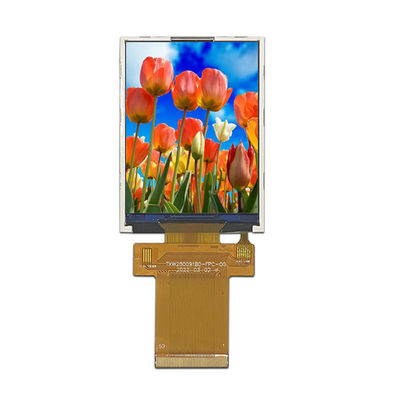

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Τετάρτη:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Επισημαίνω:

ST7789V TFT οθόνη οθόνης LCD

Εικονική οθόνη LCD 240x320 TFT

2Εικόνα οθόνης LCD TFT 0

Περιγραφή του προϊόντος

20,8 ιντσών TFT LCD 240x320 μεSPI/MCU/RGBδιεπαφή και οθόνη οθόνης LCD IC TFT ST7789V

Το TXW280091B0 είναι μια πλήρης οθόνη TFT-LCD 2,8 ιντσών με ανάλυση 240x320 (240 οριζόντια pixels επί 320 κατακόρυφα pixels array).Η τάση τροφοδοσίας (VCC) για την κίνηση του πίνακα LCD είναι 2.8V έως 3.3V.

Το TXW280091B0 είναι TFT τύπου TN με γωνία θέασης 12:00 και φωτεινότητα 400cd/m2 (τυπική τιμή). Μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C.Το εύρος θερμοκρασίας αποθήκευσης είναι -30 °C έως +80 °C.

Σύντομες λεπτομέρειες για το προϊόν:

1. LCD Μέγεθος: 2.8 ′′ TFT

2Ανάλυση: 240x320

3Γωνία θέασης: 12: 00.

4- Διάσταση του σχεδίου:50*69.2*2.4χμ

5Οδηγός IC: ST7789V

6Τύπος διεπαφής:SPI/MCU/RGB

7. Πίνακα αφής: Χωρίς Πίνακα αφής ((προσαρμόσιμο)

8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C

Προϊόν:	20,8 ιντσών TFT	Εικόνα αφής:	Χωρίς TP (προσαρμόσιμο)
Ψήφισμα:	240x320	Κατεύθυνση θέασης:	12 η ώρα.
Διασύνδεση:	SPI/MCU/RGB	Αριθμός πιν:	50 πινάκια
Σύνδεση:	Σφραγίδα (προσαρμόσιμη)	Φωτεινότητα επιφάνειας:	400 Cd/m2
Εργασιακή θερμοκρασία:	-20°C έως +70°C	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS

Υπηρεσία πελατών

1.Πριν υπογράψουμε επίσημη σύμβαση με τον πελάτη μας, θα βοηθήσουμε στην ανάλυση και την παροχή επαγγελματικής λύσης με βάση τις πληροφορίες του έργου του πελάτη και θα βρεθεί η βέλτιστη λύση.

2Η ερώτησή σας σχετικά με τα προϊόντα ή την τιμή μας θα απαντηθεί σε 24 ώρες.

3Συνεχίστε να ενημερώνετε τους πελάτες μας για τις διαδικασίες παραγωγής και βοηθήστε τους να οργανώσουν έλεγχο ποιότητας στο εργοστάσιο αν χρειαστεί.

4. Ένα έτος εγγύηση για την οθόνη LCD μας μετά την παράδοση. Όλα τα ελαττώματα μπορούν να επιστραφούν και να αντικατασταθούν εντός της περιόδου εγγύησης.

5Ο αγοραστής μπορεί να στείλει τεχνικό στο εργοστάσιο μας για δωρεάν εκπαίδευση πριν την παράδοση.

6Για την απαραίτητη τεχνική ή εμπορική υποστήριξη, θα οργανώσουμε συνεδρίαση, ηλεκτρονική τεχνική εξυπηρέτηση ή τοπική βοήθεια,κλπ για να ανταποκριθεί στις διαφορετικές ανάγκες των πελατών.

2.8" INCH TOUCH LCD ΜΟΔΥΛΟΣ ΣΥΝΟΔΡΟΦΗ

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC 0

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC 1

ΕπενδύσειςΠεριγραφές καρφίτσας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	Εθνική Τράπεζα	Σημείο ισχύος
2	XR	Συντεταγμένες του πίνακα αφής στα δεξιά
3	YD	Συντεταγμένες πίνακα αφής στο κάτω
4	XL	Συντεταγμένες πίνακα αφής στα αριστερά
5	ΕΥ	Συντεταγμένες πίνακα αφής στο επάνω
6~7	ΔΕΔΔΚ(1.8V)	Η τάση Ε/Υ (VDDI έως DGND): 1,65V ~ 3,3V
8~9	ΔΕΔ(2.8V)	Ηλεκτρική τροφοδοσία 2,5V ~ 3,3V
10	IM2	Επιλέξτε τη λειτουργία διεπαφής MCU
11	Δελτίο ΕΕ	Επιλέξτε τη λειτουργία διεπαφής MCU
12	Δελτίο ΕΕ	Επιλέξτε τη λειτουργία διεπαφής MCU
13	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
14	CSX	Ένα σήμα επιλογής τσιπ
15	RS/SCL	Πιν επιλογής δεδομένων / εντολών.
16	WR/RS	Γράψε στροβοσήμα.
17	ΕΠ και ΕΤ	Διάβασε τα δεδομένα στην άνοδο.
18	VSYNC	Σημείο σε RGB I/F.
19	HSYNC	Οριζόντιο συγχρονισμό.
20	ΕΝΑΒΟΛΗ	Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1.
21	PCLK	Σημάδι ρολογιού των pixel σε RGB I/F.
22	ΣΔΑ	Πιν εισόδου διεπαφής SPI.
23~40	DB0~DB17	RGB διεπαφή ή MCU παράλληλη διεπαφή data bus.
41	ΔΕΠ	Πιν εξόδου διεπαφής SPI.
42	Εθνική Τράπεζα	Σημείο ισχύος
43	LEDA	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
44~49	LEDK1~LEDK6	Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου
50	Εθνική Τράπεζα	Σημείο ισχύος

2.8" ΜΟΔΥΛΟ LCD ΑΠΟΧΡΗΣΗΣ ΠΡΟΤΑΚΤΙΚΗΣ ΕΙΜΑΤΙΚΗΣ

Κλειστή λέξη αναζήτησης: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 ιντσών tft lcd, tft lcd 2.8, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft,2,8 ιντσών οθόνη LCD

Ετικέτες:

προϊόντα

Τροποποιημένο:	negotiate
τιμή:	negotiate
Τυπική συσκευασία:	cardboard
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	L/C TT D/P
Ικανότητα εφοδιασμού:	10000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

Guangdong,China

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Τετάρτη:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Minimum Order Quantity:

negotiate

Τιμή:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

Επισημαίνω

ST7789V TFT οθόνη οθόνης LCD

Εικονική οθόνη LCD 240x320 TFT

2Εικόνα οθόνης LCD TFT 0

Περιγραφή του προϊόντος

20,8 ιντσών TFT LCD 240x320 μεSPI/MCU/RGBδιεπαφή και οθόνη οθόνης LCD IC TFT ST7789V

Σύντομες λεπτομέρειες για το προϊόν:

1. LCD Μέγεθος: 2.8 ′′ TFT

2Ανάλυση: 240x320

3Γωνία θέασης: 12: 00.

4- Διάσταση του σχεδίου:50*69.2*2.4χμ

5Οδηγός IC: ST7789V

6Τύπος διεπαφής:SPI/MCU/RGB

7. Πίνακα αφής: Χωρίς Πίνακα αφής ((προσαρμόσιμο)

8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C

Προϊόν:	20,8 ιντσών TFT	Εικόνα αφής:	Χωρίς TP (προσαρμόσιμο)
Ψήφισμα:	240x320	Κατεύθυνση θέασης:	12 η ώρα.
Διασύνδεση:	SPI/MCU/RGB	Αριθμός πιν:	50 πινάκια
Σύνδεση:	Σφραγίδα (προσαρμόσιμη)	Φωτεινότητα επιφάνειας:	400 Cd/m2
Εργασιακή θερμοκρασία:	-20°C έως +70°C	Συμμόρφωση:	Συμμόρφωση με τις απαιτήσεις CE & FCC & RoHS

Υπηρεσία πελατών

2Η ερώτησή σας σχετικά με τα προϊόντα ή την τιμή μας θα απαντηθεί σε 24 ώρες.

5Ο αγοραστής μπορεί να στείλει τεχνικό στο εργοστάσιο μας για δωρεάν εκπαίδευση πριν την παράδοση.

2.8" INCH TOUCH LCD ΜΟΔΥΛΟΣ ΣΥΝΟΔΡΟΦΗ

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC 0

SPI/MCU/RGB Interface 2.8 ιντσών TFT LCD οθόνη με ανάλυση 240x320 και ST7789V LCM Driver IC 1

ΕπενδύσειςΠεριγραφές καρφίτσας

Αριθμός PIN.	Σύμβολο	Λειτουργικό
1	Εθνική Τράπεζα	Σημείο ισχύος
2	XR	Συντεταγμένες του πίνακα αφής στα δεξιά
3	YD	Συντεταγμένες πίνακα αφής στο κάτω
4	XL	Συντεταγμένες πίνακα αφής στα αριστερά
5	ΕΥ	Συντεταγμένες πίνακα αφής στο επάνω
6~7	ΔΕΔΔΚ(1.8V)	Η τάση Ε/Υ (VDDI έως DGND): 1,65V ~ 3,3V
8~9	ΔΕΔ(2.8V)	Ηλεκτρική τροφοδοσία 2,5V ~ 3,3V
10	IM2	Επιλέξτε τη λειτουργία διεπαφής MCU
11	Δελτίο ΕΕ	Επιλέξτε τη λειτουργία διεπαφής MCU
12	Δελτίο ΕΕ	Επιλέξτε τη λειτουργία διεπαφής MCU
13	Επαναφορά	Επαναφορά σήματος εισόδου τερματικού.
14	CSX	Ένα σήμα επιλογής τσιπ
15	RS/SCL	Πιν επιλογής δεδομένων / εντολών.
16	WR/RS	Γράψε στροβοσήμα.
17	ΕΠ και ΕΤ	Διάβασε τα δεδομένα στην άνοδο.
18	VSYNC	Σημείο σε RGB I/F.
19	HSYNC	Οριζόντιο συγχρονισμό.
20	ΕΝΑΒΟΛΗ	Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1.
21	PCLK	Σημάδι ρολογιού των pixel σε RGB I/F.
22	ΣΔΑ	Πιν εισόδου διεπαφής SPI.
23~40	DB0~DB17	RGB διεπαφή ή MCU παράλληλη διεπαφή data bus.
41	ΔΕΠ	Πιν εξόδου διεπαφής SPI.
42	Εθνική Τράπεζα	Σημείο ισχύος
43	LEDA	Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού
44~49	LEDK1~LEDK6	Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου
50	Εθνική Τράπεζα	Σημείο ισχύος

2.8" ΜΟΔΥΛΟ LCD ΑΠΟΧΡΗΣΗΣ ΠΡΟΤΑΚΤΙΚΗΣ ΕΙΜΑΤΙΚΗΣ
