| Τροποποιημένο: | 1 |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Ικανότητα εφοδιασμού: | 10000pcs |
Μοντέλο οθόνης TFT LCD 2,8 ιντσών 240x320 RGB MCU SPI Διασύνδεση με εισαγωγή προϊόντος RTP
| Προϊόν: | 20,8 ιντσών TFT LCD οθόνη |
| Ψήφισμα: | 240*320 |
| Διοικητικός παράγοντας |
ST7789V |
| Κατεύθυνση θέασης: | 12:00 |
| Αριθμός πιν: | 50 πινάκια |
| Φωτεινότητα επιφάνειας: | 400 Cd/m2 |
| Διάρκεια ζωής LED: | 30,000 ώρες |
| Εικόνα αφής: | χωρίςΠίνακα αφής |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διασύνδεση: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Σύνδεση: | Συναρμολόγηση |
| Συμμόρφωση: | Συμμόρφωση με τις απαιτήσεις CE&FCC & RoHS |
Μοντέλο οθόνης TFT LCD 2,8 ιντσών 240x320 RGB MCU SPI InterfaceΣχέδιο προϊόντος
ΕπενδύσειςΠεριγραφές καρφίτσας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό |
| 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2 | XR | Συντεταγμένες του πίνακα αφής στα δεξιά |
| 3 | YD | Συντεταγμένες πίνακα αφής στο κάτω |
| 4 | XL | Συντεταγμένες πίνακα αφής στα αριστερά |
| 5 | ΕΥ | Συντεταγμένες πίνακα αφής στο επάνω |
| 6~7 | ΔΕΔΔΚ(1.8V) | Η τάση Ε/Υ (VDDI έως DGND): 1,65V ~ 3,3V |
| 8~9 | ΔΕΔ(2.8V) | Ηλεκτρική τροφοδοσία 2,5V ~ 3,3V |
| 10 | IM2 | Επιλέξτε τη λειτουργία διεπαφής MCU |
| 11 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής MCU |
| 12 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής MCU |
| 13 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 14 | CSX | Ένα σήμα επιλογής τσιπ |
| 15 | RS/SCL | Πιν επιλογής δεδομένων / εντολών. |
| 16 | WR/RS | Γράψε στροβοσήμα. |
| 17 | ΕΠ και ΕΤ | Διάβασε τα δεδομένα στην άνοδο. |
| 18 | VSYNC | Σημείο σε RGB I/F. |
| 19 | HSYNC |
Οριζόντιο συγχρονισμό. |
| 20 | ΕΝΑΒΟΛΗ | Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1. |
| 21 | PCLK |
Σημάδι ρολογιού των pixel σε RGB I/F |
| 22 | ΣΔΑ |
Πιν εισόδου διεπαφής SPI. |
| 23~40 | DB0~DB17 | RGB διεπαφή ή MCU παράλληλη διεπαφή data bus. |
| 41 | ΔΕΠ | Πιν εξόδου διεπαφής SPI. |
| 42 | Εθνική Τράπεζα | Σημείο ισχύος |
| 43 | LEDA | Ηλεκτρική τροφοδοσία+ για ανόδιο οπίσθιου φωτισμού |
| 44~49 | LEDK1~LEDK6 | Ηλεκτρική τροφοδοσία- για το καθεδόνα του φώτου |
| 50 | Εθνική Τράπεζα | Σημείο ισχύος |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι τύπου φωτισμού άκρων με 6 λευκά LED.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - | 3.2 | V | - |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 120 | - | mA | - |
| Φωτεινότητα (με LCD) | Επτά | ΔΕΠ | - Δεν ξέρω. | cd/m2 | - | |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Σημείωση:
Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του διαμετρήματος στο 50% της αρχικής φωτεινότητας στο IΑΟ χρόνος ζωής του LED θα μπορούσε να μειωθεί εάν λειτουργούσε μεΑείναι μεγαλύτερη από 25mA/LED.

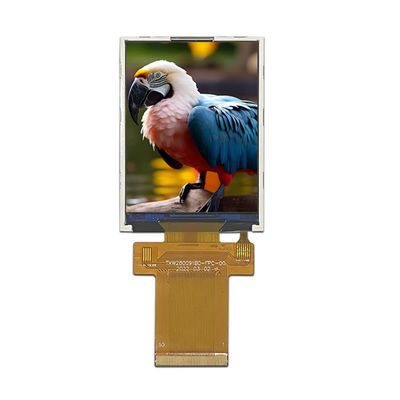

Μοντέλο οθόνης TFT LCD 2,8 ιντσών 240x320 RGB MCU SPI InterfaceΠroduct Εικόνες
Κατασκευές εργοστασίου
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η Tian Xianwei Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Η Tian Xianwei προσφέρει μια ευρεία γκάμα προϊόντων μικρών και μεσαίων μεγεθών μονάδων οθόνης TFT σε μεγέθη που κυμαίνονται από 0.96",1.28", ένα.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" και 32" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) και ούτω καθεξήςΥπάρχουν περισσότερα από 200 τυποποιημένα μοντέλα TFT που παρατίθενται σε αυτόν τον ιστότοπο. Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύπτει από τα τυποποιημένα στοιχεία για να ικανοποιήσει τις απαιτήσεις των πελατών.
Οι οθόνες Tian Xianwei TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυποποιημένων μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμη από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες Tian Xianwei TFT LCD είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική (PCAP touch screen) τεχνολογίαΠολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες Tian Xianwei TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου., μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
