| Τροποποιημένο: | 1 |
| Τυπική συσκευασία: | cardboard |
| Περίοδος παράδοσης: | 16 |
| Ικανότητα εφοδιασμού: | 10000pcs |

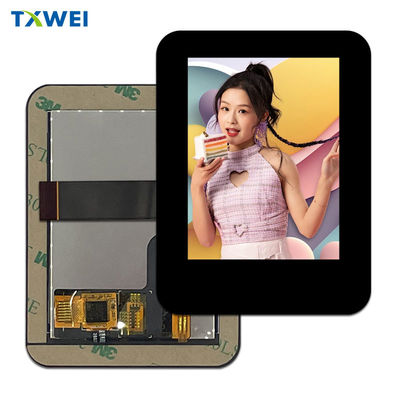

Σχετικά με αυτό το στοιχείο SFTO280PY-7200ACT 2.8 ιντσών χωρητική οθόνη αφής TFT ενότητα
Η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT είναι μια συσκευή που ενσωματώνει προηγμένες τεχνολογίες οθόνης και αφής.Η ακόλουθη είναι μια λεπτομερή εισαγωγή του προϊόντος TXW280115B0-MT:
Πληροφορίες για το προϊόν
- Μεγέθος οθόνης: 2,8 ίντσες
-Αποφάσισμα:480*640pixel
-Τεχνολογία οθόνης: τεχνολογία IPS (In Plane Switching), που παρέχει ευρεία γωνία προβολής και ακρίβεια χρώματος
- φωτεινότητα: 400 νιτ, κατάλληλη για παρακολούθηση σε διάφορες συνθήκες φωτισμού
-Τεχνολογία οθόνης αφής: χωρητική, που παρέχει υψηλή ευαισθησία και ακριβές έλεγχο αφής
- Διασύνδεση: οθόνη TFT που υποστηρίζει SPI (Serial Peripheral Interface) και οθόνη αφής που υποστηρίζει διεπαφές I2C (Inter Integrated Circuit) για εύκολη σύνδεση με μικροελεγκτές ή άλλους επεξεργαστές
-Οπτική σύνδεση: χρήση οπτικής κόλλας για τη σύνδεση της οθόνης αφής και της οθόνης οθόνης, βελτιώνοντας την ακρίβεια αφής και την επίδραση οθόνης
-Πολλαπλή επαφή: συνήθως υποστηρίζει τη λειτουργία πολλαπλής επαφής, επιτρέποντας σε πολλά δάχτυλα να λειτουργούν ταυτόχρονα
-Ανθεκτικότητα: Οι χωρητικές οθόνες αφής είναι πιο ανθεκτικές από τις αντίστοιχες οθόνες αφής και είναι λιγότερο επιρρεπείς σε φυσικές ζημιές
Σενάρια εφαρμογής
- Βιομηχανικός πίνακας ελέγχου: Χρησιμοποιείται για την προβολή και τον έλεγχο βιομηχανικών εξοπλισμού
- Ιατρικός εξοπλισμός: Εμφάνιση σημαντικών πληροφοριών σχετικά με τον ιατρικό εξοπλισμό
-Προϊόντα ηλεκτρονικής κατανάλωσης: όπως συσκευές έξυπνου οικιακού εξοπλισμού, κονσόλες παιχνιδιών, κλπ.
-Στην οθόνη αυτοκινήτου: Χρησιμοποιείται για το ταμπλό ή το σύστημα πληροφορικής και ψυχαγωγίας του οχήματος
-Συστήματα επιχειρηματικής πληροφόρησης: όπως μηχανές POS, τερματικά αυτοεξυπηρέτησης κλπ.
Πλεονεκτήματα του προϊόντος
-Υψηλή φωτεινότητα: φωτεινότητα 400nits εξασφαλίζει καθαρή εμφάνιση σε διάφορες συνθήκες φωτισμού
- Υψηλή αντίθεση: Η τεχνολογία IPS παρέχει καλύτερη αντίθεση και χρωματική απόδοση
-Πολλαπλή αφής: Η χωρητική οθόνη αφής υποστηρίζει πολλαπλή αφής, παρέχοντας μια πιο ομαλή διαδραστική εμπειρία
- Οπτική σύνδεση: ενισχύει την επίδραση της οθόνης και την ακρίβεια της αφής.
Συνοπτικά, η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT συνδυάζει υψηλή φωτεινότητα, υψηλή αντίθεση και χαρακτηριστικά πολλαπλής αφής,καθιστώντας το κατάλληλο για διάφορα σενάρια εφαρμογής και παρέχοντας εξαιρετική εμπειρία αλληλεπίδρασης χρήστη.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 2.8 ίντσες | Διαγώνια |
| Αριθμός pixel |
480*3RGB ((H) X640 ((V) |
Πιξέλες |
| Περιοχή εμφάνισης | 43.20 ((H) x57.60 ((V) | χμ |
| Πίτσα των pixel | 0.180 ((H) x0.180 ((V) | χμ |
| Διάσταση του σχεδίου |
46.9*66.5*2.35 |
χμ |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - Ναι. |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - Ναι. |
| Κατεύθυνση θέασης | Όλες | - Ναι. |
| Εμφάνιση χρώματος | 262 χλμ. | - Ναι. |
| Φωτεινότητα ((cd/m2) | 400 | νιτ |
|
Επικοινωνία με τον οδηγό αφής |
GT911 |
- Ναι. |
| Διασύνδεση |
ΜΙΠΙ |
|
| Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED | - Ναι. |
| Δραστηριότητα IC |
ST7701S |
|
| Θερμοκρασία λειτουργίας | -20~70 | °C |
| Θέρμανση αποθήκευσης | -30~80 | °C |
| Εικόνα αφής | Εικονική οθόνη αφή | |
| Διασύνδεση με οθόνη αφής | Ι2C | |
| Συγκρότηση TFT+CTP | Οπτική σύνδεση |
Σχεδιασμός περίγραμμα
Αβ-σούληΜαξίμουRΑρκετά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας LCM | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης LCM | ΤΕΜΤ | - 30 | +80 | °C |
| Θερμοκρασία και υγρασία λειτουργίας TP (20% ~ 90%RH) | ΤΕΠΕ | -20 | +70 | °C |
| Θέρμανση και υγρασία αποθήκευσης (20% ~ 90%RH) | ΤΕΜΤ | - 30 | +80 | °C |
| Η υγρασία | RH | - | 90 | % |
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | Λειτουργικό |
| 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2 | Δ0Ν | Αρνητική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος |
| 3 | Δ0Π | Θετική πολικότητα δεδομένων διαφορικής χαμηλής τάσης 0 σήματος |
| 4 | Εθνική Τράπεζα | Σημείο ισχύος |
| 5 | D1N | Αρνητική πολικότητα σήματος διαφοράς χαμηλής τάσης 1 |
| 6 | D1P | Θετική πολικότητα σήματος διαφοράς χαμηλής τάσης 1 |
| 7 | Εθνική Τράπεζα | Σημείο ισχύος |
| 8 | ΚΛΚΝ | Αρνητική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 9 | CLKP | Θετική πολικότητα του σήματος ρολογιού διαφορικής χαμηλής τάσης |
| 10 | Εθνική Τράπεζα | Σημείο ισχύος |
| 11 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 12 | ΤΕ | Φρέμα σφυγμό κεφαλιού για φαινόμενο ρήξης. |
| 13 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 14 | ΔΕΔΔΚ | Ηλεκτρική παροχή για I/O. |
| 15 | ΚΑΠ | Ηλεκτρική τροφοδοσία για LCD. |
| 16 | CTP_VDD | Πίνακας αφής Ηλεκτρική τροφοδοσία 2.8~3.3V |
| 17 | CTP_SDA | Πληροφορίες I2C από το οθόνο αφής |
| 18 | CTP_SCL | Χρονομετρητής I2C με πίνακα αφής |
| 19 | CTP_INT | Απόδοση διακοπής πίνακα αφής |
| 20 | CTP_RST | Επαναφορά του πίνακα αφής |
| 21 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 22 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
Οπτική προδιαγραφή
Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
|
|
