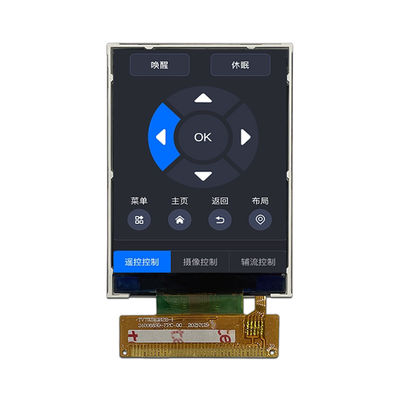

Προσαρμοσμένη μονάδα οθόνης MCU TFT LCD 240*320 2.4 ιντσών ST7789V

Ονομασία προϊόντος: TXW240088S0 2,4-ιντσών TFT LCD Μοντέλο

Σύνοψη του προϊόντος:

Το TXW240088S0 είναι μια μονάδα LCD TFT 2,4 ιντσών που σχεδιάστηκε και κατασκευάστηκε από την Shenzhen Tianxianwei Technology Co., Ltd.Η ενότητα αυτή είναι κατάλληλη για διάφορες ηλεκτρονικές συσκευές και σενάρια εφαρμογής λόγω της υψηλής ανάλυσης, πλούσια χρωματική απεικόνιση και εξαιρετική απόδοση οθόνης.

Χαρακτηριστικά του προϊόντος:

Προδιαγραφές οθόνης: 240xRGBx320 pixel, παρέχοντας καθαρή απεικόνιση εικόνας και κειμένου.

Χρησιμοποιείται IC οδηγού: ST7789V2-G4-A από την Sitronix για τη διασφάλιση σταθερής απόδοσης και συμβατότητας.

Επιλογή χρωμάτων: Υποστηρίζει χρώματα 65K/262K, λογισμικό ρυθμιζόμενο για να ικανοποιεί διαφορετικές απαιτήσεις χρώματος.

Τύπος φωτισμού: Λευκό φως LED, με ομοιόμορφη φωτεινότητα και χρώμα.

Τύπος διεπαφής: διεπαφή MCU 16 bit, βολική για σύνδεση και μετάδοση δεδομένων με μικροελεγκτές.

Προσαρμοστικότητα στο περιβάλλον: Το εύρος θερμοκρασίας εργασίας είναι -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης είναι -30 °C έως +80 °C, κατάλληλο για διάφορες περιβαλλοντικές συνθήκες.

Περιβαλλοντικές απαιτήσεις: συμμόρφωση με τα πρότυπα RoHS, υλικά και επεξεργασία χωρίς μόλυβδο, προστασία του περιβάλλοντος.

Τεχνικές προδιαγραφές:

Τύπος οθόνης: πλήρως έγχρωμη TFT LCD

Διευκόλυνση των εικονοστοιχείων: Διευκόλυνση λωρίδας RGB

Διαχωρισμός των εικονοστοιχείων: 0,153 (H) x 0,153 (V) χιλιοστά

Περιοχή δραστηριότητας: 36,72 (H) x 48,96 (V) χιλιοστά

Προοπτική: Όλες οι 0'00

Μέγεθος μονάδας: 42,72 (W) x 58,50 (H) x 2,15 (T) χιλιοστά

Σύστημα φώτων πίσω: 4 λευκά LED, προωθητική τάση 2,8V έως 3,2V, προωθητικό ρεύμα 80mA

Φωτεινότητα: 550 cd/m2 (τυπική τιμή)

Ομοιότητα: 80% (ελάχιστη τιμή)

Θερμοκρασία λειτουργίας: -20 °C έως +70 °C

Θερμοκρασία αποθήκευσης:- 30 °C έως +80 °C

Η υγρασία: 90% RH

Πολυδιάστατες εφαρμογές: Είτε πρόκειται για εξοπλισμό φωτογραφίας, τηλεχειριστήρια, έξυπνους διακόπτες, ψηφιακές κάμερες, μουσικά εφέ, καταγραφείς οδήγησης, κλπ.,Το TXW200078B0 μπορεί να προσαρμοστεί τέλεια και να επιδείξει την εξαιρετική του απόδοση.

Περιγραφή λειτουργίας ενότητας

Η ενότητα περιέχει πολλαπλές καρφίτσες για την υλοποίηση διαφορετικών λειτουργιών, συμπεριλαμβανομένων, μεταξύ άλλων:

GND: Power Ground

CS: Πιν εισόδου σήματος επιλογής τσιπ

RS: Εμφάνιση δεδομένων/εντύπωση επιλογής εντολής

WR: MCU παράλληλη διεπαφή εγγραφή ενεργοποιήστε

RD: Διαβάστε τα δεδομένα για την άνοδο

DB0-DB15: Παράλληλη διασύνδεση MCU

Επαναφορά: Επαναφορά του τερματικού εισόδου σήματος, ισχύει χαμηλό επίπεδο

IOVCC: τροφοδοσία I/O

VCC: τροφοδοσία, 2,5V έως 3,3V

LEDK1-LEDK4: τροφοδοσία ηλεκτρικής ενέργειας για το τερματικό εισερχόμενο κάθοδο οπίσθιου φωτισμού

LEDA: τροφοδοσία ισχύος εισόδου ανόδου για το φως του φόντου

Ηλεκτρικά χαρακτηριστικά: παρέχει σταθερό εύρος τάσης τροφοδοσίας, με τάση τροφοδοσίας I/O που κυμαίνεται από 1,65V έως 3,3V και τάση τροφοδοσίας DC/DC που κυμαίνεται από 2,5V έως 3,3V,διασφάλιση σταθερής λειτουργίας της μονάδας υπό διαφορετικές συνθήκες τροφοδοσίας.

Αξιοπιστία και διάρκεια ζωής: Τα LED έχουν μακρά διάρκεια ζωής έως και 30000 ώρες, πράγμα που σημαίνει μεγαλύτερους κύκλους συντήρησης και χαμηλότερα κόστη αντικατάστασης.

Τεχνική υποστήριξη και υπηρεσίες: Η εταιρεία Shenzhen Tianxianwei Technology Co., Ltd. παρέχει επαγγελματική τεχνική υποστήριξη και εξυπηρέτηση πελατών για να διασφαλίσει ότι οι πελάτες μπορούν να λάβουν έγκαιρη βοήθεια κατά τη χρήση.

Προσαρμοσμένες υπηρεσίες: Με βάση τις ανάγκες των πελατών, μπορούν να παρέχονται προσαρμοσμένες λύσεις, συμπεριλαμβανομένων των διαστάσεων, των διεπαφών και άλλων χαρακτηριστικών, για την κάλυψη ειδικών απαιτήσεων εφαρμογής.

Η Shenzhen Tianxianwei Technology Co., Ltd. δεσμεύεται να παρέχει υψηλής ποιότητας λύσεις οθόνης.είναι η ιδανική επιλογή για τις ανάγκες οθόνης ηλεκτρονικών προϊόντωνΓια περαιτέρω πληροφορίες για το προϊόν ή τεχνική υποστήριξη, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπο πωλήσεων μας.
