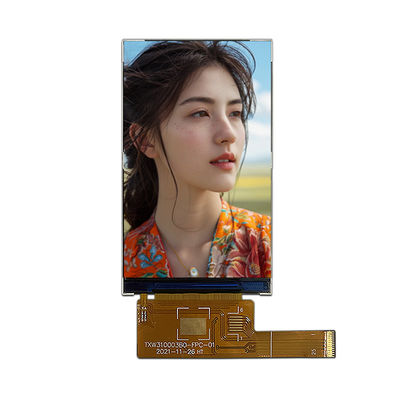

Διασύνδεση RGB 3.1inch tft lcd module 480*RGB*800 Ανάλυση ST7701S Driver IC

Ανάλυση πλεονεκτημάτων του προϊόντος TXW310003B0

1Δείχνει πλεονεκτήματα απόδοσης

• Υψηλή Ανάλυση και Χρωματική Αντιπροσώπευση
• Ανάλυση 480 × RGB × 800, που υποστηρίζει 16,7M χρώματα (συντάσσεται μέσω λογισμικού IC οδηγού), ικανοποιώντας τις απαιτήσεις υψηλής ευκρίνειας εικόνας και λεπτών χρωμάτων.
• Η διάταξη των εικονοστοιχείων των κατακόρυφων λωρίδων RGB βελτιώνει την αναπαραγωγή χρωμάτων και την οξύτητα της οθόνης, κατάλληλη για την εμφάνιση κειμένου, διαγραμμάτων και δυναμικών εικόνων.

Όλες οι προβολές

• Με την υιοθέτηση της λειτουργίας οθόνης κανονικά μαύρο, με υψηλή αντίθεση και μια γωνία θέασης όλων των κατευθύνσεων (πάνω, κάτω, αριστερά, δεξιά), δεν υπάρχει πρόβλημα χρώματος ή αντιστροφή κλίμακας γκρι.

Βελτιστοποίηση οπτικών παραμέτρων

• Ομοιόμορφη φωτεινότητα ≥ 80%, εξασφαλίζοντας σταθερή φωτεινότητα σε όλες τις περιοχές της οθόνης και μειώνοντας την όραση.
• Το σύστημα φώτισμού πίσω χρησιμοποιεί 6 λευκά φώτα LED με προσαρμόσιμες τιμές τυπικής φωτεινότητας (TBD), που υποστηρίζουν σαφή απεικόνιση σε περιβάλλοντα υψηλής φωτεινότητας.

2Πλεονεκτήματα διεπαφής και συμβατότητας

Διασύνδεση MIPI-DSI υψηλής ταχύτητας

• Υποστηρίζει διεπαφή MIPI 2 καναλιών (High Speed Mode), υψηλή ταχύτητα μετάδοσης, συμβατή με τις κύριες πλατφόρμες επεξεργαστών (όπως ARM, Qualcomm, κλπ.), απλοποιώντας τον σχεδιασμό υλικού.
• Παροχή λειτουργίας χαμηλής ισχύος για τη μείωση της κατανάλωσης ενέργειας και την παράταση της ζωής της μπαταρίας της συσκευής σε στατικές εικόνες.
• Ενσωματωμένη λειτουργία χειρισμού με άγγιγμα
• Αποθηκευμένη διεπαφή I2C (CTP_SDA/SCL) και σήμα διακοπής (CTP_INT), που υποστηρίζει την επέκταση των χωρητικών/αντίστοιχων οθονών αφής για τη βελτίωση της εμπειρίας αλληλεπίδρασης ανθρώπου-μηχανής.
• Ανεξάρτητη τροφοδοσία με επαφή (2.8V CTP_VCC) για την αποφυγή παρεμβολών σήματος.

3Αξιόπιστη και προσαρμόσιμη στο περιβάλλον

• Λειτουργία σε μεγάλη θερμοκρασία και αυστηρές δοκιμές
• Περιοχή θερμοκρασίας εργασίας:- 20 °C έως 70 °C, θερμοκρασία αποθήκευσης:- 30 °C έως 80 °C, κατάλληλη για έξυπνα ηλεκτρονικά, βιομηχανικά, ιατρικά και άλλα περιβάλλοντα.
• Πέρασε 50 δοκιμές θερμού και κρύου σοκ (-20 °C) ̇ 60 °C κύκλος και 96 ώρες υψηλής θερμοκρασίας και υψηλής υγρασίας (50 °C/90% RH) για να εξασφαλιστεί μακροχρόνια σταθερότητα.

Σχεδιασμός μακράς διάρκειας λειτουργίας συστήματος φώτων πίσω

• Η διάρκεια ζωής των LED είναι 30000 ώρες (με μείωση της φωτεινότητας έως 50%), υπολογιζόμενη βάσει 8 ωρών καθημερινής χρήσης, η οποία μπορεί να διαρκέσει περισσότερο από 10 έτη και να μειώνει το κόστος συντήρησης.
• Ο σχεδιασμός του κυκλώματος οδηγού φώτων είναι απλός (6 LED σε σειρά), υποστηρίζει σταθερό έλεγχο ρεύματος και αποτρέπει τη ζημιά από υπερ-ρεύμα.

4"Μικρή κατανάλωση ενέργειας και εξοικονόμηση ενέργειας"

Αποδοτική διαχείριση ενέργειας

• ρεύμα λειτουργίας ≤ 50mA, κατανάλωση ισχύος σε κατάσταση αδράνειας ≤ 150 μA, κατάλληλο για συσκευές που τροφοδοτούνται από μπαταρίες (όπως φορητά τερματικά και συσκευές IoT).
• Υποστηρίζει εισόδους μεγάλης τάσης VCC (2.6-3.6V) και IOVCC (1.65-3.3V), συμβατές με πολλαπλές λύσεις τροφοδοσίας.
• Περιβαλλοντική συμμόρφωση
• Σύμφωνα με τα πρότυπα RoHS, τα υλικά και οι διαδικασίες είναι απαλλαγμένα από μόλυβδο, πληρούν τις περιβαλλοντικές απαιτήσεις για εξαγωγή στις ευρωπαϊκές και αμερικανικές αγορές.

5Πλεονεκτήματα σχεδιασμού και ενσωμάτωσης

Σύνθετο μοντελοποιημένο σχέδιο

• Το μέγεθος της ενότητας είναι 43,48 × 74,72 × 1,74 mm, με πάχος μόλις 1,74 mm, κατάλληλο για ενσωματωμένες συσκευές με περιορισμένο χώρο

Σενάρια εφαρμογής

1. Βιομηχανικός εξοπλισμός: Ανθρώπινη διεπαφή μηχανής (HMI), Πίνακας ελέγχου
2. Καταναλωτικά ηλεκτρονικά: φορητές συσκευές, οθόνες έξυπνου σπιτιού
3. Ιατρικός εξοπλισμός: Μικρή μονάδα απεικόνισης οργάνων

Συνοψίστε

Το TXW310003B0 έχει γίνει η προτιμώμενη λύση οθόνης για έξυπνα ηλεκτρονικά, βιομηχανικά, καταναλωτικά, ιατρικά και άλλα πεδία λόγω της οθόνης υψηλής ανάλυσης, της πλήρους εμπειρίας προβολής,αξιοπιστία σε υψηλές θερμοκρασίεςΜε τη χρήση αυστηρών δοκιμών αξιοπιστίας και περιβαλλοντικής πιστοποίησης, εξισορροπεί τις επιδόσεις και τη μακροπρόθεσμη σταθερότητα.βοηθώντας τους πελάτες να εκφορτώσουν γρήγορα τα προϊόντα τους και να μειώσουν το κόστος συντήρησης.

σχέδιο σχεδιασμού

σχέδιο προϊόντος
