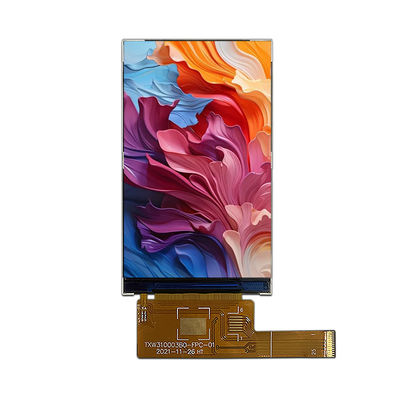

3.1inch 480*800 RGB interface ST7701S 54pin μικρού μεγέθους LCD οθόνη

TXW310003B0 3,1 ιντσών Βιομηχανική οθόνη LCD εισαγωγή προϊόντος

1Δυναμικότητα οθόνης πυρήνα

1.1Διάφραση υψηλής ευκρίνειας IPS

Χρησιμοποιώντας ένα πάνελ ανάλυσης 3,1 ιντσών 480 × 800 (307PPI πυκνότητα pixel) και τεχνολογία ευρείας γωνίας θέασης IPS, επιτυγχάνεται:

Πλήρης γωνία θέασης 178 ° οπτική περιοχή

20001 οθόνη υψηλής αντίθεσης

72% κάλυψη χρωματικής γκάμας NTSC

16.7 εκατομμύρια έγχρωμη πλήρης έγχρωμη οθόνη

1.2Οπτικές παραμέτρους επαγγελματικού επιπέδου

400nits υψηλή φωτεινότητα (τυπική τιμή)

700Σχεδιασμός διαπερατότητας

Επεξεργασία επιφάνειας υποστήριξης κατά της λάμψης (προαιρετική)

2Σχεδιασμός αξιοπιστίας βιομηχανικού επιπέδου

2.1Προσαρμοστικότητα σε σκληρά περιβάλλοντα

Θερμοκρασία λειτουργίας: -20 °C~+70 °C (υποστηρίζει στιγμιαία τιμή κορυφής 85 °C)

Θερμοκρασία αποθήκευσης:- 30°C~+80°C

Ανεκτικότητα υγρασίας: 95% RH μη συμπυκνωτικό περιβάλλον

Επίπεδο αντιδονήσεων: επιτάχυνση 5G (10-500Hz)

2.2Λύσεις διεπαφής και οδηγού

Εφοδιασμένο με διακόπτη οθόνης ST7701S

Διασύνδεση RGB 24 bit (54 πιν FPC)

Υποστηρίζει την εξασθένηση PWM (περίοδος συχνοτήτων: 1K-50KHz)

Τυπική κατανάλωση ενέργειας: 1,2 W @ όλα λευκή οθόνη

3"Σχεδιασμός δομικών κατασκευών ακριβείας"

3.1Συμπληρωματική συσκευασία

Περιοχή εμφάνισης: 40,32 × 67,2 mm (διαγώνια 79 mm)

Συνολικές διαστάσεις: 43,48 × 74,72 × 1,74 mm

0Σχεδιασμός στενών ορίων.5 mm

Υποστήριξη της ενσωμάτωσης χωρητικών/αντίστατων οθονών αφής

3.2Συμφωνία εγκατάστασης

Παροχή θέσεων τρυπών εγκατάστασης σύμφωνα με τις προδιαγραφές M2

Προσαρμόσιμο μεταλλικό κάλυμμα προστασίας

Πολυκατευθυντική εγκατάσταση που τοποθετείται προς τα πίσω/πλευρά για υποστήριξη

4Τυπικά σενάρια εφαρμογής

4.1Το πεδίο έξυπνου σπιτιού

Κεντρικό πάνο κλιματισμού

Διανοητική εμφάνιση κατάστασης διακόπτη

Διασύνδεση συστήματος ελέγχου πρόσβασης

4.2Σενάρια βιομηχανικού ελέγχου

Τερματικό ελέγχου PLC

Δείκτης αναγνώρισης οργάνου

Ηλεκτρονικά συστήματα χειρισμού

4.3Εφαρμογή ειδικού εξοπλισμού

Μηχανές καταγραφής οδήγησης για αυτοκίνητα

Ιατρικός εξοπλισμός παρακολούθησης

Εξωτερικό χειροκίνητο τερματικό

5Υπηρεσίες προστιθέμενης αξίας τεχνολογίας

Παροχή ανοιχτού πλαισίου / LCM αρθρωτής παροχής

Υποστήριξη προσαρμοσμένης ανάπτυξης firmware UI

Προαιρετικό διάλυμα βελτίωσης ευανάγνωστης με ηλιακό φως

Παροχή λύσεων προστασίας EMC/ESD

Αυτή η μονάδα οθόνης έχει περάσει από την πιστοποίηση RoHS και CE και συνοδεύεται από κιτ δοκιμών οθόνης και έγγραφα ανάπτυξης.Υποστηρίζει ταχεία ολοκλήρωση με τις κύριες ενσωματωμένες πλατφόρμες (STM32/ARM/Linux)Ο τυπικός κύκλος παραγωγής είναι 8-10 εβδομάδες και μπορεί να παρέχεται ένα επίπεδο τιμολόγησης σύμφωνα με τις ανάγκες των πελατών.

Προσαρμοσμένες προτάσεις διαδικασίας

• Ανάλυση των απαιτήσεων: διευκρινίστε τις ειδικές απαιτήσεις για τη χαμηλή κατανάλωση ενέργειας και τις επιδόσεις χρώματος (όπως η στόχος κατανάλωση ενέργειας, η ακρίβεια χρώματος κλπ.).
• Ρυθμίσεις παραμέτρων: Βελτιστοποίηση της φωτεινότητας του φώτου, των παραμέτρων χρώματος και του ρυθμού ανανέωσης μέσω σχεδιασμού τσιπ και υλικού οδηγού.
• Εφαρμογή των προδιαγραφών που καθορίζονται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 528/2012
• Παραγωγή σε παρτίδες: Μετά την ολοκλήρωση του εξατομικευμένου σχεδιασμού, πραγματοποιείται η μαζική παραγωγή και παράδοση.

σχέδιο σχεδιασμού

σχέδιο προϊόντος

Η Tianxianwei ιδρύθηκε το 2014. Η εταιρεία διαθέτει εργαστήριο χωρίς σκόνη κατηγορίας 2000 εξοπλισμένο με πλήρως αυτοματοποιημένο εξοπλισμό παραγωγής και υψηλής ποιότητας παραγωγή

Παροχή λύσεων εφαρμογής προϊόντων πλήρους μεγέθους, υποστήριξη προσαρμογής προϊόντων υψηλής ποιότητας υψηλής φωτεινότητας και ικανοποίηση των αναγκών πολλών βιομηχανιών.Έχοντας πολλαπλά δικαιώματα πνευματικής ιδιοκτησίας (συμπεριλαμβανομένων των εμπορικών σημάτων), τα διπλώματα ευρεσιτεχνίας και τα δικαιώματα πνευματικής ιδιοκτησίας λογισμικού) και την απόκτηση σχετικών πιστοποιητικών ειδίκευσης και διοικητικών αδειών
