3.5 ιντσών TFT 320*480 ILI9488 40pin IPS LCD οθόνη με RGB διεπαφή

TXW350141N0:3.5 "Μονάδα LCD TFT εισαγωγή και χρήση του προϊόντος

Επισκόπηση προϊόντος

Το TXW350141N0 είναι μια μονάδα LCD TFT 3,5 ιντσών που παράγεται από την Shenzhen Tianxianwei Technology Co., Ltd.Υιοθετεί ανάλυση 320RGB480 και έχει εξαιρετικά εφέ οθόνης και ευρύ φάσμα πεδίων εφαρμογήςΤο προϊόν αυτό ενσωματώνει προηγμένη τεχνολογία TFT και οθόνη LCD IPS, παρέχοντας στους χρήστες μια λεπτή και πολύχρωμη οπτική εμπειρία.

Με την ταχεία ανάπτυξη του βιομηχανικού αυτοματισμού, της ιατρικής ηλεκτρονικής, των έξυπνων σπιτιών και άλλων τομέων,οι πολύ αξιόπιστες και υψηλής απόδοσης οθόνες και μονάδες αφής έχουν γίνει βασικά στοιχεία για αναβαθμίσεις συσκευώνΤο τυπικό μοντέλο οθόνης LCD TXW350141N0 που κυκλοφόρησε από την εταιρεία Shenzhen Tianxianwei Technology Co., Ltd.γίνεται η ιδανική επιλογή για λύσεις οθόνης βιομηχανικής ποιότητας λόγω της εξαιρετικής απόδοσης οθόνης, σταθερή προσαρμοστικότητα στο περιβάλλον και ολοκληρωμένη λειτουργία αφής.

Αριθμός μοντέλου:TXW350141N0
Μέγεθος:3.5 ίντσες
Αριθμός εικονοστοιχείων:320*480
Κατεύθυνση προβολής:IPS
Διασύνδεση οθόνης:RGB 40 PIN
Εμφάνιση IC:ILI9488
Φωτεινότητα: 500 νιτ
Ενεργός χώρος:48.96*73.44 ((mm)
Μέγεθος περίγραμμα:54.48*84.71*2.2 (mm)
Θερμοκρασία λειτουργίας: -20+70°
θερμοκρασία αποθήκευσης: -30+80°
Πεδίο εφαρμογής: Οικιακές συσκευές, βιομηχανικές οθόνες σειριακών θύρων, οθόνες 3D εκτυπωτών, οθόνες αυτοκινήτων, όργανα δοκιμών, ιατρικές οθόνες

ΛΟΓΙΚΗ ΤΟΥ ΠΡΟΔΟΚΟΥ

1. Η υψηλής ανάλυσης οθόνη

320RGB480 ανάλυση: Παρέχει καθαρή και λεπτή απεικόνιση εικόνας, κατάλληλη για διάφορες απαιτήσεις υψηλής ακρίβειας απεικόνισης.

16.7M έγχρωμη οθόνη: Μέσω της επιλογής λογισμικού, μπορούν να επιτευχθούν πλούσια επίπεδα χρώματος για να ικανοποιηθούν διαφορετικές οπτικές ανάγκες.

2. Ευρεία προοπτική

Πίνακας LCD IPS: Παρέχει πλήρη εμπειρία προβολής, επιτυγχάνοντας συνεπή αποτελέσματα εμφάνισης σε κάθε γωνία.

3Σύστημα φώτων πίσω

7 λευκό φως LED: ομοιόμορφη φωτεινότητα, έως 500 cd/m2 (τυπική τιμή), κατάλληλη για διάφορα περιβάλλοντα φωτισμού.

Μακρόχρονη διάρκεια ζωής: Το LED έχει διάρκεια ζωής έως 30000 ώρες (όταν η φωτεινότητα πέφτει στο 50% της αρχικής φωτεινότητας), εξασφαλίζοντας μακροχρόνια σταθερότητα κατά τη χρήση.

4Πλούσιες διεπαφές

Διασύνδεση RGB: υψηλής ταχύτητας μετάδοση δεδομένων, υποστηρίζει υψηλή ανανεωτική ταχύτητα.

Λειτουργία αφής (προαιρετική): Υποστηρίζει αντίσταση ή χωρητική αφής (ανάλογα με το συγκεκριμένο μοντέλο) για τη βελτίωση της εμπειρίας αλληλεπίδρασης του χρήστη.

5. Λειτουργία ευρείας θερμοκρασίας

Πεδίο θερμοκρασίας λειτουργίας:- Κατάλληλο για διάφορα σκληρά περιβάλλοντα από 20 °C έως 70 °C.

Περιοχή θερμοκρασίας αποθήκευσης:- 30 °C έως 80 °C για τη διασφάλιση μακροχρόνιας σταθερότητας αποθήκευσης.

Χρήση

一Σύνδεση υλικού.

Σύνδεση διεπαφής: Συνδέστε τη διεπαφή MIPI της μονάδας TXW350141N0 με την αντίστοιχη διεπαφή του κύριου ελεγκτή.

Σύνδεση τροφοδοσίας: Παροχή σταθερής τάσης τροφοδοσίας (VDDIO: 1,65-3,3V, VDD: 2,5-3,3V) για τη μονάδα και σύνδεσή της με την τροφοδοσία τροφοδοσίας φώτων.

Λειτουργία αφής (εάν ισχύει): Συνδέστε τη διεπαφή του IC αφής για να διασφαλιστεί ότι η λειτουργία αφής είναι κανονική.

二Διαμόρφωση λογισμικού

Εγκατάσταση οδηγού: εγκατάσταση του αντίστοιχου προγράμματος οδηγού σύμφωνα με τις προδιαγραφές και το εγχειρίδιο δεδομένων του IC οδηγού (ILI9488) που παρέχεται.

Ρυθμίσεις παραμέτρων οθόνης: Οι παραμέτροι οθόνης όπως η ανάλυση και η λειτουργία χρώματος μπορούν να ρυθμιστούν μέσω λογισμικού.

Ρυθμίσεις παραμέτρων αφής (εάν ισχύει): Ρυθμίστε τις παραμέτρους του IC αφής, όπως ευαισθησία αφής, περιοχή αφής κλπ.

三Δραστηριώδης δοκιμές

Δοκιμή οθόνης: Μετά τη σύνδεση της διαμόρφωσης υλικού και λογισμικού, πραγματοποιείται δοκιμή οθόνης για να εξασφαλιστεί ότι η εικόνα εμφανίζεται κανονικά.

Δοκιμές αφής (εάν ισχύει): Διενεργείται δοκιμή λειτουργίας αφής για να εξασφαλίζεται ευαίσθητη και ακριβής απάντηση αφής.

Δοκιμές προσαρμοστικότητας στο περιβάλλον: Διενεργούνται δοκιμές σε διαφορετικά περιβάλλοντα θερμοκρασίας και υγρασίας για να εξασφαλίζεται η σταθερότητα και η αξιοπιστία της μονάδας.

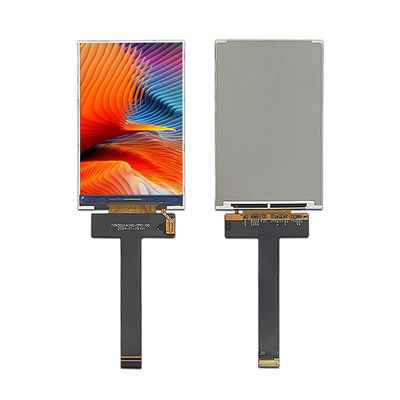

Φωτογραφία προϊόντος

Το TXW350141N0 δεν είναι μόνο μια υψηλής απόδοσης μονάδα οθόνης, αλλά και το "εικονικό και διαδραστικό κέντρο" για την αναβάθμιση έξυπνων συσκευών.Η ιδέα σχεδιασμού που εξισορροπεί την απόδοση και την αξιοπιστία παρέχει σταθερή τεχνική υποστήριξη για την καινοτομία προϊόντων σε βιομηχανίες όπως η υγειονομική περίθαλψη και τα καταναλωτικά ηλεκτρονικάΕάν θέλετε να μάθετε περισσότερες τεχνικές λεπτομέρειες ή να ζητήσετε δείγματα, παρακαλούμε επικοινωνήστε με την εξυπηρέτηση πελατών.
