Περιγραφή της μονάδας οθόνης TFT LCD βιομηχανικής κλάσης 0,96 ιντσών
Ως αναδυόμενη τεχνολογία οθόνης, οι οθόνες IPS LCD με λωρίδες έχουν σταδιακά προσελκύσει την προσοχή των χρηστών λόγω των μοναδικών πλεονεκτημάτων τους και των ευρέων σενάριων εφαρμογής.Το πανοραμικό οπτικό αποτέλεσμα είναι πιο άνετο.Παράλληλα, η σχεδίαση αυτή καθιστά επίσης την οθόνη πιο εργονομική και ευκολότερη στη χρήση.καθώς και να βελτιώσει την οπτική εμπειρία του χρήστηΤο πλεονέκτημα μιας οθόνης IPS LCD σε σχήμα ράβδου είναι η χαμηλή κατανάλωση ενέργειας, πράγμα που σημαίνει ότι παράγει λιγότερη θερμότητα κατά τη διάρκεια της λειτουργίας και δεν απαιτεί μεγάλους απορροφητές θερμότητας.μειώνοντας έτσι την απώλεια ενέργειας και τη ρύπανση του περιβάλλοντος.
Το TXW096006S1 είναι μια μονάδα TFT 0,96 ιντσών με τεχνολογία IPS ανάλυσης 80 * 160.Προσαρμόσιμη οθόνη αφής PCAP πολλών σημείων που υποστηρίζει διεπαφή I2CΗ λειτουργικότητά του σε πολλά σημεία αφής και η εξαιρετική οπτική του απόδοση την καθιστούν ιδανική επιλογή για απαιτητικές εφαρμογές.
Αυτή η οθόνη συνδυάζει την προηγμένη τεχνολογία οθόνης, ισχυρή απόδοση και πολυλειτουργική συμβατότητα, καθιστώντας την την καλύτερη λύση για διάφορα οχηματαγωγικά, βιομηχανικά, ιατρικά,και εφαρμογές έξυπνου σπιτιού.
- Χαμηλή τάση εισόδου: VDD: 2,8~3,3V,
Χρώματα οθόνης TFT LCD: 16,7M χρώματα
-Διασύνδεση CPU: -SPI 4 BIT Interface
- Εσωτερικό κύκλωμα τροφοδοσίας.
| Γενικές πληροφορίες | Προδιαγραφές | Μονάδα |
| Περιοχή εμφάνισης (AA) |
10.8(H) * 21.7(V) -(0.96 ίντσες) |
χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 16.7M | χρώματα |
| Αριθμός εικονοστοιχείων |
80*3RGB ((H) X160 ((V) |
κουκίδες |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - |
| Πίτσα των pixel |
0.135*0.1356 |
χμ |
| Γωνία θέασης | Όλες | Ώρα |
| Δραστηριότητα IC |
ΣΤ7735 |
- |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | - |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας |
-20+70 |
°C |
| Θέρμανση αποθήκευσης |
-30+80 |
°C |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι τύπου φωτισμού άκρων με 1 λευκό LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - Δεν ξέρω. | 3.2 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 20 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 600 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Διάγραμμα μονάδας οθόνης TFT LCD βιομηχανικής κλάσης 0,96 ιντσών
Χαρακτηριστικά μονάδας φώτων πίσω
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 3 | ΣΔΑ | πινάκιο σήματος εισόδου/έξόδου |
| 4 | ΣΚΛ | Σύγχρονη καρφίτσα σήματος ρολογιού |
| 5 | RS | Εμφάνιση δεδομένων/εντύπωση επιλογής εντολής |
| 6 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. |
| 7 | ΚΑ |
Τσιπ επιλέξτε πιν εισόδου σήματος |
| 8 | Εθνική Τράπεζα | Γκόουντ |
| 9 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 10 | ΔΕΔ | ΠΡΟΣΠΟΡΗΣΗ ΠΟΥΡΙΣΜΟΥ (π.χ. 2,8-3,3V) |
| 11 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. |
| 12 | LEDA | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. |
| 13 | Εθνική Τράπεζα | Γκόουντ |
RΤμήμα δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +70°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομη, ασαφής διάκριση, μη προβολή, ανωμαλία στην προβολή και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -20°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +60°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -10°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -10°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι |

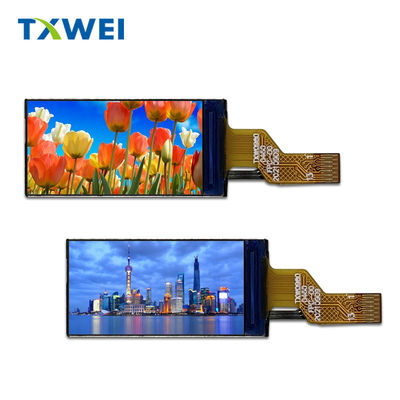

Εικόνα προϊόντος του TFT LCD οθόνου οθόνης βιομηχανικής κλάσης με 0,96 ίντσες
Πλεονεκτήματα της οθόνης οθόνης Tianxianwei: οθόνη μπαρ, υψηλή φωτεινότητα, υψηλή ποιότητα, πάνω από 10 χρόνια προμήθειας
