| Τροποποιημένο: | 1pcs |
| τιμή: | negotiations |
| Τυπική συσκευασία: | Η συσκευασία των κουτιών |
| Περίοδος παράδοσης: | 5-8day |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 100000PCS |
10.23 ιντσών LVDS TFT LCD Εισαγωγή προϊόντος
Το TXW103001S0 είναι μια πλήρως έγχρωμη οθόνη TFT LCD με διαγώνιο 10,25 ιντσών και ανάλυση 1920 × 720.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του μοντέλου TXW103001S0 είναι 258,8 × 111,1 × 7,55 mm, και το μέγεθος της ενεργού περιοχής είναι 243,648 × 91,368 mm.
Αυτή η οθόνη TFT LCD χρησιμοποιείται ευρέως σε βιομηχανίες όπως το ταμπλό του αυτοκινήτου, η πλοήγηση του αυτοκινήτου, οι 3D εκτυπωτές κλπ. Αυτή η οθόνη TFT 10,25 ιντσών υιοθετεί διεπαφή LVDS (σειριακή περιφερειακή διεπαφή),που είναι ένα υψηλής ταχύτητας, πλήρης διπλής, συγχρονισμένη λεωφορεία επικοινωνίας που καταλαμβάνει μόνο τέσσερις γραμμές στις καρφίτσες chip, εξοικονομώντας χώρο για καρφίτσες chip και διάταξη PCB.
Ο ελεγκτής είναι ενσωματωμένος στη μονάδα, με εύρος τάσης υποφωτισμού από 27,9V έως 29,7V. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -30 °C έως +85 °C,με θερμοκρασία αποθήκευσης από -40 °C έως +95 °CΤο FPC του TXW103001S0 μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη και μπορεί να εξοπλιστεί με νέα σχεδιασμένη αντίσταση οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
| Γενικές πληροφορίες | Προδιαγραφές | Μονάδα |
| Περιοχή εμφάνισης (AA) |
243.648*91.368 |
χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 16.7M | χρώματα |
| Αριθμός εικονοστοιχείων |
1920*720 |
κουκίδες |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - |
| Πίτσα των pixel |
0.13269*0.13269 |
χμ |
| Γωνία θέασης | Όλες | Ώρα |
|
Αριθμός πινάκων |
40pin |
Πινέλα |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | - |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας |
-30+85 |
°C |
| Θέρμανση αποθήκευσης |
-40+90 |
°C |
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 27 λευκά LED.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 25.2 | - Δεν ξέρω. | 28.8 | V | - |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 180 | - Δεν ξέρω. | mA | - |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 800 | - Δεν ξέρω. | cd/m2 | - |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
TFT Δ.Σ.Γχαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Ποσοστό TFT OperationFrame | Hz | - Δεν ξέρω. | 60 | - Δεν ξέρω. | Hz | |
| Η τάση τροφοδοσίας για (DC/DC) | ΔΕΔ | 3.0 | 3.3 | 3.6 | V | |
| Πύλη TFT ON τάση | VGH | 16 | 18 | 21 | V | Σημείωση 2 |
| Δύναμη απόσβεσης TFT | VGL | - 11 | - 10 | -6 | V | Σημείωση 2 |
| Συνήθης τάση TFT | Vcom | 0 | 3.8 | 4.0 | V | Σημείωση 1 |
| ΑVDD | Επενδύσεις | 9.0 | 12 | 12.5 | V | Σημείωση 3 |
Διάγραμμα μονάδας οθόνης TFT LCD βιομηχανικής κλάσης 10,25 ιντσών
RΤμήμα δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +70°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομη, ασαφής διάκριση, μη προβολή, ανωμαλία στην προβολή και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +70°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -30°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 60°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30min) ~70°C (30min),10 κύκλοι |

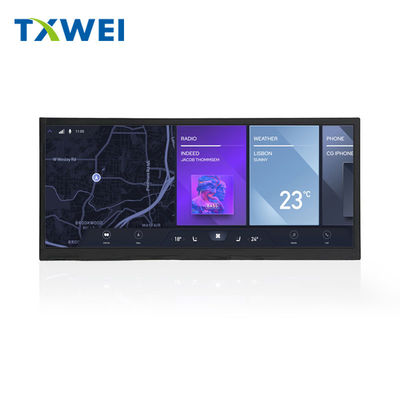

Εικόνα προϊόντος μονάδας οθόνης LCD TFT BAR βιομηχανικής κλάσης 10,25 ιντσών
Η ακολουθία τροφοδοσίας συνδέεται με την ταχύτητα απόκρισης του συστήματος
Η οθόνη συνήθως σταματά όταν η κινητή συσκευή εισέρχεται στη λειτουργία αναμονής ή στη λειτουργία χαμηλής ισχύος και ο πίνακας δεν τροφοδοτεί ενέργεια αυτή τη στιγμή,Έτσι η ακολουθία ενεργοποίησης όταν αφήνετε τη λειτουργία αναμονής είναι αρκετά σημαντικήΤο eDP ρυθμίζει σαφώς τη σειρά ενεργοποίησης, ώστε να ελαχιστοποιείται ο χρόνος αντίδρασης του συστήματος μετά την έξοδο από την κατάσταση αναμονής.Η προδιαγραφή eDP καθορίζει επίσης το επιτρεπόμενο χρονικό διάστημα για κάθε στάδιο, και ορισμένες μάρκες καθορίζουν ακόμη και μικρότερο χρόνο από την προδιαγραφή για τη βελτίωση της ανταπόκρισης του προϊόντος (π.χ., μετά την αγγίξη του touchpad σε κατάσταση αναμονής,η οθόνη μπορεί να εμφανιστεί αμέσως).
