| Τροποποιημένο: | 1pcs |
| τιμή: | negotiations |
| Τυπική συσκευασία: | Η συσκευασία των κουτιών |
| Περίοδος παράδοσης: | 5-8day |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 100000PCS |

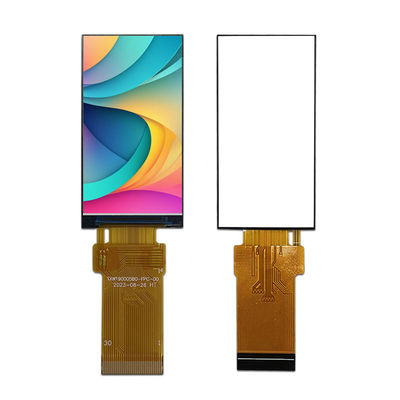

1οθόνη TFT 9 ιντσών 170*320 pixel
Σύντομες λεπτομέρειες για το προϊόν:
1Διάσταση οθόνης οθόνης LCD: 1,9 ̊ TFT
2Ψήφισμα:170*320
3Γωνία θέασης: 12: 00.
4- Διάσταση του σχεδίου:25.8*49.72*1.43χμ
5.Ενεργός χώρος:22.7 ((H) * 42.72 ((V)
6Τύπος διεπαφής:MCU 8 BIT
7. Πίνακα αφής: Χωρίς Πίνακα αφής ((Διαμορφώσιμο)
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
| Προϊόν: | 10,9 ίντσες TFT | Εικόνα αφής: | Χωρίς TP (προσαρμόσιμο) |
| Ψήφισμα: |
170*320 |
Κατεύθυνση θέασης: | 12 η ώρα. |
| Διασύνδεση: | mcu | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Σφραγίδα (προσαρμόσιμη) | Φωτεινότητα επιφάνειας: | 350 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Υπηρεσία πελατών
1.Πριν υπογράψουμε επίσημη σύμβαση με τον πελάτη μας, θα βοηθήσουμε στην ανάλυση και την παροχή επαγγελματικής λύσης με βάση τις πληροφορίες του έργου του πελάτη και θα βρεθεί η βέλτιστη λύση.
2Η έρευνα σας σχετικά με τα προϊόντα ή την τιμή μας θα απαντηθεί σε 24 ώρες.
3Συνεχίστε να ενημερώνετε τους πελάτες μας για τις διαδικασίες παραγωγής και βοηθήστε τους να οργανώσουν έλεγχο ποιότητας στο εργοστάσιο αν χρειαστεί.
4. Ένα έτος εγγύηση για την οθόνη LCD μας μετά την παράδοση. Όλα τα ελαττώματα μπορούν να επιστραφούν και να αντικατασταθούν εντός της περιόδου εγγύησης.
5Ο αγοραστής μπορεί να στείλει τεχνικό στο εργοστάσιο μας για δωρεάν εκπαίδευση πριν την παράδοση.
6Για την απαραίτητη τεχνική ή εμπορική υποστήριξη, θα οργανώσουμε συνεδρίαση σε απευθείας σύνδεση, ηλεκτρονική τεχνική υπηρεσία ή τοπική βοήθεια,κλπ για να ανταποκριθεί στις διαφορετικές ανάγκες των πελατών.
10,9 ιντσών TFT LCD Display Σχέδιο
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος φωτισμού άκρων με 4 λευκά LED. Τα χαρακτηριστικά του οπίσθιου φωτισμού παρουσιάζονται στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - Δεν ξέρω. | 3.3 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 80 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 500 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | ΕπενδύσειςΠεριγραφή |
| 1 | Εθνική Τράπεζα | Στον έδαφος. |
| 2 | ΚΑΚ | Ηλεκτρική τροφοδοσία για οθόνη LCD. |
| 3 | IM2 | |
| 4 | Δελτίο ΕΕ | |
| 5 | Επαναφορά | Επανατάσσει την πένα εισόδου σήματος. |
| 6 | ΚΑ | Σήμα επιλογής τσιπ. |
| 7 | DC ((SPI_SCL) | Εγγραφή σήματος επιλογής. |
| 8 | WR ((SPI_RS) | Γράψε στροβοσήμα. |
| 9 | ΕΠ και ΕΤ | Διάβασε το σήμα. |
| 10 | ΣΔΑ | Πίνακας εισόδου/εξόδου σειριακών δεδομένων. |
| 11-18 | DB0-DB7 | MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
| 19 | ΤΕ | Φρέμα σφυγμό κεφαλιού για φαινόμενο ρήξης. |
| 20 | LEDA | Ηλεκτρική τροφοδοσία για την είσοδο ανοδίου του φωτισμού LED. |
| 21 | LEDK1 | Ηλεκτρική τροφοδοσία για την είσοδο της καθοδικής φωτεινής λυχνίας LED. |
| 22 | LEDK2 | Ηλεκτρική τροφοδοσία για την είσοδο της καθοδικής φωτεινής λυχνίας LED. |
| 23 | LEDK3 | Ηλεκτρική τροφοδοσία για την είσοδο της καθοδικής φωτεινής λυχνίας LED. |
| 24 | LEDK4 | Ηλεκτρική τροφοδοσία για την είσοδο της καθοδικής φωτεινής λυχνίας LED. |
| 25 | Εθνική Τράπεζα | Στον έδαφος. |
| 26 | TP_RST | CTP_Reset Σημείο εισόδου. |
| 27 | TP_SCL | CTP_Clock Σινγκναλ |
| 28 | TP_SDA | CTP_Data Σιγκνάλ |
| 29 | TP_INT | CTP_STOP Σημείωση |
| 30 | Εθνική Τράπεζα | Στον έδαφος. |
RΤμήμα δοκιμής αξιοπιστίας
| - Όχι, όχι, όχι. | Τμήμα δοκιμής | Συνθήκη δοκιμής | Σημειώσεις |
| 1 | Αποθήκευση υψηλής θερμοκρασίας | +70°C / 96H |
1Η λειτουργική δοκιμή είναι εντάξει. Ελλείψει τμήματος, σύντομη, ασαφής διάκριση, μη προβολή, ανωμαλία στην προβολή και διαρροή υγρού κρύσταλλου. 2- Όχι χαμηλά. Θερμοκρατικές φυσαλίδες, τελική σφραγίδα χαλαρή και πτώση, πλαίσιο ουράνιο τόξο.
|
| 2 | Αποθήκευση χαμηλής θερμοκρασίας | -30°C / 96H | |
| 3 | Υψηλή ταχύτητα. | +60°C / 96H | |
| 4 | Χαμηλή θερμοκρασία. | -20°C / 96H | |
| 5 | Αποθήκευση υψηλής θερμοκρασίας / υγρασίας | 50°C x 90%RH /96H | |
| 6 | Θερμικό και ψυχρό σοκ | Στατική κατάσταση, -20°C ((30 λεπτά) ~60°C (30 λεπτά),10 κύκλοι |
1.9" ΜΟΔΥΛΟ LCD ΑΠΟΧΡΙΣΤΗΤΗΣ ΕΙΜΑΤΑΣ
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το TXWEI μπορεί να ανταποκριθεί στις ανάγκες σας για το LCD..
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;TXWEIΜπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων των αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίξεως, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης.
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η TXWEI είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
