| Τροποποιημένο: | 1pcs |
| τιμή: | negotiations |
| Τυπική συσκευασία: | Η συσκευασία των κουτιών |
| Περίοδος παράδοσης: | 5-8day |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 100000PCS |

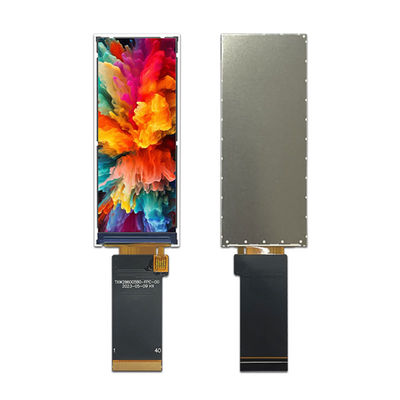

MCU 2,86 ιντσών TFT LCD, 2,86"376*960Περιγραφή οθόνης LCD HVGA
Το TXW286005B0 είναι ένα διαγώνιο 2,86 ιντσών TFT LCD μοντέλο με ανάλυση HVGA 376 * 960 εικονοστοιχείων
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 2,86 ̊ TFT
2Ψήφισμα:376*960
3Γωνία θέασης: 12: 00.
4- Διάσταση του σχεδίου:31.2*76.6*2.05χμ
5.Ενεργός χώρος:26.51*67.68
6Τύπος διεπαφής:Διασύνδεση RGB24 BIT
7. Πίνακα αφής: Χωρίς Πίνακα αφής ((Διαμορφώσιμο)
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
Χαρακτηριστικά του προϊόντος:
1Το TXW286005B0 είναι μια διαγώνια 3,5 ιντσών μεγέθους, 376xRGBx960 πλήρους χρώματος οθόνη TFT LCD.
2Το μέγεθος του μοντέλου TXW286005B0 είναι 31,2 * 76,6 * 2,05mm, με αποτελεσματική έκταση 26,51 * 67,68mm.
3Ο ελεγκτής TXW286005B0 και ST7701SN είναι ενσωματωμένοι στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας από 2,8V έως 3,3V.
4. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C. Το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.
5Το.TXW286005B0 είναι ένα μοντέλο LCD κάθετης λειτουργίας με φωτεινότητα 300cd/m2.
Αυτή η μονάδα TFT LCD 2,86 ιντσών είναι κατάλληλη για προϊόντα όπως στυλό ανάγνωσης, έξυπνα μουσικά όργανα, καθαριστές νερού, καφετιέρες, φούρνους, ηχεία, φορητές συσκευές κλπ.
Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
| Προϊόν: | 2.86 ιντσών TFT | Εικόνα αφής: | Χωρίς TP (προσαρμόσιμο) |
| Ψήφισμα: |
376*960 |
Κατεύθυνση θέασης: | 12 η ώρα. |
| Διασύνδεση: |
RGB 24 BIT διεπαφή |
Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Σφραγίδα (προσαρμόσιμη) | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
MCU 2,86 ιντσών TFT LCD, 2,86 " 376x960 HVGA LCD Εμφάνιση
Χαρακτηριστικά μονάδας φώτων πίσω
Το σύστημα οπίσθιου φωτισμού είναι ένας τύπος οριζόντιου φωτισμού με 4 λευκά LED.
Δείχνουν στους παρακάτω πίνακες.
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
| Προωθητική τάση | VF | 2.8 | - Δεν ξέρω. | 3.2 | V | - Δεν ξέρω. |
| Προχωρητικό ρεύμα | Εγώ...F | - Δεν ξέρω. | 80 | - Δεν ξέρω. | mA | - Δεν ξέρω. |
| Φωτεινότητα (με LCD) | Επτά | - Δεν ξέρω. | 250 | - Δεν ξέρω. | cd/m2 | - Δεν ξέρω. |
| Διάρκεια ζωής LED | Α/Χ | - Δεν ξέρω. | 30,000 | - Δεν ξέρω. | Ηρ | Σημείωση 1 |
TFT Δ.Σ.ΓΧάραΕπιστήμη
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Η τάση τροφοδοσίας για I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Η τάση τροφοδοσίας για (DC/DC) | ΔΕΔ | 2.6 | 2.8 | 3.3 | V |
| Τρέχουσα κατανάλωση | Εγώ...ΔΔ | - Δεν ξέρω. | - Δεν ξέρω. | 50 | mA |
| Εγώ...DD-SLEEP | - Δεν ξέρω. | - Δεν ξέρω. | 150 | UA |
Περιγραφή λειτουργίας ενότητας
| Αριθμός PIN. | Σύμβολο | ΕπενδύσειςΛειτουργικό | Σημειώσεις |
| 1 ~ 2 | LEDA | Η παροχή ενέργειας για το τερματικό εισερχόμενο άνοδο οπίσθιου φωτισμού. | |
| 3 ~ 4 | LEDK | Ηλεκτρική τροφοδοσία για το τερματικό εισόδου της καθοδικής φωτεινής οθόνης. | |
| 5 | Εθνική Τράπεζα | Σημείο ισχύος | |
| 6 | Επαναφορά | Επαναφορά σήματος εισόδου τερματικού. | |
| 7 | ΚΑ | Σήμα επιλογής τσιπ. | |
| 8 | ΣΚΛ | Σημάδι σειριακού ρολογιού. | |
| 9 | ΣΔΑ | Πίνακας εισόδου/εξόδου σειριακών δεδομένων. | |
| 10~33 | D0~D23 | Διασύνδεση δεδομένων RGB. | |
| 34 | HSYNC | Σύγχρονο σήμα γραμμής για λειτουργία διεπαφής RGB. | |
| 35 | VSYNC | Σύγχρονο σήμα καρέ για λειτουργία RGB διεπαφής. | |
| 36 | DCLK | Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής. | |
| 37 | DE | Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB. | |
| 38 | ΚΑΚ | Ηλεκτρική τροφοδοσία για LCD. | |
| 39 | ΔΕΔΔΚ | Ηλεκτρική παροχή για I/O. | |
| 40 | Εθνική Τράπεζα | Σημείο ισχύος |
Οπτικά χαρακτηριστικά
2.86" Μονάδα LCD ΑΠΟΣΕΙΡΑΣΗΣ ΠΡΟΤΟΚΟΣ
