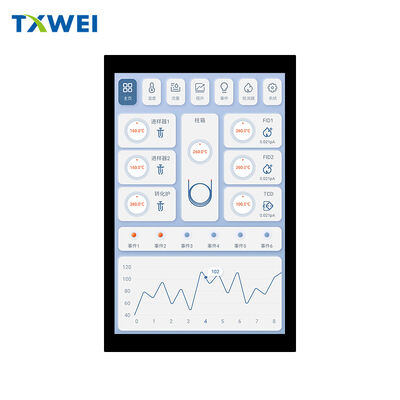

Οθόνη 8 ιντσών MIPI κάθετης οθόνης Incell ενσωματωμένη οθόνη αφής έξυπνο ηχείο βιομηχανικό tablet οθόνη

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Περίοδος παράδοσης:	7-16 ημέρες
Μέθοδος πληρωμής:	L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Shenzhen

Μάρκα

TXWEI

Πιστοποίηση

CE FCC ROHS

Αριθμό μοντέλου

TXW800041N0-HL

Αριθμός εικονοστοιχείων:

800*1280

Κατεύθυνση προβολής:

Διεπαφή εμφάνισης:

Λάμψη:

800 ψείρες

Ενεργή περιοχή:

107.64*172.22

Μέγεθος περιγράμματος:

121,8*194*3,9 χλστ

Θερμοκρασία λειτουργίας:

-20+70 ℃

Θερμοκρασία αποθήκευσης:

-30+80°C

Αριθμός ακίδων:

40PIN

Τεχνολογία αφής:

Incell

Διασύνδεση αφής:

Επισημαίνω:

Οθόνη αφής LCD 8 ιντσών διεπαφή MIPI

Βιομηχανική οθόνη αφής LCD πλήρους πλαστικοποίησης

Οθόνη TFT LCD ανάλυσης 800x1280

Περιγραφή του προϊόντος

TXW800041N0-HL   8 ιντσών υψηλής φωτεινότητας μονάδα οθόνης IPS με ενσωματωμένο σύστημα αφής στο κύτταρο

1Γενική εικόνα του προϊόντος

ΗTXW800041N0-HLείναι μια προηγμένη μονάδα οθόνης 8 ιντσών που έχει σχεδιαστεί για απαιτητικές ενσωματωμένες εφαρμογές όπου η οπτική σαφήνεια, η ευαισθησία στην αφή και η περιβαλλοντική ανθεκτικότητα συγκλίνουν.800 × 1280pixel matrix, η ενότητα αυτή παρέχει καθαρές εικόνες υψηλής ευκρίνειας, βελτιστοποιημένες για εφαρμογές διεπαφής ανθρώπου-μηχανής (HMI).Τεχνολογία αφής εντός κυττάρουεξαλείφει την ανάγκη για ξεχωριστή συστοιχία αισθητήρων αφής, με αποτέλεσμα μια ευέλικτη οπτική συστοιχία που βελτιώνει τη μετάδοση του φωτός, μειώνει τη παράλλαξη,και συμβάλλει σε έναν εξαιρετικά λεπτό παράγοντα σχήματος.

2. Δείξτε τις Επιδόσεις και τα Οπτικά Χαρακτηριστικά

Στον πυρήνα του TXW800041N0-HL βρίσκεται έναIPS (Συμπλοκή εντός του αεροπλάνου)υδραργυρικό πάνελ, εξασφαλίζοντας συνεπή αναπαραγωγή χρώματος και ευρείες γωνίες θέασης σε όλους τους προσανατολισμούς.Η τεχνολογία αυτή ελαχιστοποιεί αποτελεσματικά τη διακύμανση χρώματος και τη στρέβλωση γάμμα όταν παρατηρείται εκτός άξονα, ένα κρίσιμο πλεονέκτημα για σενάρια πολυχρήστη ή μεταβλητής τοποθέτησης.

Ψήφισμα:800 (H) × 1280 (V) pixels
Φωτεινότητα:800 νιτ (τυπικό), επιτρέποντας την ευανάγνωστη παρουσίαση του περιεχομένου ακόμη και υπό άμεσο περιβάλλοντα φως ή σε εξωτερικές συνθήκες
Κατεύθυνση θέασης:Πλήρη IPS ̇ ανώτερη πιστότητα εικόνας από οριζόντια και κατακόρυφα όρια 178°
Ελεγκτής οθόνης:Οδηγείται από τηνΙΛΙ9882Uchipset, ένα αποδεδειγμένο driver IC που προσφέρει σταθερή επεξεργασία σήματος, χαμηλή ηλεκτρομαγνητική παρεμβολή (EMI) και ευρεία συμβατότητα host

3Η τεχνολογία αφής και η διεπαφή

Η ενότητα περιλαμβάνειΕνδοκύτταρη χωρητική επαφήΑυτή η αρχιτεκτονική επιλογή αποφέρει πολλαπλά πλεονεκτήματα μηχανικής:μειωμένο συνολικό πάχος της στοίβας, βελτιωμένη ακρίβεια συντεταγμένων αφής, βελτιωμένη απόδοση φωτεινότητας οθόνης και ανώτερη αντοχή κατά των επιφανειακών μολυσμάτων και της εισόδου υγρασίας.

Χειριστική διεπαφή:I2C (IIC) ένα τυποποιημένο δισύρματο σειριακό πρωτόκολλο που εξασφαλίζει απρόσκοπτη ολοκλήρωση με τους κύριους μικροελεγκτές και τους επεξεργαστές εφαρμογών
Πρωτόκολλο αφής:Τεχνική υποστήριξη πολυεπαφής με υψηλά ποσοστά αναφορών κατάλληλη για εμπειρίες χρήστη πλούσιες σε χειρονομίες

4Μηχανικές προδιαγραφές

Το TXW800041N0-HL είναι συσκευασμένο σε ένα συμπαγές, μηχανικά άκαμπτο περίγραμμα που έχει σχεδιαστεί για να διευκολύνει την απλή ενσωμάτωση σε συναρμολόγια με μπροστινό πάνελ και περιβλήματα που τοποθετούνται σε πλακέτες.

Ενεργός χώρος εμφάνισης:1070,64 mm (W) × 172,22 mm (H)
Διάμετρος διαγράμματος ενότητας:121.8 mm (W) × 194 mm (H) × 3,9 mm (D)

Το συνολικό πάχος κάτω των 4 mm υπογραμμίζει την καταλληλότητα του μοντέλου για βιομηχανικά tablets, έξυπνα ηχεία,και τερματικά ελέγχου πρόσβασης με φουσκωτή τοποθέτηση, όπου το βιομηχανικό σχεδιασμό είναι πρωταρχικό.

5Περιβαλλοντική αξιοπιστία και αντοχή στη λειτουργία

Κατασκευασμένο για να αντέχει σε δύσκολα θερμικά περιβάλλοντα, το TXW800041N0-HL διατηρεί λειτουργική ακεραιότητα σε ένα ευρύ φάσμα θερμοκρασιών.Αυτή η ανθεκτικότητα το καθιστά εξίσου βιώσιμο για εξωτερικά περίπτερα που εκτίθενται στο κλίμα, θερμικά μεταβλητά εργοστάσια και συνεχώς λειτουργούν εσωτερικές συσκευές.

Περιοχή λειτουργικής θερμοκρασίας:-20°C έως +70°C
Περιοχή θερμοκρασίας αποθήκευσης:-30°C έως +80°C

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6Ηλεκτρική διεπαφή και ολοκλήρωση συστήματος

Η διαδρομή του βίντεο οθόνης διοχετεύεται μέσω ενόςMIPI DSI 40 πινώνΗ ενσωμάτωση της τεχνολογίας της τεχνολογίας των ενσωματωμένων συστημάτων σε σύγχρονα συστήματα είναι η βασική προϋπόθεση για τη δημιουργία ενός ενιαίου διασύνδεσης.Η διεπαφή MIPI υποστηρίζει υψηλά ποσοστά ανανέωσης και βαθύ βάθος χρώματος, διατηρώντας παράλληλα μειωμένο αριθμό πινών και πολυπλοκότητα δρομολόγησης PCB σε σύγκριση με παλαιότερες παράλληλες λύσεις RGB.

Διασύνδεση οθόνης:MIPI DSI, σύνδεσμος 40 πινών
Χειριστική διεπαφή:Ι2Κ (ΙΙΚ)

Οι αρχιτέκτονες συστημάτων επωφελούνται από μια ενιαία στρατηγική διασύνδεσης με χαμηλό αποτύπωμα που απλοποιεί τη διαχείριση του λογαριασμού υλικών (BOM) και επιταχύνει το χρόνο προώθησης στην αγορά για τα ολοκληρωμένα σχέδια προϊόντων.

7. Σενάρια εφαρμογής στόχων

Το TXW800041N0-HL είναι αρχιτεκτονικά ευπροσάρμοστο, αντιμετωπίζοντας ένα ποικίλο χαρτοφυλάκιο κάθετων αγορών που απαιτούν αξιόπιστη οπτική έξοδο σε συνδυασμό με διαισθητική αλληλεπίδραση αφής:

Η έξυπνη ομιλία εμφανίζει:Το συμπαγές αποτύπωμα και ο προσανατολισμός στο πορτρέτο ευθυγραμμίζονται φυσικά με συσκευές φωνητικής υποστήριξης που απαιτούν οπτική ανατροφοδότηση και επιφάνειες ελέγχου με βάση το άγγιγμα.
Βιομηχανικές οθόνες δισκίων:Η ευρεία ανοχή θερμοκρασίας, η υψηλή φωτεινότητα και η ανθεκτική κατασκευή In-Cell ικανοποιούν τις αυστηρές απαιτήσεις των δισκίων εργοστασίου και υπηρεσίας πεδίου.
Ασφάλεια και έλεγχος πρόσβασης:Το λεπτό προφίλ επιτρέπει την κομψή τοποθέτηση σε πόρτες, ενδοφωνήματα και βιομετρικούς τερματικούς σταθμούς. Οι γωνίες θέασης IPS φιλοξενούν χρήστες διαφορετικού ύψους και θέσης.
Εκπαιδευτικές Ταμπλέτες:Υψηλή φωτεινότητα και ακριβής απάντηση αφής υποστηρίζουν συσκευές εκτεταμένης χρήσης μάθησης τόσο στην τάξη όσο και στην εξ αποστάσεως εκπαίδευση

Έλεγχος εγγράφων
Πρότυπο: TXW800041N0-HL
Επεξεργασία: έκδοση 1.0 Τεχνικό φύλλο δεδομένων
Για τεχνική επικύρωση και υποστήριξη ενσωμάτωσης, συμβουλευτείτε το πλήρες ηλεκτρικό και μηχανικό σύνολο σχεδίων πριν από την οριστικοποίηση της διάταξης PCB.
