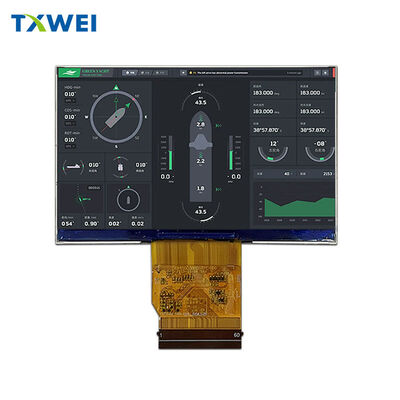

LCD 4,5 ιντσών 1920*1080 υψηλής ανάλυσης και υψηλής φωτεινότητας οριζόντια διεπαφή mipi εξωτερική οθόνη οργάνων οθόνη LCD

Βασική επισκόπηση

• Τύπος προϊόντος: Τυπική μονάδα LCD TFT 4,45 ιντσών (1920 × RGB × 1080 Dots)
• Δομή: Πίνακα TFT + EK79303 IC οδηγού + FPC + Λευκό φως LED
• Διασύνδεση: MIPI 4 λωρίδων
• Περιβαλλοντική συμμόρφωση: Χωρίς μόλυβδο, πιστοποιημένο RoHS
• Κατεύθυνση θέασης: από όλες τις γωνίες (360° καθαρή ορατότητα)
• Υποστήριξη χρωμάτων: 16,7M χρώματα (διαμορφώσιμα από λογισμικό)

Βασικές διαστάσεις και βάρος

• Μέγεθος της μονάδας: 103,50 (W) × 65,30 (H) × 2,50 (T) mm (ανόρθωση ±0,20 mm εκτός εάν ορίζεται)
• Ενεργός χώρος: 98,50 (H) × 55,40 (V) mm
• Πιξέλων Pitch: 0,0513 (H) × 0,0513 (V) mm
• Διατάξη των εικονοστοιχείων: RGB Vertical Strip
• Περίπου. βάρος: TBD (να καθοριστεί)
• FPC Spec: πάχος FPC + PI = 0,30±0,03mm (αποστέλλεται ανεπλήρωτο)

Δύναμη και φωτισμός

Ηλεκτρική τροφοδοσία

• Η τάση πυρήνα (VCC): 3,0-3,3V (τυπικά 3,3V)
• Αναλογική τάση (VSP): 4,8-6,0V (τυπικά 5,8V)
• Αναλογική τάση (VSN): -6,0 έως -4,8V (τυπική -5,8V)

Σύστημα φώτων πίσω

• Τύπος: Φωτισμός γωνίας με 18 λευκά LED
• Προηγούμενη τάση (VF): 16,8-19,2V
• Προχωρητικό ρεύμα (IF): Τυπικό 60mA
• Ελάχιστη φωτεινότητα: 1500 cd/m2 (μέσος όρος 9 μονάδων)
• Ομοιόμορφη φωτεινότητα: τουλάχιστον 80%
• Διάρκεια ζωής LED: 30.000 ώρες (η φωτεινότητα μειώνεται στο 50% σε 20mA/LED· συντομεύεται εάν το ρεύμα είναι > 25mA/LED)

Λειτουργίες κλειδαριού (απλούστερη)

• Δύναμη / Γη: VCC 3.3V (Pins 4,5)
• Σινιάλα ελέγχου: STBYB (Pin7, κατάσταση αναμονής: High=normal, Low=power-saving)
• Επικοινωνία SPI: SPI-CS (Pin14)∙ SPI-SCL (Pin23)∙ SPI-SDAI (Pin24)∙ SPI-SDAO (Pin25)∙ ROM (Pin26, MTP αυτοματοποιημένο έλεγχο επαναφόρτωσης)
• Δεδομένα/ώρα: D0P/D0N σε D3P/D3N (διαφορετικά δεδομένα) ♫ CLKP/CLKN (διαφορετικά ρολόι)
• Δύναμη φωτισμού: LEDA (Pin60, άνοδος)
• Χωρίς σύνδεση: Πολλαπλές καρφίτσες NC (μη χρησιμοποιημένες)

Οπτική απόδοση

• Σχέδιο αντίθεσης: 1000 (min) - 1500 (τύπος) (μετρούμενο σε γωνία θέασης 0°)
• Διαπερατότητα: 6,4-7,5% (πολαριοποιητής υψηλής διαπερατότητας, χωρίς APF & Haze)
• Χρώμα: 70% NTSC (C-Light)
• Χρόνος απόκρισης: 45 ms (Tr+Tf, γωνία 25°C/0°)
• Γωνία θέασης: Οριζόντια/κατάσημη 70° (μίν) - 80° (τύπος) (CR>10)
• Χρωματικότητα (CIE1931): Κόκκινο (x:0.587-0.647, y:0.291-0.351)0.290-0.350, y:0.491-0.551) ∙∙ Μπλε (x:0.113-0.173, y:0.089-0.149) ∙∙ Λευκό (x:0.277-0.337, y:0.292-0.352)

Περιβαλλοντική & Αξιόπιστη

• Θερμοκρασία λειτουργίας/αποθήκευσης: -30°C έως +85°C
• Μέγιστη υγρασία: 90% RH (χωρίς συμπύκνωση)
• Επιτυχημένες Δοκιμές: Αποθήκευση / λειτουργία υψηλής / χαμηλής θερμοκρασίας (85 ° C / -30 ° C, 96 ώρες)
• Κριτήρια αποδοχής: Δεν υπάρχουν λειτουργικά ελαττώματα, λείπουν τμήματα, διαρροές, φυσαλίδες ή χαλαρά μέρη

Σημαντικές σημειώσεις

• Προτεινόμενο παράθυρο TP: μονομερές μέγεθος 0,3-0,5 mm μεγαλύτερο από την ενεργό περιοχή LCM
• Κριτικές παραμέτρους: Σημειωμένες με "*" στις αρχικές προδιαγραφές· Παραμέτρους αναφοράς σε "("), CPK παραμέτρους σε "[]"
• Μέθοδος συσκευασίας: TBD (σύνδεση με τον προμηθευτή για τις τελευταίες λεπτομέρειες)
