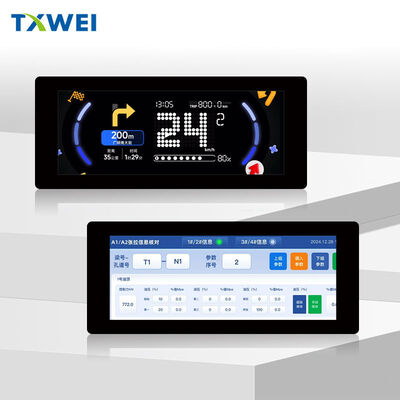

6.2inch 480 * 1280 διεπαφή MIPI TFT αφής δύο τροχών οθόνη οργάνων ενότητα συναρμολόγησης οθόνης INCELL

TXW620009B0-CTP αναλυτική ανάλυση προϊόντος

1Αυτή δεν είναι μια συνηθισμένη οθόνη 6 ιντσών, αλλά μια ακριβής θέση για κάρτες για την "κατάσημη μπάρα σε σχήμα οθόνης μετρήσεων αυτοκινήτου"

Οι περισσότερες οθόνες 6,2 ιντσών στην αγορά είναι τοπίο (16:9), ενώ αυτό το 480 × 1280 έχει μια κατακόρυφη αναλογία λωρίδας 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, ενώ η οθόνη κάθετης ράβδου μπορεί να ενσωματωθεί τέλεια στο κέντρο του τιμόνι, διατηρώντας την περιοχή εμφάνισης πληροφοριών πλοήγησης χωρίς να επηρεάζει την θέα οδήγησης.

Η φωτεινότητα των 1200nits δεν είναι μεγάλο θέμα στον τομέα των κινητών τηλεφώνων, αλλά είναι ένα πρότυπο αυτοκινήτου εισόδου στον τομέα των αυτοκινητολογικών οργάνων (συγκριτική:Η εξωτερική φωτεινότητα του iPhone είναι περίπου 1000-1200 νιτ)Αυτό σημαίνει ότι υπό το άμεσο ηλιακό φως το μεσημέρι, οι αναβάτες μπορούν να δουν καθαρά την ταχύτητα και το επίπεδο της μπαταρίας, αντί να μετατρέπονται σε "μαύρο πίνακα" όπως μια κανονική οθόνη.

2Η αξία της δομής In Cell υποτιμάται σοβαρά.

Ο πίνακας παραμέτρων περιέχει μόνο τη λέξη "Incell", αλλά αυτό συνεπάγεται δύο τεχνικές αποφάσεις:
Ελέγχος πάχους: Το συνολικό πάχος είναι 5,68 mm, συμπεριλαμβανομένου του στρώματος αφής.που σημαίνει ότι το συνολικό ID σχεδιασμό του μηχανήματος μπορεί να είναι πιο επιθετική - όπως η δημιουργία ενός ευέλικτο κάλυμμα οργάνου κοντά στο λαβή, αντί για προεξέχοντα μπλοκ.

Εμπειρία αφής: Το In Cell ενσωματώνει αισθητήρες αφής στον πίνακα LCD, βελτιώνοντας σημαντικά την ευαισθησία της υγρής αφής και της αφής με γάντια σε σύγκριση με την εξωτερική αφής.Αυτό είναι απαραίτητο για την οδήγηση σε βροχερές ημέρες ή για τη λειτουργία με γάντια μοτοσικλέταςΑν έχετε χρησιμοποιήσει ένα κανονικό ταμπλό ηλεκτρικού οχήματος, θα πρέπει να γνωρίζετε τον πόνο του να μην μπορείτε να το αγγίξετε με βρεγμένα χέρια.

3Οι συνέπειες του κόστους του MIPI 4 Lane interface

Η χρήση του MIPI αντί του RGB υποδηλώνει ότι το driver IC JD9265T υποστηρίζει την υψηλής ταχύτητας σειριακή μετάδοση.
Η ηλεκτρομαγνητική συμβατότητα EMC είναι καλύτερη: Υπάρχουν μεγάλες πηγές παρεμβολών, όπως κινητήρες και ελεγκτές μέσα στο δίτροχο όχημα,και το διαφορικό σήμα του MIPI είναι πιο αντι-διαταραχές από παράλληλο RGB

Διόπτωση των καλωδίων: 40PIN εξοικονομεί χώρο σε σύγκριση με RGB 50+PIN και είναι πιο ευέλικτο κατά τη διέλευση από τις στροφές χειριστή
Μείωση της κατανάλωσης ενέργειας: Για συσκευές που τροφοδοτούνται από μπαταρίες, όπως οχήματα δύο τροχών, κάθε μείωση 10mA στο ρεύμα αναμονής αποτελεί πλεονέκτημα

4, Μηχανική αξιοπιστίας πίσω από τις παραμέτρους θερμοκρασίας

-30 °C~+85 °C δεν γράφεται τυχαία. -30 °C σημαίνει ότι η πρώτη εκκίνηση το χειμώνα το πρωί στο Heilongjiang δεν θα παγώσει το LCD ή να ανταποκριθεί αργά.+85 °C σημαίνει ότι δεν θα υπάρξει διαρροή υγρού ή παρασυρόμενη επαφή λόγω της έκθεσης στον ήλιο το μεσημέρι στην Χαϊνάν και της ίδιας της θέρμανσης της συσκευής (η οποία μπορεί να φθάσει τους 90 °C μέσα στο κουτί).

Ιδιαίτερη προσοχή πρέπει να δίνεται στην θερμοκρασία αποθήκευσης -40 °C~90 °C, η οποία είναι ευρύτερη από τη θερμοκρασία λειτουργίας.Αυτό λαμβάνει υπόψη σενάρια μεταφοράς - από τη λογιστική της ψυχρής αλυσίδας στα εργοστάσια της Shenzhen έως τις αποθήκες στη βορειοανατολική Κίνα, ή την άμεση μεταφορά ηλιακού φωτός σε δοχεία κατά τη διάρκεια του καλοκαιριού, όπου ο εξοπλισμός μπορεί να αντέξει πιο ακραίες θερμοκρασίες όταν δεν είναι ενεργοποιημένος.Αυτή είναι η ουσιαστική διαφορά μεταξύ αυτοκινητοβιομηχανίας και καταναλωτικού κλάδου.

5, Κεντρικές υπενθυμίσεις για το δομικό σχεδιασμό (για τους μηχανικούς ID)

Υπάρχει ένα κενό 10 mm μεταξύ των εξωτερικών διαστάσεων 62,29 × 163,36 mm και των διαστάσεων αφής 72,43 × 176,65 mm. Αυτό δείχνει ότι:
Υπάρχει ένας κύκλος με περιοχή BM (μαύρο όριο) έξω από την περιοχή LCD AA (54,43 × 146,65mm)

Το στρώμα αφής είναι ένας κύκλος μεγαλύτερος από την οθόνη οθόνης και μπορεί να περιλαμβάνει περιοχές αφής κουμπί ή απλά επιτρεπόμενη συναρμολόγηση
Κατά τον σχεδιασμό του περιβλήματος πρέπει να σημειώνεται ότι το άνοιγμα του παραθύρου πρέπει να είναι τουλάχιστον 1,5 mm μεγαλύτερο από τη μία πλευρά της περιοχής AA (για να αποφεύγεται η πρόληψη της δημιουργίας λευκών ακρών),αλλά η επαφή αποτελεσματική περιοχή μπορεί να επεκταθεί μέχρι την άκρη του περιβλήματος για ένα "όχως όρια" αποτέλεσμα

Κατεύθυνση πάχους: Το σώμα της οθόνης LCD είναι 4,38 mm και το συνολικό πάχος του οθόνου αφής είναι 5,68 mm, γεγονός που δείχνει ότι το ύψος στοίβασης του οθόνου αφής + FPC + δομή φώτων πίσω είναι μόνο 1,3 mm,που ανήκει στο υπερ- λεπτό σχέδιοΕάν πρόκειται να κατασκευαστεί μια αδιάβροχη δομή, πρέπει να διατηρηθεί επιπλέον χώρος αποθήκευσης 0,3-0,5 mm.

6, Προτάσεις για ακριβείς απεργίες σε σενάρια εφαρμογής

Δύο τροχοί πίνακα ελέγχου: Μην εμφανίζετε μόνο απλή ταχύτητα. Χρησιμοποιήστε τη μακρά πλευρά του 1280 για να δημιουργήσετε ένα διαχωρισμένο UI - άνω μισό πλοήγηση (απλούστερη εμφάνιση χάρτη), μεσαία ταχύτητα και κάτω μισό έλεγχο μουσικής.1200 νιτ φωτεινότητα υποστηρίζει αυτόματη ρύθμιση της ανίχνευσης φωτός (μέγιστη φωτεινότητα κατά τη διάρκεια της ημέρας, μειώνεται αυτόματα κάτω από 200 νιτ τη νύχτα για την πρόληψη της λάμψης).

Κεντρικός έλεγχος γεωργικών μηχανών: Οι γεωργικές μηχανές έχουν υψηλή δόνηση και σκόνη.Προτείνει στον πελάτη να προσθέσει ταινία AG κατά της λάμψης (υψηλή φωτεινότητα χωρίς εξασθένιση της ταινίας) και θραύστηΤο I2C touch interface μπορεί να υποστηρίξει την περιττή σχεδίαση των φυσικών κουμπιών (σε περίπτωση βλάβης στο άγγιγμα, το I2C bus μπορεί να συνδεθεί με ένα φυσικό πληκτρολόγιο).

Ιατρικός εξοπλισμός: Αυτό το μέγεθος είναι κατάλληλο για φορητές συσκευές υπερήχων ή παρακολούθησης.και η σχεδίαση προστασίας των διεπαφών MIPI απαιτεί πρόσθετη προσοχήΗ ικανότητα εκκίνησης σε χαμηλές θερμοκρασίες 30 °C είναι κατάλληλη για εξωτερικές καταστάσεις έκτακτης ανάγκης.
