60,86 ιντσών Bar οθόνη 480x1280 ανάλυση RGB διεπαφή αυτοκίνητο έξυπνη οικιακή συσκευή συσκευή κουζίνας οθόνη οθόνης LCD

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Περίοδος παράδοσης:	7-16 ημέρες
Μέθοδος πληρωμής:	L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

ΣΕΝΤΖΕΝ

Μάρκα

TXWEI

Πιστοποίηση

CE FCC ROHS

Αριθμό μοντέλου

TXW686013B0

Έγγραφο

Αριθμός εικονοστοιχείων:

480*1280

Κατεύθυνση προβολής:

Διεπαφή εμφάνισης:

Λάμψη:

500 NIT

Ενεργή περιοχή:

60,19*160,51

Μέγεθος περιγράμματος:

66,7*181,2*4,4 χλστ

Θερμοκρασία λειτουργίας:

-20+70 ℃

Θερμοκρασία αποθήκευσης:

-30+80°C

Αριθμός ακίδων:

40PIN

Εμφάνιση IC:

NV3052C

Επισημαίνω:

60 86 ιντσών RGB LCD οθόνη

Ηθόνη TFT με ανάλυση 480x1280

Περιγραφή του προϊόντος

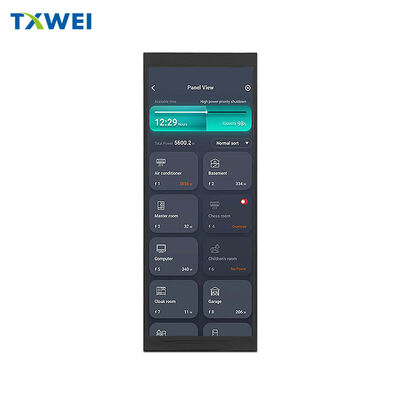

6.86" κάθετη γραμμή τύπου RGB οθόνη

Οικονομικά αποδοτική οθόνη μακράς λωρίδας για έξυπνες συσκευές και συστήματα αποθήκευσης ενέργειας

Δεν απαιτούν όλες οι εφαρμογές προηγμένες διεπαφές MIPI ή φωτεινότητα ηλιακής ακτινοβολίας.αξιόπιστη, οικονομικά βελτιστοποιημένη οθόνηΤο TXW686013B0 γεμίζει αυτό το κενό τέλεια.6Δείκτης κάθετης τύπου ράβδου.86 ιντσώνδιαθέτει συμβατότητα παραδοσιακών παράλληλων διεπαφών RGB, καθιστώντας την ιδανική οδό αναβάθμισης για λευκά είδη, συστήματα αποθήκευσης ενέργειας,και ιατρικού εξοπλισμού όπου η απλότητα ανάπτυξης και ο έλεγχος του κόστους BOM έχουν προτεραιότητα έναντι των προδιαγραφών υψηλού επιπέδου.

Με μια καθαρή ανάλυση 480×1280 που εκτείνεται σε μια ψηλή περιοχή 60,19 χιλιοστών επί 160,51 χιλιοστώνΑυτό το πάνελ IPS φέρνει την αισθητική της διεπαφής smartphone-like στις συσκευές χωρίς να σας αναγκάζει να ανασχεδιάσετε ολόκληρο το ενσωματωμένο σας σύστημα γύρω από σύνθετες υψηλής ταχύτητας σειριακές διεπαφές.

Το πλεονέκτημα RGB: Η απλότητα ανάπτυξης συναντά το σύγχρονο σχεδιασμό

Επαφή RGB 40-Pin φιλική προς την κληρονομιά

Ενώ η βιομηχανία βιάζεται προς τις διεπαφές MIPI DSI που απαιτούν ειδικούς ελεγκτές και τεχνογνωσία υψηλής ταχύτητας διάταξης PCB, το TXW686013B0 διατηρεί τηνΑποδεδειγμένη παράλληλη διεπαφή RGB 40 πινώνΑυτό δεν είναι ένα όριο, είναι ένα στρατηγικό πλεονέκτημα για συγκεκριμένες εφαρμογές.

Η διεπαφή RGB συνδέεται απευθείας με τους κύριους μικροελεγκτές από το STM32, το NXP LPC,και τα τσιπ της σειράς Allwinner χωρίς να απαιτούνται ακριβά IC γέφυρας MIPI ή να ασχολούνται με ζεύγη διαφορικών αντιστάσεωνΟι υπάρχουσες βιβλιοθήκες firmware για τα παράλληλα πρωτόκολλα 8080 ή RGB λειτουργούν άμεσα, μειώνοντας το χρόνο ανάπτυξης από μήνες σε εβδομάδες.Για εξοπλισμούς με ευαίσθητο κόστος όπου κάθε δεκάρα του κόστους του BOM έχει σημασία, η εξάλειψη του τσιπ ελέγχου MIPI εξοικονομεί τόσο το κόστος των εξαρτημάτων όσο και την πολυπλοκότητα της στρώσης PCB.

Ο συνδετήρας 40 πιν παρέχει ειδικές γραμμές δεδομένων R, G, B συν οριζόντια και κατακόρυφα σήματα συγχρονισμού,Παρέχοντας μη συμπιεσμένο χρώμα 24 bit στο NV3052C driver IC χωρίς το protocol overhead των σειριασμένων διεπαφών.

6.86 ιντσών κατακόρυφος καμβάς για τις χρήστες συσκευών

Η ανάλυση 480×1280 δημιουργεί ένα3:8 αναλογία όψεωςΜε πλάτος 60,19 χιλιοστά και ύψος 160,51 χιλιοστόμετρα,η ενεργή περιοχή εμφάνισης παρέχει σημαντική κατακόρυφη ακίνητη περιουσία για διαισθητικές διεπαφές ρύθμισης παραμέτρων.

Φανταστείτε μια έξυπνη κουκούλα με το οποίο ένα δάχτυλο γλιστρά κατά μήκος μιας κλίσης θερμοκρασίας 160 χιλιοστών ή έναν μετατροπέα αποθήκευσης ενέργειας που εμφανίζει μια καμπύλη παραγωγής ενέργειας ολόκληρης ημέρας χωρίς οριζόντια περιήγηση.Το περίγραμμα του μοντέλου 66,7 χλμ. επί 181,2 χλμ. (μόνο 4,4 χλμ. πάχους) χωρά άνετα στους στενούς χώρους του πίνακα ελέγχου που είναι χαρακτηριστικοί για τις πόρτες ψυγείου, τα μπροστινά σημεία του φούρνου και τις κονσόλες πλυντηρίων.

Η τεχνολογία IPS εξασφαλίζει ότι είτε ο χρήστης στέκεται σε ύψος 175 εκατοστών είτε ένα παιδί φτάνει από κάτω,η οθόνη διατηρεί σταθερό χρώμα και αντίθεση, κρίσιμη για τις προειδοποιήσεις ασφάλειας και τους δείκτες κατάστασης των ενεργειακών εξοπλισμού.

Ειδικά οφέλη για την εφαρμογή

Συστήματα αποθήκευσης ενέργειας και μετατροπείς

Για τα οικιακά συστήματα αποθήκευσης μπαταριών και τους ηλιακούς μετατροπείς, το TXW686013B0 παρέχει την τέλεια ισορροπία της πυκνότητας των πληροφοριών και της ευανάγνωστης χρήσης.500 νιτ φωτεινότηταταιριάζει σε εσωτερικά περιβάλλοντα εγκατάστασης· γκαράζ, χώρους παροχής υπηρεσιών,και εξωτερικούς τοίχους σε σκιάζουσες περιοχές, όπου δεν απαιτείται ακραία αναγνώσιμη ηλιακή ακτινοβολία, αλλά είναι απαραίτητη η καθαρή ορατότητα κάτω από φθοριστικό φωτισμό..

Η κατακόρυφη μορφή φυσικά φιλοξενεί δείκτες επιπέδου φόρτισης της μπαταρίας που διαβάζονται σαν ένα παραδοσιακό μετρητή καυσίμου, που εκτείνεται από κάτω προς τα πάνω σε όλο το ύψος 160,51 mm.Ζωγραφιές ροής ενέργειας σε πραγματικό χρόνο (που δείχνουν την ενέργεια που μετακινείται από τα ηλιακά πάνελ στις μπαταρίες προς την οικιακή κατανάλωση) ρέουν διαισθητικά σε κάθετη στήλη, ενώ η διεπαφή RGB εξασφαλίζει ομαλές ενημερώσεις κινουμένων σχεδίων χωρίς τους περιορισμούς εύρους ζώνης που μπορεί να επιβαρύνουν τις οθόνες που συνδέονται με SPI.

Οι θερμοκρασίες λειτουργίας από -20 °C έως +70 °C καλύπτουν τις θερμικές συνθήκες των εγκαταστάσεων στα γκαράζ σε ψυχρά κλίματα και χώρους εξοπλισμού χωρίς κλιματισμό,ενώ η ικανότητα αποθήκευσης -30 °C έως +80 °C προστατεύει το απόθεμα κατά τη διάρκεια της χειμερινής εφοδιαστικής και της θερινής αποθεματοποίησης.

Έξυπνες συσκευές κουζίνας

Οι σύγχρονες κουκούλες, οι φούρνοι και τα ψυγεία απαιτούν αγγίξιμες διεπαφές, αλλά αντιμετωπίζουν σκληρά περιβάλλοντα με ατμό, λίπος και κύκλο θερμοκρασίας.Ενώ αυτή η μονάδα οθόνης πλοία ως καθαρή οθόνη (touch προαιρετική / προσαρμόσιμη), το πάχος των 4,4 mm αφήνει μεγάλο χώρο για εξωτερικές χωρητικές ταινίες αφής ή αντίσταση αφής που προτιμούν οι κατασκευαστές συσκευών λόγω της αντοχής και της δομής κόστους τους.

Η φωτεινότητα των 500 νιτ διαπερνά τον φωτισμό περιβάλλοντος της κουζίνας και τον ατμό χωρίς τις προκλήσεις κατανάλωσης ενέργειας και θερμικής διαχείρισης των 1000+ νιτ οθόνων.Το NV3052C driver IC περιλαμβάνει διόρθωση γάμμα βελτιστοποιημένη για λευκά φόντα που είναι κοινά στα UI συσκευών, εξασφαλίζοντας ότι το κείμενο της συνταγής και τα μενού ελέγχου εμφανίζονται καθαρά σε ανοιχτόχρωμα γυάλινα πάνελ.

Για τα πλυντήρια ρούχων, ο κατακόρυφος προσανατολισμός επιτρέπει διεπαφές επιλογής κύκλου που μιμούνται τις φυσικές διαταγές του πίνακα με τις οποίες οι χρήστες είναι εξοικειωμένοι,ενώ προσθέτει ψηφιακή ακρίβεια και δείκτες κατάστασης σύνδεσης WiFi που δεν θα χωρούσαν στα παραδοσιακά μηχανικά χειριστήρια.

Ιατρικός εξοπλισμός και υγειονομικός εξοπλισμός

Οι φορητές ιατρικές συσκευές και οι οθόνες παραμονής στο κρεβάτι επωφελούνται από τη μετριοπαθή κατανάλωση ενέργειας που απαιτεί η οθόνη και την αξιόπιστη βιομηχανική θερμοκρασία.Η διεπαφή RGB απλοποιεί την ενσωμάτωση με επεξεργαστές παλαιών ιατρικών συσκευών που δίνουν προτεραιότητα στην αξιοπιστία σε πραγματικό χρόνο σε σχέση με τη ροή βίντεο υψηλής ταχύτητας, ενώ η διαγώνια 6,86 ιντσών παρέχει επαρκές ύψος χαρακτήρων για αναγνώριση ζωτικών σημείων από όλο το δωμάτιο.

Το εύρος λειτουργίας -20 °C έως +70 °C προσαρμόζεται στις διακυμάνσεις θερμοκρασίας των κινητών ιατρικών καροτσών που κινούνται μεταξύ κλιματισμένων δωματίων ασθενών και περιοχών αποστείρωσης, ενώ το λεπτό 4.Το προφίλ 4 mm επιτρέπει εργονομικά χειροκίνητα σχέδια για φορητά διαγνωστικά εργαλεία.

Επισκόπηση των τεχνικών προδιαγραφών

Ονομασία μοντέλου:TXW686013B0
Εμφάνιση Διαγώνια:6.86 ίντσες (174.4mm)
Ψήφισμα:480 pixels οριζόντια x 1280 pixels κατακόρυφα
Αναλογία όψεως:3:8 κατακόρυφος προσανατολισμός
Τεχνολογία οθόνης:IPS πλήρης γωνίας προβολής TFT
Τύπος διεπαφής:Παράλληλη διεπαφή RGB, σύνδεσμος 40 πινών
Διοικητικός έλεγχος:NV3052C (ενσωματωμένος ελεγκτής συγχρονισμού και διόρθωση γάμμα)
Αποδοχή φωτεινότητας:500 νιτ (cd/m2), κατάλληλα για εσωτερικά και σκιασμένα εξωτερικά περιβάλλοντα

Ενεργός χώρος εμφάνισης:
Δύση: 60,19 χιλιοστά
Υψόμετρο: 160,51 χιλιοστά

Διάμετρος διαγράμματος ενότητας:
Δύση: 66,7 χιλιοστά
Υψόμετρος: 181,2 χιλιοστά
Βαθμός: 4,4 χιλιοστά (μονή μονάδα οθόνης)

Περιβαλλοντικές αξιολογήσεις:
Περιοχή θερμοκρασίας λειτουργίας: -20 βαθμοί Κελσίου έως +70 βαθμοί Κελσίου
Περιοχή θερμοκρασίας αποθήκευσης: -30 °C έως +80 °C

Υποστήριξη ολοκλήρωσης και προσαρμογής

Λεπτομέρειες ηλεκτρικής διεπαφής

Η διεπαφή RGB 40 πιν αποδέχεται τυποποιημένα δεδομένα χρώματος 24 bit (8 bits ανά κανάλι RGB) με ειδικό ρολόι pixel, οριζόντιο συγχρονισμό και κατακόρυφες γραμμές συγχρονισμού.Αυτή η παράλληλη αρχιτεκτονική επιτρέπει την άμεση σύνδεση με εξωτερικές διεπαφές μνήμης μικροελεγκτή (FSMC στο STM32), EBI στη σειρά SAM) χωρίς τσιπ μετάφρασης πρωτοκόλλου, μειώνοντας τόσο τον αριθμό των εξαρτημάτων όσο και τα πιθανά σημεία αποτυχίας.

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

Σημειώσεις για τη μηχανική ολοκλήρωση

Με πλάτος 66,7 mm και ύψος 181,2 mm, το μοντέλο απαιτεί ελάχιστη επιφάνεια πλαισίου, περίπου 3,25 mm σε κάθε πλευρά, επιτρέποντας τη σύγχρονη σχεδίαση συσκευών στενού πλαισίου.Το πάχος των 4 mm χωράει τις τυπικές μονάδες φώτισης LED, διατηρώντας παράλληλα μια λεπτή αισθητική κατάλληλη για πίνακες ελέγχου που τοποθετούνται σε φλυτζάνη.

Για εφαρμογές που απαιτούν λειτουργία αφής,η επιφάνεια οθόνης είναι συμβατή τόσο με χωρητική επικάλυψη με ταινία αφής (για πολυ-αγγίξεις) όσο και με αντίσταση σε στρώματα αφής (για λειτουργία με στιλό ή γάντι), με την επίπεδη γυάλινη επιφάνεια να εξασφαλίζει τη βέλτιστη οπτική σύνδεση όταν συνδυάζεται με προστατευτικούς φακούς κάλυψης.

Επιλογές προσαρμογής

Ενώ η τυποποιημένη διαμόρφωση προσφέρει φωτεινότητα 500 νιτ βελτιστοποιημένη για εσωτερική απόδοση,Οι τροποποιήσεις του φώτος πίσω μπορούν να ρυθμίσουν την ισχύ σε 300 νιτ για ιατρικές εφαρμογές σκοτεινών δωματίων ή 700 νιτ για ημιεξωτερική ορατότητα.. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

Ιδανικό για προγραμματιστές που εκτιμούν την απλότητα

Αν η ομάδα μηχανικών σας χρειάζεται να προσφέρει ένα σύγχρονο UI σε μια ευαίσθητη στο κόστος συσκευή χωρίς να μάθουν MIPI πρωτόκολλα στοίβες, επανασχεδιασμό PCB για την ακεραιότητα σήματος υψηλής ταχύτητας,ή ενσωματώνοντας ακριβά τσιπ γέφυρα, το TXW686013B0 προσφέρει την ρεαλιστική λύση.Επιτρέποντάς σας να αναβαθμίσετε την οπτική ελκυστικότητα του προϊόντος σας, διατηρώντας την αποδεδειγμένη ενσωματωμένη αρχιτεκτονική σας άθικτη.

Έτοιμοι να εκσυγχρονίσετε την διεπαφή των συσκευών σας χωρίς να ανακαλύψετε τα ηλεκτρονικά σας;

Ζητήστε τεχνική τεκμηρίωση και δείγματα μονάδων σήμερα.ΝΧΠ i. MX RT σειρά, και Allwinner D1/A133 ελεγκτές.
