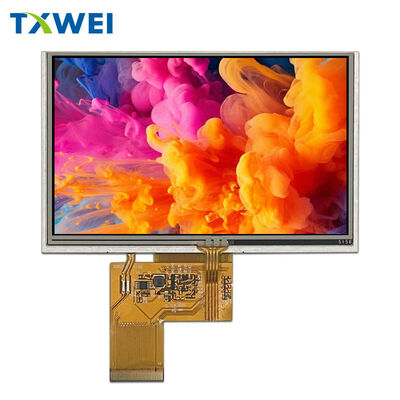

Χονδρική πώληση 5 ιντσών 800*480 TFT οθόνη αφής αντίστασης οθόνη εξοπλισμού βιομηχανικού ελέγχου οθόνη παρακολούθησης οθόνη LCD

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Χονδρική πώληση 5 ιντσών 800*480 TFT οθόνη αφής αντίστασης οθόνη εξοπλισμού βιομηχανικού ελέγχου οθόνη παρακολούθησης οθόνη LCD

Τροποποιημένο:	Διαπραγματεύομαι
τιμή:	negotiate
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16 ημέρες
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Σενζέν, Κουάνγκτονγκ

Μάρκα

TXWEI

Πιστοποίηση

ISO9001 IS014001 IATF16949

Αριθμό μοντέλου

TXW500152N0-RTP

Έγγραφο

Επισημαίνω:

Οθόνη αφής αντίστασης TFT LCD 5 ιντσών

Οθόνη LCD εξοπλισμού βιομηχανικού ελέγχου

Οθόνη TFT 800*480 με εγγύηση

Περιγραφή του προϊόντος

¢ TXW500152N0-RTP ¢

5.0" Βιομηχανική WVGA TFT LCD + RTP

800×480 Ανάλυση. 24bit RGB. Αντίσταση αφής.

◆ Γιατί Επιλέγετε Αυτή την Εμφάνιση;

▸ Σφιχτά οπτικά στοιχεία WVGA

Η ανάλυση 800×RGB×480 παρέχει καθαρές, ζωντανές εικόνες για βιομηχανικές διεπαφές. 16.7M αληθινά χρώματα που τροφοδοτούνται από την αρχιτεκτονική διπλού τσιπ driver ILITEK ILI6122+ILI5960.135mm pixel pitch εξασφαλίζει ευανάγνωση κειμένου και σαφήνεια εικονίδων σε απόσταση χεριού.

▸ Αξιόπιστη αντιστασιακή επαφή

Ενσωματωμένο τετρασύρματο αντίστακτο πάνελ αφής (RTP) ∙ η αξιόπιστη επιλογή για βιομηχανικά περιβάλλοντα.Δεν υπάρχουν προβλήματα χωρητικών παρεμβολών σε ηλεκτρικά θορυβώδη εργοστάσια.

▸ 6 η ώρα Βέλτιστη θέα

Ιδανικό για πάνελ ελέγχου πάνω από το επίπεδο των ματιών, κιόσκ και ενσωματωμένα συστήματα όπου ο χρήστης κοιτάζει την οθόνη.

▸ Κατασκευάστηκε για ακραίες συνθήκες

→ Λειτουργία:-20°C έως +70°C→ Αποθήκευση:-30°C έως +80°C→ Η υγρασία:Μέχρι 90% RH

Περνά 96 ώρες αποθήκευσης υψηλής θερμοκρασίας (+80 ° C), 96 ώρες αποθήκευσης χαμηλής θερμοκρασίας (-30 ° C) και δοκιμές θερμικών σοκ 50 κύκλων (-20 ° C 70 ° C).

◆ Τεχνικές προδιαγραφές

Κέντρο οθόνης• Τύπος οθόνης: ενεργός πίνακας TFT, συνήθως λευκή μετάδοση • Ανάλυση: 800 ((H) × 480 ((V) pixel • Βαθμό χρώματος: 16,7M (24-bit RGB) • Διατάξη pixel: κάθετη λωρίδα RGB • Ενεργή περιοχή: 108.00 mm × 64.80mm • Κατεύθυνση θέασης: 6 η ώρα • Διοικητικό σύστημα: ILITEK ILI6122 + ILI5960

Σύστημα αφής• Τύπος: 4-σύρματος αντίσταση πίνακα αφής (RTP) • Διασύνδεση: Αναλογική ανίχνευση θέσης • Ενεργοποίηση: Βάσει πίεσης (συμβατό με γάντια) • Αρμόδια: Δυνατότητα εκατομμυρίων πιέσεων

Πίσω φωτισμός• Τύπος: Λευκή σειρά LED με φωτισμό στην άκρη • Αριθμός LED: 12 τσιπ (6 σειρές × 2 παράλληλα) • Προωθητική τάση: 17,4V ~ 19,8V • Προωθητικό ρεύμα: 40mA τυπικό • Φωτεινότητα:240 cd/m2 (τυπικό για LCD+RTP) • διάρκεια ζωής: 30.000 ώρες με 50% φωτεινότητα

Ηλεκτρική διεπαφή• Βίντεο: 24-bit παράλληλη RGB (R0-R7, G0-G7, B0-B7) • Ρολόι: DCLK pixel clock input • Σύγχρονισμός: HSYNC, VSYNC, DE (ενεργοποίηση δεδομένων) • Έλεγχος: DISP (επιφάνεια ενεργοποιημένη/αποσυνδεδεμένη) • Δύση: VDD 3.0~3.6V (3.3V τυπικό)

Φυσικές Διαστάσεις• Μέγεθος μονάδας: 120,70 mm × 75,80 mm × 2,80 mm • Με RTP: 116,80 mm × 72,60 mm × 4,15 mm • Βάρος: TBD • FPC: 40 πιν, 0,5 mm κλίση

◆ Ανάθεση καρφίτσας (40-Καρφίτσας FPC)

Δύναμη και φωτισμός1 LEDK ∆αποκλίμακας ανάφλεξης 2 LEDA ∆αποκλίμακας ανάφλεξης ανόδου (+) 3 GND ∆αποκλίμακας ανάφλεξης 4 VDD ∆αποκλίμακας λογικής τροφοδοσίας (3.3V)

Διάδρομος δεδομένων RGB5~12 R0-R7                 κόκκινα δεδομένα (LSB προς MSB) 13~20 G0-G7        πράσινα δεδομένα (LSB προς MSB) 21~28 B0-B7        μπλε δεδομένα (LSB προς MSB)

Χρονολόγηση & Έλεγχος29 GND 30 DCLK Πικέλιο ρολόι 31 DISP Δείκτης ενεργοποιεί 32 HSYNC Οριζόντια συγχρονισμός 33 VSYNC Βερτικάλιος συγχρονισμός 34 DE Δεδομένα ενεργοποιούν 35 NC Δεν υπάρχει σύνδεση 36 GND Γη

Αγγίξτε (NC στο FPC  RTP χωριστά)37 XR ️ Αγγίξτε δεξιά (NC στο FPC) 38 YD ️ Αγγίξτε προς τα κάτω (NC στο FPC) 39 XL ️ Αγγίξτε αριστερά (NC στο FPC) 40 YU ️ Αγγίξτε προς τα πάνω (NC στο FPC)

◆ Χαρακτηριστικά του χρόνου

Απαιτήσεις ρολογιού• Συχνότητα DCLK: 33,3 MHz τυπικά (μέγιστο 50 MHz) • Ανανέωση: σταθερό ρυθμό καρέ 60Hz

Οριζόντιο χρονοδιάγραμμα• Ενεργή οθόνη: 800 κύκλους ρολογιού • Συνολική περίοδος γραμμής: 1056 τυπικά (862~1200 εύρος) • HSD παλμός: 1~40 ρολόγια • Πίσω βεράντα: 46 ρολόγια • Μπροστά βεράντα: 16~354 ρολόγια

Βιόμετρος• Ενεργή οθόνη: 480 γραμμές • Συνολική περίοδος εικόνας: 525 τυπικές (510~650 εύρος) • VSD παλμός: 1~20 γραμμές • Πίσω βεράντα: 23 γραμμές • Μπροστά βεράντα: 7~147 γραμμές

◆ Σενάρια εφαρμογής
