Κατασκευαστής παράγει οθόνη LCD 5 ιντσών 720*1280 οθόνη LCD χωρητική οθόνη αφής οθόνη οθόνης χειροκίνητης συσκευής

Τροποποιημένο:	Διαπραγματεύομαι
τιμή:	negotiate
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16 ημέρες
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Σενζέν, Κουάνγκτονγκ

Μάρκα

TXWEI

Πιστοποίηση

ISO9001 IS014001 IATF16949

Αριθμό μοντέλου

TXW550039N0-CTP

Έγγραφο

Επισημαίνω:

Εικονική οθόνη LCD 5 ιντσών με χωρητική αφής

επίδειξη 720x1280 TFT LCD

χειροκίνητη συσκευή με οθόνη LCD

Περιγραφή του προϊόντος

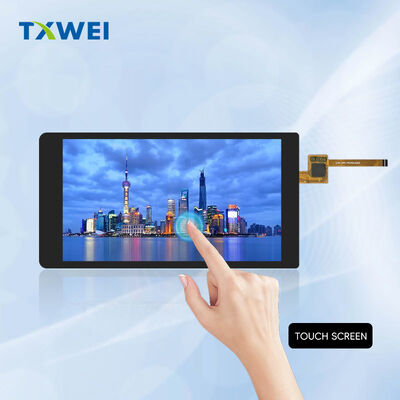

TXW550039N0-CTP Οθόνη 5,5" HD+ IPS με Capacitive Touch

◆━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━◆

Επισκόπηση προϊόντος

Το TXW550039N0-CTP προσφέρει μια ολοκληρωμένη οπτική και διαδραστική λύση σε μια συμπαγή μορφή 5,5 ιντσών. Αυτή η ενσωματωμένη μονάδα συνδυάζει μια οθόνη IPS LCD υψηλής απόδοσης με μια χωρητική οθόνη αφής με απόκριση, σχεδιασμένη για απαιτητικές ενσωματωμένες εφαρμογές όπου η ποιότητα της οθόνης και η εμπειρία χρήστη οδηγούν στην επιτυχία του προϊόντος.

Κατασκευασμένο από την Shenzhen Tianxianwei Technology, αυτή η μονάδα οθόνης στοχεύει φορητές συσκευές, βιομηχανικές διεπαφές και ηλεκτρονικά είδη ευρείας κατανάλωσης που απαιτούν αξιόπιστη αλληλεπίδραση αφής και ζωντανά γραφικά.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Τεχνολογία εμφάνισης

IPS Panel ExcellenceΗ τεχνολογία In-Plane Switching εξαλείφει τη χρωματική μετατόπιση και την απώλεια αντίθεσης που χαρακτηρίζουν τα συμβατικά πάνελ TN. Τα μόρια υγρών κρυστάλλων περιστρέφονται παράλληλα με το υπόστρωμα, διατηρώντας σταθερή οπτική απόδοση σε όλους τους προσανατολισμούς θέασης.

Κανονικά Μαύρη ΛειτουργίαΤα pixel είναι προεπιλεγμένα σε μαύρο όταν δεν τροφοδοτούνται. Αυτή η αρχιτεκτονική επιτυγχάνει βαθύτερα επίπεδα μαύρου, ανώτερους λόγους αντίθεσης και μειωμένη διαρροή φωτός σε σύγκριση με τις συνήθως λευκές εναλλακτικές. Οι σκοτεινές διεπαφές χρήστη επωφελούνται από βελτιωμένη απόδοση ισχύος.

Active Matrix DriveΜεμονωμένα τρανζίστορ λεπτής μεμβράνης ελέγχουν κάθε pixel ανεξάρτητα. Χωρίς κοινόχρηστα τεχνουργήματα ηλεκτροδίων. Χωρίς θόλωση κίνησης. Ευκρινή, ακριβής απόδοση εικόνας τόσο για στατικό περιεχόμενο όσο και για δυναμικά γραφικά.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈ ◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Ανάλυση & Ποιότητα Εικόνας

Ανάλυση HD+720 pixel οριζόντια. 1280 pixel κάθετα. Η αναλογία διαστάσεων 9:16 βελτιστοποιεί εφαρμογές προσανατολισμένες σε κατακόρυφο προσανατολισμό — τερματικά χειρός, φορητές συσκευές, κάθετους πίνακες ελέγχου.

Δομή εικονοστοιχείων RGB StripeΚάθετη διάταξη υποπίξελ RGB. Φυσικό συνδυασμό χρωμάτων σε τυπικές αποστάσεις θέασης. Ιδανικό για φωτογραφικές εικόνες, οπτικοποίηση δεδομένων και κρίσιμες για το χρώμα διεπαφές.

Διαστάσεις pixelΒήμα 94,5 μικρομέτρων τόσο οριζόντια όσο και κατακόρυφα. Περίπου 269 pixel ανά ίντσα. Ομαλή απόδοση περιγράμματος. Ευκρινής αναγνωσιμότητα χαρακτήρων.

Ενεργή περιοχή προβολής68,04 mm πλάτος × 120,96 mm ύψος. Σημαντική οθόνη ακινήτων με ελάχιστο φυσικό αποτύπωμα.

╭───────────────────── ─────────────────────╮ │ ΜΗΧΑΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ │ ╰───────────────────── ─────────────────────╯

Διαστάσεις μονάδας LCDΠλάτος μονάδας 71,04 mm. Ύψος μονάδας 129,56 mm. Συνολικό πάχος 1,65 mm. Εξαιρετικά λεπτό προφίλ για ενσωμάτωση μοντέρνου βιομηχανικού σχεδιασμού.

Ολοκληρώστε τη συναρμολόγηση με την αφήΠλάτος συναρμολόγησης 76,00 mm. Ύψος συναρμολόγησης 143,46 mm. Συνολικό πάχος 2,81 χλστ. Το πρόσθετο 1,16 mm φιλοξενεί το χωρητικό στρώμα αφής χωρίς υπερβολικό όγκο.

ΒάροςΒελτιστοποιημένο για φορητές εφαρμογές. Η τελική προδιαγραφή καθορίζεται από την επιλογή γυαλιού καλύμματος.

Σύνδεσμος ευέλικτου κυκλώματοςFPC 25 ακίδων για σήματα οθόνης. FPC 6 ακίδων για διεπαφή αφής. Συμπαγής, αξιόπιστη διασύνδεση. Συμβατό με αυτοματοποιημένες διαδικασίες συναρμολόγησης.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸ ▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Χωρητικός πίνακας αφής

Αρχιτεκτονική G+F+FΕξώφυλλο Γυαλί + Φιλμ + Κατασκευή φιλμ. Δομή τριών στρώσεων με οπτικά διαυγή αυτοκόλλητη πλαστικοποίηση. Οικονομική ανθεκτικότητα. Απόδοση αφής με απόκριση.

Αγγίξτε ΕλεγκτήςΟλοκληρωμένο κύκλωμα FT5436DQQ. Αφιερωμένη επεξεργασία αφής. Χαρακτηριστικός ρυθμός αναφοράς 100 Hz. Ομαλή παρακολούθηση χειρονομιών. Χαμηλό φορτίο επεξεργαστή κεντρικού υπολογιστή.

Δυνατότητα πολλαπλής αφήςΤαυτόχρονη ανίχνευση πέντε σημείων. Σύνθετη αναγνώριση χειρονομιών. Τσιμπήστε το ζουμ. Περιστροφή με δύο δάχτυλα. Χειριστήρια παιχνιδιών με πολλά δάχτυλα. Οι σύγχρονες απαιτήσεις διεπαφής υποστηρίζονται πλήρως.

Πρωτόκολλο επικοινωνίαςΠρότυπο διεπαφή I2C. Ρολόι SCL στα 400 kHz τυπικό. SDA αμφίδρομα δεδομένα. Έξοδος διακοπής INT για ειδοποίηση κεντρικού υπολογιστή που βασίζεται σε συμβάντα. Έλεγχος επαναφοράς RST για ανάκτηση αρχικοποίησης.

Ηλεκτρικά ΧαρακτηριστικάΕύρος λειτουργίας 2,8V έως 3,3V. Επιλογή λογικής διεπαφής 1,8 V. Λειτουργική θερμοκρασία -20°C έως +60°C. <5 mW τυπική ισχύς λειτουργίας. Αποτελεσματικό για σχέδια που τροφοδοτούνται με μπαταρία.

✧･ﾟ:✧･ﾟ:･ﾟ✧:･ﾟ✧✧･ﾟ:･ﾟ✧:･ﾟ✧

Αρχιτεκτονική διεπαφής

MIPI DSI StandardΔιεπαφή Επεξεργαστή Mobile Industry 4 λωρίδων. Βιομηχανικά πρότυπα διαφορική σηματοδότηση υψηλής ταχύτητας. Χαμηλές ηλεκτρομαγνητικές παρεμβολές. Ισχυρή θόρυβος για απαιτητικά περιβάλλοντα.

Λωρίδες δεδομένωνΖεύγη διαφορικών D0, D1, D2, D3. Τέσσερα παράλληλα κανάλια. Το συνολικό εύρος ζώνης υποστηρίζει ανανέωση 60 Hz σε εγγενή ανάλυση με βάθος χρώματος 24 bit.

Διανομή ρολογιούΖεύγος διαφορικού CLK. Πηγή-σύγχρονη αρχιτεκτονική. Απλοποιημένος σχεδιασμός χρονισμού συστήματος. Δεν απαιτείται πολύπλοκη αντιστοίχιση λοξών μεταξύ των λωρίδων δεδομένων.

Λειτουργίες χαμηλής ισχύοςLP11, LP10, LP00 κρατική υποστήριξη. Αναμονή εξαιρετικά χαμηλής ισχύος. Γρήγορο ξύπνημα από τον ύπνο. Επέκταση διάρκειας ζωής μπαταρίας για εφαρμογές για κινητά.

Λειτουργίες εντολών και βίντεοΛειτουργία εντολών για διαμόρφωση μητρώου και στατικές εικόνες. Λειτουργία βίντεο για ροή σε πραγματικό χρόνο. Ευέλικτη ενοποίηση συστήματος. Επιλογή παράκαμψης buffer πλαισίου.

┏━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━┓ ┃ ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ┃ ┗━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━┛

Τάση τροφοδοσίας I/O (IOVCC)Ελάχιστο 1,65 V. 1,8V τυπικό. 2,0V μέγιστο. Συμβατότητα λογικού επιπέδου με σύγχρονους επεξεργαστές εφαρμογών. Απευθείας σύνδεση χωρίς μετάφραση στάθμης για συστήματα 1,8V.

Αναλογική τάση τροφοδοσίας (VCI)Ελάχιστο 2,5 V. 2,8V τυπικό. 3,3V μέγιστο. Ισχύς προγράμματος οδήγησης βασικής οθόνης. Απαιτείται σταθερή ρύθμιση για λειτουργία χωρίς τρεμόπαιγμα.

Τρέχουσα κατανάλωσηΤο ρεύμα λειτουργίας εξαρτάται από το περιεχόμενο της οθόνης και τη ρύθμιση οπίσθιου φωτισμού. Ελαχιστοποιείται το ρεύμα της κατάστασης ύπνου για εξοικονόμηση μπαταρίας. Λεπτομερής χαρακτηρισμός διαθέσιμος κατόπιν αιτήματος.

Gate Drive GenerationΤα εσωτερικά κυκλώματα αντλίας φόρτισης παράγουν τάσεις μεταγωγής TFT. Θετικές και αρνητικές σιδηροτροχιές που προκύπτουν από ενιαία εισροή παροχής. Δεν απαιτείται εξωτερική παροχή υψηλής τάσης.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Σύστημα οπίσθιου φωτισμού

Διαμόρφωση LED14 λευκά LED σε σειρά-παράλληλη διάταξη. Οπτική αρχιτεκτονική με φωτισμό άκρων. Πλάκα οδηγού φωτός ακριβείας. Μεμβράνες διαχύτης και ενίσχυσης φωτεινότητας.

Ηλεκτρικές ΠαράμετροιΜπροστινή τάση: 19,6V ελάχιστη. 22,4V μέγιστο. Τυπικό ρεύμα λειτουργίας 40 mA. Συνιστάται κίνηση σταθερού ρεύματος για ομοιόμορφη φωτεινότητα.

Απόδοση φωτεινότηταςΗ προδιαγραφή θα καθοριστεί με πλήρη οπτική στοίβα. Τυπικές τιμές διαθέσιμες κατόπιν αιτήματος για καθοδήγηση σχεδιασμού.

Διάρκεια ζωής λειτουργίαςΑξιολόγηση LED 30.000 ωρών. Ορίζεται ως διατήρηση φωτεινότητας 50% στα 20 mA ανά LED. Εκτεταμένη διάρκεια ζωής που επιτυγχάνεται με τη μείωση ρεύματος και τη θερμική διαχείριση.

Διασύνδεση ελέγχουΣυνδέσεις ανόδου LED. Συνδέσεις καθόδου LEDK. Συμβατό με PWM dimming. Υποστηρίζεται η αναλογική ρύθμιση ρεύματος.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Χρονισμός και έλεγχος

Επαναφορά ΑρχιτεκτονικήςΗ ακίδα RESET είναι ενεργή χαμηλή. Ελάχιστος παλμός 10 μικροδευτερόλεπτα. Περίοδος προετοιμασίας 120 χιλιοστών του δευτερολέπτου. Διαμόρφωση ενεργοποίησης ακολουθιών μηχανής εσωτερικής κατάστασης. Φόρτωση παραμέτρων OTP κατά την εκκίνηση.

Σήμα σχίσιμου αποτελέσματοςΠαλμός εξόδου TE. Ένδειξη ορίου πλαισίου. Συγχρονισμός κεντρικού υπολογιστή για ενημερώσεις χωρίς σχίσιμο. Απαραίτητο για ομαλό περιεχόμενο κινουμένων σχεδίων και βίντεο.

Αλληλουχία ισχύοςΕυέλικτη παραγγελία IOVCC και VCI. RESET απελευθέρωση μετά τη σταθεροποίηση της τροφοδοσίας. Καθυστέρηση 15 χιλιοστών του δευτερολέπτου πριν από την αποδοχή της εντολής. Εμφάνιση ένδειξης ετοιμότητας μετά την προετοιμασία.

Διαχείριση κατάστασης ύπνουΕντολή Sleep In για αναμονή χαμηλής κατανάλωσης. Εντολή Sleep Out για κανονική λειτουργία. Ταχεία μετάβαση κατάστασης. Προαιρετική διατήρηση περιβάλλοντος.

━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━

Περιβαλλοντική Ανθεκτικότητα

Θερμοκρασία λειτουργίας-20°C έως +60°C για λειτουργίες οθόνης και αφής. Δυνατότητα ψυχρής εκκίνησης. Πλήρης συμμόρφωση με τις προδιαγραφές σε ολόκληρη τη γκάμα.

Συνθήκες αποθήκευσης-30°C έως +70°C δεν λειτουργεί. 20% έως 90% σχετική υγρασία. Εκτεταμένη σταθερότητα στο ράφι. Συμβατό με παγκόσμια logistics.

Επικύρωση θερμικού σοκΔοκιμή 10 κύκλων. Έκθεση -20°C, 30 λεπτά. Έκθεση +60°C, 30 λεπτά. Στατική κατάσταση. Χωρίς μηχανική βλάβη. Χωρίς υποβάθμιση της απόδοσης.

Λειτουργία σε υψηλή θερμοκρασία+60°C συνεχής λειτουργία. Επικύρωση 96 ωρών. Δεν κολλάει εικόνα. Καμία αλλαγή χρώματος. Διατηρήθηκε η απόκριση αφής.

Λειτουργία σε χαμηλή θερμοκρασία-20°C συνεχής λειτουργία. Επικύρωση 96 ωρών. Χρόνος απόκρισης εντός των προδιαγραφών. Το άγγιγμα είναι λειτουργικό παντού.

Αντοχή υγρασίας50°C σε 90% σχετική υγρασία. Έκθεση 96 ωρών. Χωρίς σχηματισμό φυσαλίδων. Χωρίς αποκόλληση σφραγίδων. Χωρίς εφέ ουράνιου τόξου καρέ.

✦ ══════════════════════════════════ ✦

Διασφάλιση Ποιότητας

Δοκιμή Παραγωγής100% ηλεκτρικός έλεγχος. Επιθεώρηση ελαττώματος pixel ανά βιομηχανικά πρότυπα. Αγγίξτε την επικύρωση γραμμικότητας συντεταγμένων. Μέτρηση ομοιομορφίας οπίσθιου φωτισμού.

Επικύρωση αξιοπιστίαςΚύκλος θερμοκρασίας ανά IEC 60068-2-14. Μηχανική κρούση κατά IEC 60068-2-27. Αντοχή σε κραδασμούς κατά IEC 60068-2-6. Ανοσία ESD ανά IEC 61000-4-2.

Πρότυπα ΑποδοχήςΜηδενική ανοχή για τμήματα που λείπουν. Χωρίς ηλεκτρικό σορτς. Δεν υπάρχουν ασαφή τμήματα. Χωρίς συνθήκες μη εμφάνισης. Δεν υπάρχουν μη φυσιολογικά μοτίβα εμφάνισης. Χωρίς διαρροή υγρών κρυστάλλων. Η ακεραιότητα της σφραγίδας είναι υποχρεωτική.

Περιβαλλοντική ΣυμμόρφωσηΥλικά χωρίς μόλυβδο παντού. Συμβατό με την Οδηγία RoHS 2011/65/ΕΕ. Τηρήθηκαν περιορισμοί ουσίας REACH. Πιστοποιημένη υπεύθυνη κατασκευή.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈ ◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Καθοδήγηση για την ένταξη

Μηχανική ΤοποθέτησηΣυνιστάται υποστήριξη τεσσάρων άκρων. Αποφύγετε τη φόρτωση σημείου στην ενεργή περιοχή. Διατηρήστε την απόσταση από τα αγώγιμα στοιχεία. Η προστασία ESD είναι υποχρεωτική κατά το χειρισμό.

Θερμικός ΣχεδιασμόςΠαρακολούθηση θερμοκρασίας διασταύρωσης LED. Διαδρομή απαγωγής θερμότητας μέσω PCB. Μεγιστοποίηση επιφάνειας χαλκού στην περιοχή ανόδου. Περιβαλλοντική υποβάθμιση για σφραγισμένα περιβλήματα.

Ηλεκτρική ΔιάταξηΞεχωριστά αναλογικά και ψηφιακά επίπεδα γείωσης. Γείωση με αστέρι στην είσοδο ρεύματος. Ταίριασμα μήκους ίχνους MIPI. Διαφορική αντίσταση 100 ohm. Θωράκιση για εφαρμογές ευαίσθητες στο EMI.

Ενοποίηση λογισμικούΑκολουθία αρχικοποίησης Sitronix ST7703. Διατίθεται τεκμηρίωση συνόλου εντολών. Αγγίξτε τη διαμόρφωση υλικολογισμικού μέσω I2C. Βιβλιοθήκες χειρονομιών από την FocalTech.

Οπτική προσαρμογήΣχήμα και πάχος φακού καλύμματος. Αντιανακλαστική επίστρωση. Αντιθαμβωτική επεξεργασία επιφάνειας. Ενσωμάτωση φίλτρου απορρήτου. Προσαρμοσμένα ανοίγματα και εγκοπές. Διαθέσιμες υπηρεσίες οπτικής συγκόλλησης.

━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━

Εφαρμογές στοχοθέτησης

Φορητές ιατρικές συσκευές. Βιομηχανικά τερματικά χειρός. Κινητός εξοπλισμός δοκιμής. Έξυπνοι πίνακες ελέγχου σπιτιού. Δημιουργία διεπαφών αυτοματισμού κτιρίου. Πληκτρολόγια συστημάτων ασφαλείας. Τερματικά σημεία πώλησης. Συστήματα διαχείρισης αποθεμάτων. Εκπαιδευτικά ηλεκτρονικά. Πλατφόρμες ανάπτυξης. Καταναλωτικές συσκευές. Οθόνες aftermarket αυτοκινήτων. Ναυτικά όργανα. Φορητές συσκευές εξωτερικού χώρου.

━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━

Πληροφορίες Παραγγελίας

Ονομασία μοντέλουTXW550039N0-CTP

ΚατασκευαστήςShenzhen Tianxianwei Technology Co., Ltd.

Διαθεσιμότητα δείγματοςΔείγματα μηχανικής συνήθως 2-3 εβδομάδες. Χρόνος ανοχής παραγωγής 4-6 εβδομάδες στάνταρ. Η τιμολόγηση όγκου διαπραγματεύεται από 1.000 μονάδες ετησίως.

Υπηρεσίες προσαρμογήςΣχήμα και πάχος γυαλιού καλύμματος. Εκτύπωση λογότυπου και επωνυμία. Δέσμη και επιλογή φωτεινότητας. Μήκος FPC και θέση σύνδεσης. Προσαρμογή τάσης διασύνδεσης. Αγγίξτε τροποποίηση υλικολογισμικού. Οπτική συγκόλληση σε προσαρμοσμένο κάλυμμα φακού. Ρυθμιστική υποστήριξη πιστοποίησης.
