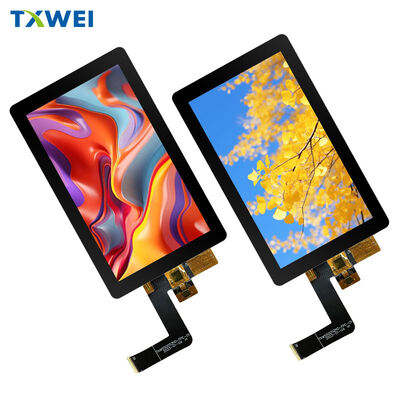

Οθόνη LCD 5,5 ιντσών 1080X1920TFT κάθετη οθόνη διεπαφή MIPI με οθόνη αφής LCD 5,5 ιντσών

Τροποποιημένο:	Διαπραγματεύομαι
τιμή:	negotiate
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16 ημέρες
Μέθοδος πληρωμής:	L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Σενζέν, Κουάνγκτονγκ

Μάρκα

TXWEI

Πιστοποίηση

ISO9001 IS014001 IATF16949

Αριθμό μοντέλου

ΤΧW550052N0-AS

Έγγραφο

Επισημαίνω:

Οθόνη TFT LCD 5

5 ιντσών

Επαφή MIPI οθόνη LCD

Περιγραφή του προϊόντος

TXW550052N0-AS

Οθόνη LCD IPS Full HD 5,46 ιντσών

Με Ενσωματωμένη Χωρητική Οθόνη Αφής

● ● ● ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ ● ● ●

Ανώτερη Οπτική Εμπειρία μέσω Προηγμένης Τεχνολογίας IPS

Αυτή η μονάδα οθόνης 5,46 ιντσών διαθέτει εκπληκτική ανάλυση 1080 × 1920 Full HD με 16,7 εκατομμύρια χρώματα για ρεαλιστικές εικόνες.

Εξαιρετικά Ευρεία Γωνία Θέασης

178° γωνίες θέασης από όλες τις κατευθύνσεις. Χωρίς αλλοίωση χρώματος. Χωρίς απώλεια αντίθεσης.

Απρόσκοπτη Ενσωμάτωση Αφής

Η πολυστρωματική χωρητική δομή G+F+F με ελεγκτή Goodix GT911

εξασφαλίζει άμεση, ακριβή απόδοση πολλαπλής αφής για διαισθητική αλληλεπίδραση χρήστη σε ολόκληρη την ενεργή επιφάνεια.■ ■ ■ ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

 ■ ■ ■

Διαμόρφωση ΟθόνηςΗ ενεργή περιοχή οθόνης έχει διαστάσεις Η εξελιγμένη διαμόρφωση φωτισμού άκρων προσφέρει ομοιόμορφη φωτεινότητα σε ολόκληρη την ενεργή περιοχή οθόνης με ελάχιστη επιβάρυνση πάχους. με διάταξη pixel 1080 × RGB × 1920

 σε διαμόρφωση λωρίδας.

Σχεδιασμός Τετραγωνικών PixelΤο βήμα pixel

63 μm × 63 μm

 προσφέρει ομοιόμορφη ποιότητα εικόνας χωρίς παραμόρφωση.Απόδοση Χρώματος

16,7 εκατομμύρια

 χρώματα επιλέξιμα από λογισμικό.Ελευθερία Θέασης

Υποστήριξη κατεύθυνσης

Όλες οι ώρες. Βέλτιστες γωνίες θέασης 360°.

Αποδεδειγμένη Τεχνολογία Οδηγού

Ο βιομηχανικά αποδεδειγμένος οδηγός IC

Himax HX8399-C

.

──────────────────────────────────────────────────────────

ΔΙΕΠΑΦΗ & ΣΥΝΔΕΣΙΜΟΤΗΤΑΣύγχρονη Διεπαφή MIPI DSI Υψηλής Ταχύτητας με Αρχιτεκτονική Διαφορικής Σηματοδότησης 4 ΛωρίδωνΗ εξελιγμένη διαμόρφωση φωτισμού άκρων προσφέρει ομοιόμορφη φωτεινότητα σε ολόκληρη την ενεργή περιοχή οθόνης με ελάχιστη επιβάρυνση πάχους.Αξιόπιστη Παροχή ΕνέργειαςΠολλαπλά σημεία γείωσης διασφαλίζουν σταθερό δυναμικό αναφοράς σε όλο το σύστημα. Η λογική τροφοδοσία IOVCC λειτουργεί στα 1,8V με ανοχή 1,65V ~ 3,3V για ευέλικτη συμβατότητα με τον κεντρικό επεξεργαστή. Οι αποκλειστικές αναλογικές τροφοδοσίες οδηγού AVDD και AVEE υποστηρίζουν εύρη

±4,8V ~ ±6,0V

. Το υποσύστημα αφής λαμβάνει απομονωμένη τροφοδοσία

3,3V

 μέσω της ακίδας CTP_VCC. Το σύστημα οπίσθιου φωτισμού συνδέεται μέσω αποκλειστικών ακροδεκτών ανόδου LEDA και καθόδου LEDK.

Μετάδοση Δεδομένων Υψηλής ΤαχύτηταςΠέντε διαφορικά ζεύγη χειρίζονται την επικοινωνία MIPI: η λωρίδα ρολογιού (CLKP/CLKN) συγχρονίζει τη μεταφορά δεδομένων, ενώ τέσσερις λωρίδες δεδομένων (D0 έως D3) μεταφέρουν συμπιεσμένες ροές pixel με υψηλό εύρος ζώνης και ελάχιστη ηλεκτρομαγνητική παρεμβολή.Έξυπνη Αρχιτεκτονική Ελέγχου

Το RESET ενεργό χαμηλό επιτρέπει την ανάκτηση υλικού. Το σήμα TE συγχρονίζει τις ενημερώσεις μνήμης καρέ για την αποφυγή τεχνουργημάτων σχισίματος. Η έξοδος PWM συνδέεται με εξωτερικούς οδηγούς LED για ακριβή έλεγχο φωτεινότητας. Το υποσύστημα αφής επικοινωνεί μέσω του διαύλου I²C (CTP_SCL/CTP_SDA) με αποκλειστικές γραμμές διακοπής (CTP_INT) και επαναφοράς (CTP_RST) για αποτελεσματικό χειρισμό συμβάντων.

● ● ●

ΣΥΣΤΗΜΑ ΟΠΙΣΘΙΟΥ ΦΩΤΙΣΜΟΥ

 ● ● ●Σειρά LED Edge-Lit με 15 Λευκά LED Υψηλής ΑπόδοσηςΗ εξελιγμένη διαμόρφωση φωτισμού άκρων προσφέρει ομοιόμορφη φωτεινότητα σε ολόκληρη την ενεργή περιοχή οθόνης με ελάχιστη επιβάρυνση πάχους.Ηλεκτρικά ΧαρακτηριστικάΗ τάση λειτουργίας κυμαίνεται μεταξύ

28V ~ 32V

 με τυπικό ρεύμα 60 mA ανά σειρά.Οπτική ΑπόδοσηΗ συνδυασμένη διάταξη LCD και οθόνης αφής επιτυγχάνει τυπική φωτεινότητα

1100 cd/m²

 με ομοιομορφία ≥85% σε ολόκληρη την επιφάνεια θέασης.

Μακροπρόθεσμη ΑξιοπιστίαΟνομαστική διάρκεια ζωής LED 30.000 ώρες

 στο 50% φωτεινότητας όταν λειτουργεί στα 20mA ανά LED. Υψηλότερα ρεύματα μειώνουν αναλογικά τη διάρκεια ζωής λειτουργίας.

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ΦΥΣΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■

Συμπαγής Μορφή για Εφαρμογές με Περιορισμένο Χώρο

Η μονάδα LCD έχει διαστάσεις 70,04 mm × 128,29 mm × 1,68 mm (πλάτος × ύψος × πάχος).

Ενσωματωμένη Συναρμολόγηση

Με προσαρτημένη τη χωρητική οθόνη αφής, οι συνολικές διαστάσεις γίνονται

85,00 mm × 140,36 mm × 2,91 mm.Ελαφριά Κατασκευή

Η προδιαγραφή βάρους θα καθοριστεί με βάση την τελική διαμόρφωση και τα προαιρετικά εξαρτήματα.

★ ★ ★ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΒΑΘΜΟΛΟΓΗΣΕΙΣ ★ ★ ★Εκτεταμένο Εύρος Θερμοκρασίας Λειτουργίας για Απαιτητικές ΕφαρμογέςΗ μονάδα λειτουργεί αξιόπιστα από

-20°C έως +70°C

 με ανοχή υγρασίας 20% ~ 90% RH χωρίς συμπύκνωση.

Ασφαλείς Συνθήκες Αποθήκευσης

Το εκτεταμένο εύρος θερμοκρασίας αποθήκευσης εκτείνεται από

-30°C έως +80°C

 διατηρώντας τους ίδιους περιορισμούς υγρασίας.
╓──────────────────────────────────────────────────────────╖
ΔΙΑΣΦΑΛΙΣΗ ΑΞΙΟΠΙΣΤΙΑΣ╚──────────────────────────────────────────────────────────╝Αυστηρά Κριτήρια ΑποδοχήςΜηδενικά λειτουργικά ελαττώματα επιτρέπονται, συμπεριλαμβανομένων ελλιπών τμημάτων, ηλεκτρικών βραχυκυκλωμάτων ή υποβάθμισης της καθαρότητας της οθόνης. Απολύτως καμία διαρροή υγρών κρυστάλλων υπό οποιαδήποτε συνθήκη δοκιμής. Απαγορευμένες ανωμαλίες περιλαμβάνουν σχηματισμό φυσαλίδων σε χαμηλή θερμοκρασία, χαλάρωση σφραγίδων άκρων, φαινόμενα ουράνιου τόξου πλαισίου ή υποβάθμιση οπτικής απόδοσης μετά από επικύρωση καταπόνησης.
◆
ΧΡΟΝΙΣΜΟΣ & ΑΚΟΛΟΥΘΙΑ ΤΡΟΦΟΔΟΤΗΣΗΣ
 ◆Διαδικασία Ενεργοποίησης Βήμα προς ΒήμαΤο ολοκληρωμένο κύκλωμα οδηγού Himax HX8399-C απαιτεί ακριβή ακολουθία τροφοδοσίας για να διασφαλίσει τη σωστή αρχικοποίηση και να αποτρέψει πιθανή ζημιά στους εσωτερικούς γεννήτορες τάσης.Διαδικασία Ενεργοποίησης Βήμα προς ΒήμαΠρώτον, σταθεροποιήστε τις λογικές τροφοδοσίες VDD1 και HS_VCC, διατηρώντας τη σταθερότητα για τουλάχιστον 1ms πριν προχωρήσετε. Στη συνέχεια, ενεργοποιήστε τις αναλογικές τροφοδοσίες VSP και VSN χωρίς απαίτηση καθυστέρησης από το προηγούμενο βήμα. Στη συνέχεια, ενεργοποιήστε το σήμα επαναφοράς υλικού RESX σε χαμηλή κατάσταση για διάρκεια μεγαλύτερη από 1ms μετά την ολοκλήρωση της σταθεροποίησης της τροφοδοσίας. Διαμορφώστε όλες τις λωρίδες δεδομένων και ρολογιού MIPI σε κατάσταση χαμηλής ισχύος LP-11 πριν απελευθερώσετε την επαναφορά. Μετά την απελευθέρωση της επαναφοράς, περιμένετε
>50ms
 πριν μεταδώσετε εντολές αρχικοποίησης. Εκδώστε την εντολή SLPOUT για έξοδο από τη λειτουργία ύπνου. Περιμένετε τουλάχιστον 120ms μετά το SLPOUT πριν στείλετε την εντολή ενεργοποίησης οθόνης DISPON. Τέλος, ξεκινήστε τη μετάδοση πακέτων βίντεο MIPI χωρίς περιορισμό ανώτερου χρονικού ορίου.
Ελεγχόμενη Ακολουθία ΑπενεργοποίησηςΑντιστρέψτε τη σειρά ενεργοποίησης με καθυστερήσεις ≥20μs μεταξύ κάθε σταδίου απενεργοποίησης τροφοδοσίας για την αποφυγή φαινομένων διατήρησης εικόνας και τη διασφάλιση πλήρους προστασίας του οδηγού.
▒▒▒▒▒▒
ΟΠΤΙΚΗ ΑΠΟΔΟΣΗ
 ▒▒▒▒▒▒
Μέτρηση Λόγου Αντίθεσης σε Ποσοστό
CR = L₂₅₅ / L₀
Όπου L₂₅₅ αντιπροσωπεύει τη μέτρηση φωτεινότητας στο επίπεδο γκρι 255 (πλήρως λευκό) και L₀ αντιπροσωπεύει τη φωτεινότητα στο επίπεδο γκρι 0 (πλήρως μαύρο).
Χαρακτηρισμός Δυναμικής ΑπόκρισηςΤυποποιημένο Πρωτόκολλο ΜέτρησηςΌλος ο οπτικός χαρακτηρισμός πραγματοποιείται μετά από 20 λεπτά θερμικής σταθεροποίησης σε θερμοκρασία περιβάλλοντος 25±2°C. Το σύστημα οπίσθιου φωτισμού απαιτεί περίοδο προθέρμανσης 20 λεπτών σε περιβάλλον χωρίς αέρα πριν από την έναρξη της μέτρησης. Ο εξοπλισμός χρησιμοποιεί Autronics DMS 803 ή ισοδύναμο συνδυασμό φωτομέτρου/φασματογράφου με σημείο μέτρησης διαμέτρου 3mm εντός θαλάμου σκοτεινού περιβάλλοντος που εξαλείφει την εξωτερική μόλυνση φωτός.
◆
ΤΥΠΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ◆Σενάρια Βιομηχανικής και Εμπορικής ΑνάπτυξηςΒιομηχανικοί φορητοί τερματικοί σταθμοί που απαιτούν ανθεκτικές αξιόπιστες οθόνες σε απαιτητικά περιβάλλοντα. Πάνελ διεπαφής ανθρώπου-μηχανής για συστήματα ελέγχου αυτοματισμού. Ιατρικός διαγνωστικός εξοπλισμός και φορητές συσκευές παρακολούθησης ασθενών. Διεπαφές ελέγχου έξυπνου σπιτιού και συστήματα αυτοματισμού κατοικιών. Ηλεκτρονικές συσκευές υψηλής τεχνολογίας όπου η ποιότητα της οθόνης διαφοροποιεί την τοποθέτηση του προϊόντος. Όργανα ακριβείας δοκιμών και μετρήσεων που απαιτούν ακριβή αναπαραγωγή χρωμάτων. Συστήματα ψυχαγωγίας αυτοκινήτων και ψηφιακές οθόνες ταμπλό.
▒▒▒
ΠΟΙΟΤΗΤΑ & ΣΥΜΜΟΡΦΩΣΗ
 ▒▒▒Αυστηρά Πρότυπα ΚατασκευήςΟι εγκαταστάσεις παραγωγής διατηρούν πιστοποίηση ISO με ολοκληρωμένα συστήματα διαχείρισης ποιότητας. 100% κάλυψη επιθεώρησης για κρίσιμα ελαττώματα διασφαλίζει σταθερή ποιότητα εξαγωγής. Τυποποιημένα πρωτόκολλα οπτικής επιθεώρησης καθορίζουν ένταση φωτισμού 1000±200 lux, απόσταση θέασης 30cm και γωνία παρατήρησης 45°±10° για αντικειμενική αξιολόγηση ελαττωμάτων.
