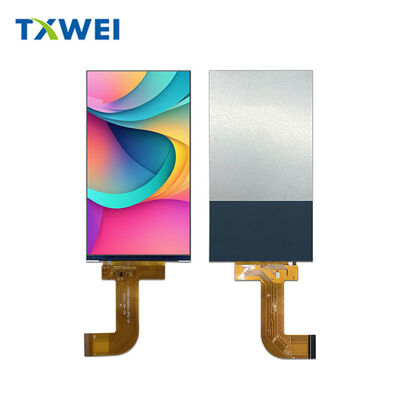

Οθόνη IPS 5,5 ιντσών με πλήρη οπτική γωνία, οθόνη LCD MIPI 720*1280

Τροποποιημένο:	Διαπραγματεύομαι
τιμή:	negotiate
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16
Μέθοδος πληρωμής:	Ε/Σ TT Δ/Π
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Αριθμό μοντέλου

TXW550060N0

Έγγραφο

Διασύνδεση LCM:

Διασύνδεση MIPI

Αριθμός πινάκων:

30 PIN

Τετάρτη:

θερμοκρασία φύλαξης:

-30+80°C

Λούμενοι βαθμοί:

1000cd/m²

Αριθμός εικονοστοιχείων:

720*1280

Στοιχείο οδήγησης:

Ενεργός πίνακας TFT

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.00945 ((H) *0.0945 ((V)

Επισημαίνω:

Οθόνη LCD IPS MIPI 5

5 ιντσών

720X1280 TFT LCD οθόνη

Περιγραφή του προϊόντος

TXW550060N0

5.5" βιομηχανική μονάδα οθόνης IPS

Οπτική ακρίβειας, βιομηχανική αντοχή, καθαρή ενσωμάτωση.

Οπτική απόδοση

720 × RGB × 1280εγγενής ανάλυση.294 PPIΚάθε στοιχείο απεικονίζεται με καθαρή ευκρίνεια από λεπτό κείμενο έως σύνθετες μορφές κυμάτων.

Τεχνολογία IPSπαραδίδειπλήρης ελευθερία γωνίας θέασηςΔεν υπάρχει αντιστροφή χρώματος σε στρογγυλές γωνίες. Δεν υπάρχει υποβάθμιση της αντίθεσης όταν παρατηρείται από κάτω ή από την πλευρά.Το πάνελ έχει πανομοιότυπες επιδόσεις είτε τοποθετείται οριζόντια σε ένα όργανο επιφάνειας εργασίας είτε κάθετα σε ένα φορητό σαρωτή.

16.7 εκατομμύρια χρώματαΕπιλέξιμες μέσω βαθμονόμησης λογισμικού, ομαλές κλίμακες, ακριβείς αποχρώσεις δέρματος στην ιατρική απεικόνιση, ακριβής κωδικοποίηση χρωμάτων στις βιομηχανικές εφαρμογές HMI.

Ενεργός χώρος:680,04 mm × 120,96 mm
Γεωμετρία των pixel:Τρίχωμα RGB, πλάτος 0,0945 mm × 0,0945 mm
Τρόπος εμφάνισης:Κανονικά μαύρο ∙ βαθύ μαύρο, υψηλή αντίθεση

Περιβαλλοντική Αντοχή

Οι βιομηχανικές οθόνες δεν ζουν σε γραφεία με κλιματισμό.

Θερμοκρασία λειτουργίας:-20°C έως +60°C
Ψυχρό χώρο αποθήκευσης σε εφοδιαστικούς κόμβους, τα ταμπλό οχημάτων στην ζέστη της ερήμου, η μονάδα διατηρεί πλήρη οπτική και ηλεκτρική προδιαγραφή σε όλο το εύρος.

Θερμοκρασία αποθήκευσης:-30°C έως +80°C
Επέκταση αποθήκευσης, διέλευση σε ακραίες κλιματικές συνθήκες, επιβίωση χωρίς ενέργεια, χωρίς αποστρωματισμό, υποβάθμιση της σφραγίδας, ή βλάβη σε υγρό κρύσταλλο.

Αντοχή σε υγρασία:Μέχρι 90% RH
Οι παραλιακές εγκαταστάσεις, οι εγκαταστάσεις επεξεργασίας τροφίμων, οι αποθήκες εξοπλισμού καθαρισμού με ατμό, τα εσωτερικά ηλεκτρονικά, προστατεύονται.

Διασύνδεση σήματος: MIPI DSI

Τα σύγχρονα ενσωματωμένα συστήματα απαιτούν ταχύτητα και απλότητα.4 λωρίδες MIPI DSIΗ διεπαφή παρέχει και τα δύο.

Διαφορετικά ζεύγη δεδομένων:D0N/D0P μέσω D3N/D3P   4 ανεξάρτητες λωρίδες υψηλών ταχυτήτων για τη μεταφορά δεδομένων από pixel
Διαφορετικό ρολόι:ΚΛΚΝ/ΚΛΚΠ ∆ημοσιοποιημένη αναφορά χρονολογίας
Σήματα ελέγχου:RST (επαναφορά του υλικού, ενεργός χαμηλός), TE (συγχρονισμός πλαισίου με αποτέλεσμα δάκρυα), LCD_ID (εγνώριση μονάδας)

Σιδηροτροχιά ισχύος:
Διάταξη VDD_3.3V
Διάταξη 1
Πλοία για καθαρές διαδρομές επιστροφής

Τριάντα συνολικά πινάκια. Σύνθετος σύνδεσμος FPC. Ευθεία διάταξη PCB. Μειωμένη ηλεκτρομαγνητική παρεμβολή σε σύγκριση με παράλληλες εναλλακτικές RGB. Λιγότερα μήκη ίχνη. Απλούστερες απαιτήσεις προστασίας.

Σύστημα φωτισμού

ΗΠίσω φωτισμός LED με φωτισμό γωνίαςΧρήση15 λευκοί εκπομπείςσε ηλεκτρική διαμόρφωση σειράς.

Ηλεκτρικά χαρακτηριστικά:
Η τάση προς τα εμπρός: 16.8V έως 18.6V
Τυπικό ρεύμα: 100mA
️ Εισαγωγή ισχύος: LEDA (ανώδης) × 4 καρφίτσες, LEDK (καθοδικός) × 4 καρφίτσες

Οπτική έξοδος:
Τυπική φωτεινότητα: 1050 cd/m2 με LCD stack
Ομοιομορφία: Συνεπής σε όλη την ενεργό περιοχή, χωρίς εξασθένιση της άκρης ή πτώση γωνίας

Μακροζωία:
Επικεφαλής20,000 ωρών ονομαστική διάρκεια ζωήςσε 50% αρχικής φωτεινότητας (σε 20mA ανά LED)
Χρόνια συνεχούς λειτουργίας σε συνεχώς ενεργές βιομηχανικές εφαρμογές
- Μειωμένοι κύκλοι συντήρησης.

Μηχανολογικό Σχεδιασμό

Περιτύλιγμα της μονάδας:700,34 mm × 128,10 mm × 1,62 mm

Η1.62 mm πάχοςΠεριλαμβάνει όλα τα οπτικά στρώματα, το driver IC, και το backlight assembly. Δεν υπάρχουν εξωτερικοί πίνακες οδηγών. Δεν υπάρχουν ξεχωριστές μονάδες μετατροπέα. Όλα ενσωματωμένα σε μια λεπτή στοίβα.

Κύκλος FPCΗ διάταξη αυτή περιλαμβάνει το σύστημα που εκτείνεται από την άκρη της οθόνης για ευέλικτη μηχανική ενσωμάτωση.Ο μηχανικός σχεδιασμός προσαρμόζεται στους περιορισμούς του βιομηχανικού σχεδιασμού, όχι το αντίστροφο..

Επικαιροποιήσεις:
∆εν ενεργές συνοριακές περιοχές για την κατακράτηση αυτοκόλλητων ή περιμετρικών
∆ιαμετρία συμβατή με σφραγίδα για θύρα με βαθμολογία IP
∆ σημεία επίγειας σύνδεσης για τη συμμόρφωση με το ΕΜΙ

Αρχιτεκτονική οδηγού: ILI9881C

ΗΙΛΙ9881CΟ οδηγός με ένα chip ενσωματώνει όλες τις λειτουργίες ελέγχου οθόνης.

Οδηγός προέλευσης:720 κανάλια 1 ανά στήλη υποpixel RGB
Οδηγός πύλης:1280 κανάλια 1 ανά οριζόντια γραμμή σάρωσης
Μετατροπέας DC-DC:Παράδοση σε τσιπ AVDD, AVEE και άλλων εσωτερικών στρεβλώσεων από ενιαία είσοδο 3.3V
Διόρθωση γάμμα:Προγραμματισμός σε 64 βήματα ανά κανάλι χρώματος
Διαχείριση ενέργειας:Κατάσταση ύπνου, βαθιά αναμονή και ενεργές καταστάσεις με μεταβάσεις αφύπνισης κάτω του χιλιοστρόλεπτου

Αποθήκευση διαμόρφωσης:Η εσωτερική EEPROM διατηρεί την εργοστασιακή βαθμονόμηση, τις ρυθμίσεις VCOM και τις προεπιλεγμένες ρυθμίσεις ενεργοποίησης.

Χρονισμός και Έλεγχος

Ακολουθία επαναφοράς:
Ελάχιστο πλάτος παλμού: 10 μικροδευτερολέπτων
Ο χρόνος ακύρωσης επαναφοράς: 5 χιλιοστά δευτερόλεπτα (standard wake), 120 χιλιοστά δευτερόλεπτα (full register reload from EEPROM)
Οφείλεια καθυστέρησης 5 χιλιοστών πριν από την πρώτη εντολή μετά την απελευθέρωση της επαναφοράς

Η σειρά ισχύος:
∆ΔΔΙ (η τάση Ε/Ε) σταθερή πριν από το VCI (αναλογικός πυρήνας)
Οι δύο σιδηροτροχιές είναι σταθερές πριν από τη διαπίστωση του RESX
Η κατάσταση LP-11 στις λωρίδες MIPI κατά την ενεργοποίηση
️ > 1 χιλιοστρόλεπτο καθυστέρηση πριν από την είσοδο στη λειτουργία υψηλής ταχύτητας MIPI

Έκδοση φαινομένου σχίσματος:
Η ∆Ε πιν παρέχει συγχρονισμό των ορίων του πλαισίου
Εξαλείφει τα οπτικά δάκρυα σε σενάρια μερικής ενημέρωσης
Απαραίτητο για εφαρμογές με αναζητητή φωτογραφικής μηχανής και οσιλοσκόπιο σε πραγματικό χρόνο

Έλεγχος αξιοπιστίας

Κάθε παρτίδα παραγωγής υποβάλλεται σε έλεγχο περιβαλλοντικής πίεσης.

Αποθήκευση υψηλής θερμοκρασίας:96 ώρες σε θερμοκρασία +80°C     επικυρώνει την ακεραιότητα της σφραγίδας, την προσκόλληση του πολωτήρα και τη σταθερότητα του υλικού
Αποθήκευση χαμηλής θερμοκρασίας:96 ώρες σε θερμοκρασία -30°C ∙ επιβεβαιώνει την ικανότητα ψυχρής εκκίνησης και αντοχή σε θερμικά σοκ
Δραστηριότητα υψηλής θερμοκρασίας:96 ώρες σε θερμοκρασία +60°C ∙ ασκήσεις IC οδηγού, φως πίσω και ηλεκτρική διασύνδεση υπό θερμικό φορτίο
Λειτουργία χαμηλής θερμοκρασίας:96 ώρες σε θερμοκρασία -20°C με ηλεκτρική ∆εδοκιμάζει τη ρευστότητα των υγρών κρυστάλλων και το χρόνο απόκρισης σε ακραία επίπεδα ιξώδους
Αποθήκευση υγρασίας:96 ώρες σε 60°C / 90% σχετική υγρασία ̇ δοκιμές αντοχής στην εισροή υγρασίας και αντοχής στη διάβρωση
Κύκλος θερμικού σοκ:10 πλήρεις κύκλοι, -30°C έως +80°C, διαμονή 30 λεπτών

Κριτήρια αποδοχής:
0 μηδενικές λειτουργικές αστοχίες
Δεν λείπουν τμήματα, μικροσκοπικές εικόνες ή ανωμαλίες στην οθόνη
Δεν υπάρχει διαρροή υγρών κρυστάλλων
Δεν υπάρχει σχηματισμός φυσαλίδων χαμηλής θερμοκρασίας
Χωρίς ελαφρύνση της σφραγίδας του τερματικού σημείου ή αποτελέσματα ουράνιου τόξου στο πλαίσιο

Συμμόρφωση και υλικά

Συμμόρφωση με την οδηγία RoHS- όλα τα υλικά και η επεξεργασία απαλλαγμένα από μόλυβδο
Χωρίς αλογόνες επιλογέςδιαθέσιμα κατόπιν αιτήματος
Ανακοίνωση ουσίας REACHπαρέχονται για κανονιστική τεκμηρίωση
Αναφορά ορυκτών συγκρούσεωνΥποστηρίζεται για τη διαφάνεια της αλυσίδας εφοδιασμού

Υποστήριξη της ένταξης

Διαθεσιμότητα δειγμάτων:Τα τεχνικά δείγματα συνήθως αποστέλλονται εντός 5 εργάσιμων ημερών
Συσκευή αξιολόγησης:Προαιρετικός πίνακας οδηγού με γέφυρα HDMI-MIPI για ταχεία δημιουργία πρωτοτύπων
Μηχανικά δείγματα:Μη λειτουργικές μονάδες ελέγχου της καταλληλότητας και ανάπτυξης συσκευών
Τεχνική τεκμηρίωση:Πλήρες δελτίο δεδομένων, παραδείγματα κώδικα εκκίνησης, εκθέσεις οπτικών μετρήσεων

Υποστήριξη μηχανικής εφαρμογής:Άμεση πρόσβαση σε ειδικούς οθόνης για βελτιστοποίηση χρόνου, προσαρμοσμένες καμπύλες γάμμα και συμβουλευτική μηχανικής ολοκλήρωσης.
