5Δείκτης πλήρους θέασης IPS 0,5 ιντσών MIPI οθόνη LCD 1080*1920 οθόνη LCD οθόνης αφής χωρητικότητας

προϊόντα

10 ιντσών LCD Μοντέλο

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

5Δείκτης πλήρους θέασης IPS 0,5 ιντσών MIPI οθόνη LCD 1080*1920 οθόνη LCD οθόνης αφής χωρητικότητας

Τροποποιημένο:	1
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Αριθμό μοντέλου

TXW550076N0-CTP

Έγγραφο

Τύπος LCD:

Κανονικά μαύρο

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.06345

Μέγεθος:

Ενεργή περιοχή:

68,04 (Η) * 120,96 (V)

Αριθμός εικονοστοιχείων:

1080*3RGB ((H) X1920 ((V)

Κατεύθυνση προβολής:

Λούμενοι βαθμοί:

700cd/m²

Επισημαίνω:

5οθόνη οθόνης LCD IPS 0

5 ιντσών

Εικονική οθόνη LCD MIPI 1080x1920

Περιγραφή του προϊόντος

TXW550076N0-CTP

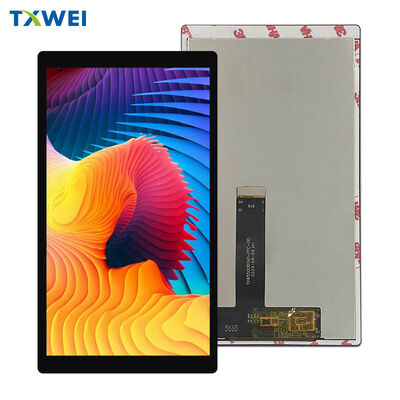

Οθόνη IPS FHD 5,5" + Χωρητική Οθόνη αφής Προβολής

Ευκρίνεια Full HD. Ακρίβεια βιομηχανικής αφής. Έτοιμο για ενσωμάτωση.

Οπτική Απόδοση

Ανάλυση Full HD 1080 × 1920 — Η πυκνότητα pixel 400 PPI ξεπερνά το όριο ορατότητας του ανθρώπινου ματιού σε κανονικές αποστάσεις θέασης. Τα μεμονωμένα pixel εξαφανίζονται. Το κείμενο αποδίδεται με απόλυτη ευκρίνεια. Τα εικονίδια παραμένουν ευκρινή ακόμη και όταν κλιμακώνονται προς τα κάτω.

Τεχνολογία IPS εξαλείφει τους συμβιβασμούς στις γωνίες θέασης. Διαβάστε την οθόνη από πάνω, κάτω ή από ακραίες πλευρικές γωνίες χωρίς αντιστροφή χρώματος ή κατάρρευση αντίθεσης. Κρίσιμο για φορητές συσκευές που γέρνουν και περιστρέφονται κατά την πραγματική χρήση.

16,7 εκατομμύρια χρώματα μέσω επιλεγόμενου βάθους λογισμικού. Ομαλές διαβαθμίσεις στην ιατρική απεικόνιση. Ακριβή χρώματα επωνυμίας σε διεπαφές καταναλωτών. Λεπτομερείς σκιές στην βιομηχανική οπτικοποίηση.

Ενεργή περιοχή: 68,53 mm × 121,82 mm
Γεωμετρία pixel: RGB stripe, 0,06345 mm pitch
Λειτουργία οθόνης: Κανονικά Μαύρη — βαθιά μαύρα, υψηλή αντίθεση

Διεπαφή αφής: Χωρητική Προβολής

Πολυαφής 10 σημείων αναγνώριση. Ζουμ με τσίμπημα. Λειτουργία με δύο χέρια. Σύνθετες εισόδους χειρονομιών. Ο ελεγκτής παρακολουθεί ταυτόχρονα σημεία επαφής χωρίς σύγχυση ή φαντάσματα.

Επικοινωνία I2C στον επεξεργαστή υποδοχής. Οι γραμμές CTP_SDA και CTP_SCL μεταφέρουν δεδομένα συντεταγμένων αφής σε τυπικές ταχύτητες διαύλου. Δεν απαιτείται αποκλειστικός ελεγκτής USB. Χωρίς προβλήματα εγκατάστασης προγραμμάτων οδήγησης σε ενσωματωμένες εκδόσεις Linux ή Android.

Έλεγχος επαναφοράς υλικού μέσω της ακίδας CTP_RST. Εξαναγκασμός επαναβαθμονόμησης μετά από συμβάντα τροφοδοσίας. Ανάκτηση από συμβάντα ηλεκτροστατικής εκφόρτισης χωρίς πλήρη επανεκκίνηση του συστήματος.

Αρχιτεκτονική διακοπής μέσω της ακίδας CTP_INT. Τα συμβάντα αφής προκαλούν άμεση ειδοποίηση υποδοχής. Χωρίς επιβάρυνση δημοσκόπησης. Χαμηλότερη χρήση CPU. Ταχύτερη απόκριση στην είσοδο χρήστη.

Σκληρότητα επιφάνειας γυαλιού κάλυψης: 6H ελάχιστο — αντιστέκεται σε γρατζουνιές από κλειδιά, εργαλεία και βιομηχανικά υπολείμματα. Η επεξεργασία επιφάνειας διατηρεί την αίσθηση ολίσθησης καθ' όλη τη διάρκεια ζωής του προϊόντος.

Αρχιτεκτονική σήματος: MIPI DSI

Τα σύγχρονα ενσωματωμένα συστήματα λειτουργούν με MIPI. Αυτή η μονάδα μιλάει εγγενώς.

Τέσσερις γραμμές δεδομένων: D0N/D0P έως D3N/D3P μεταφέρουν διαφορικά δεδομένα pixel υψηλής ταχύτητας. Μεταφορά σε πακέτα έως 1 Gbps ανά γραμμή. Επαρκές εύρος ζώνης για ρυθμό ανανέωσης 120 Hz σε ανάλυση Full HD με περιθώριο για επιπλέον δεδομένα.

Αποκλειστικό ζεύγος ρολογιού: CLKN/CLKP παρέχει καθαρή αναφορά χρονισμού. Η αρχιτεκτονική πηγής-συγχρονισμού εξαλείφει τα προβλήματα χρονικής υστέρησης στις διαδρομές PCB.

Υποστήριξη κατάστασης χαμηλής κατανάλωσης. Καταστάσεις LP-11, LP-00 και LP-10 για περιόδους αδράνειας. Μειώστε την κατανάλωση ενέργειας όταν το περιεχόμενο της οθόνης είναι στατικό. Παρατείνετε τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.

Συγχρονισμός φαινομένου σχισμής μέσω της ακίδας TE. Οι ενημερώσεις κλειδωμένες στο καρέ εξαλείφουν την οπτική σχισμή στην αναπαραγωγή βίντεο και στις εφαρμογές προβολής κάμερας. Απαραίτητο για επαγγελματικές διεπαφές απεικόνισης και ελέγχου σε πραγματικό χρόνο.

Σύστημα Τροφοδοσίας

Διπλές αναλογικές ράγες: VSP στα +5,7V (εύρος +4,8V έως +6,0V) και VSN στα -5,7V (εύρος -6,0V έως -4,8V) τροφοδοτούν τον οδηγό πηγής TFT και τα κυκλώματα αναφοράς γάμμα. Απαιτείται εξωτερική ρύθμιση — δεν υλοποιείται μετατροπή DC-DC εντός της μονάδας.

Τάση I/O: 1,8V ονομαστική (ανεκτική 1,8V έως 3,3V) για επίπεδα λογικής MIPI. Άμεση διεπαφή με σύγχρονους επεξεργαστές εφαρμογών χωρίς μετατροπή επιπέδου.

Τροφοδοσία οπίσθιου φωτισμού: 18 λευκά LED σε σειρά. Τάση προς τα εμπρός 16,8V έως 19,2V στα 60mA τυπικά. Έλεγχος μείωσης PWM μέσω αποκλειστικής ακίδας PWM. Εύρος φωτεινότητας 0% έως 100% χωρίς μετατόπιση θερμοκρασίας χρώματος.

Απαραίτητη ακολουθία τροφοδοσίας. VDD1 σταθερό πριν από VSP και VSN. Ελάχιστη καθυστέρηση 10ms μεταξύ ενεργοποιήσεων ράγας. Σταθεροποίηση VSN 12ms πριν από την απελευθέρωση RESX. Παραβίαση κινδυνεύει από σύμπλεξη ή ατελή αρχικοποίηση.

Μηχανική Φωτισμού

Αρχιτεκτονική LED με οπίσθιο φωτισμό από την άκρη με 18 εκπομπούς. Φως εγχέεται από την άκρη της μονάδας, διανέμεται σε διαγώνιο 5,5 ιντσών μέσω πλάκας οδηγού φωτός ακριβείας. Χωρίς καυτά σημεία. Χωρίς μείωση φωτεινότητας στις άκρες. Ομοιόμορφη φωτεινότητα από γωνία σε γωνία.

700 cd/m² τυπική φωτεινότητα με στοίβα LCD και CTP. Ευανάγνωστο υπό φωτισμό γραφείου. Εφικτό σε σκιερές εξωτερικές συνθήκες. Η μείωση PWM κλιμακώνεται προς τα κάτω για συμβατότητα με σκοτεινό δωμάτιο χωρίς ελάχιστο όριο φωτεινότητας.

Διάρκεια ζωής LED 30.000 ωρών έως 50% αρχικής εξόδου στα 20mA ανά εκπομπό. Μειωμένη στα 60mA μέγιστο για διαχείριση θερμότητας. Συντηρητικό ρεύμα οδήγησης παρατείνει το διάστημα σέρβις. Μειωμένη συντήρηση για βιομηχανικές εφαρμογές που λειτουργούν συνεχώς.

85% ελάχιστη ομοιομορφία σε όλη την ενεργή περιοχή. Μετρημένο σε πλέγμα 9 σημείων σύμφωνα με το βιομηχανικό πρότυπο. Χωρίς ορατή ζωνοποίηση ή διαβάθμιση σε πεδία συμπαγούς χρώματος.

Μηχανική Ενσωμάτωση

Περίβλημα μονάδας LCD: 70,53 mm × 127,28 mm × 1,68 mm

Συνδυασμένη στοίβα LCD + CTP: 72,52 mm × 132,90 mm × 2,56 mm

Το συνολικό πάχος 2,56 mm περιλαμβάνει την οθόνη, τον αισθητήρα αφής, το γυαλί κάλυψης και όλα τα στρώματα ελασματοποίησης. Χωρίς εξωτερικές πλακέτες ελεγκτή. Χωρίς ξεχωριστή επικάλυψη αφής για ευθυγράμμιση κατά τη συναρμολόγηση.

Η ουρά FPC εκτείνεται από τη μικρή άκρη με σύνδεσμο 40 ακίδων 0,5mm pitch. Ακτίνα κάμψης καθορισμένη για αναδίπλωση σε συμπαγείς περιβλήματα. Δρομολόγηση μέσω μηχανισμών μεντεσέ. Διέλευση μέσω στενών καναλιών πλαισίου.

Προεξοχή γυαλιού κάλυψης πέρα από την ενεργή περιοχή LCD παρέχει επιφάνεια στεγανοποίησης για ενσωμάτωση φλάντζας. Επιτυγχάνονται βαθμολογίες περιβλήματος IP54 και IP65 με σωστό μηχανικό σχεδιασμό.

Αρχιτεκτονική Οδηγού: HX83112-A

Οδηγός πηγής 1080 καναλιών — μία έξοδος ανά στήλη υπο-pixel RGB
Οδηγός πύλης 1920 καναλιών — μία έξοδος ανά οριζόντια γραμμή σάρωσης
Διόρθωση γάμμα εντός τσιπ — 64 βήματα προγραμματιζόμενα ανά κανάλι χρώματος. Βαθμονόμηση για διακύμανση από πάνελ σε πάνελ. Αντιστοίχιση πολλαπλών οθονών σε διαμορφώσεις πλακιδίων.

Εσωτερική παραγωγή τάσης κλίμακας του γκρι από εισόδους VSP/VSN. Χωρίς εξωτερικές σκάλες αντιστάσεων. Δεν απαιτούνται αντιστάσεις τάσης ακριβείας.

Υποστήριξη λειτουργίας ύπνου. Κατανάλωση ρεύματος βαθιάς αναμονής κάτω από το ρυθμό αυτοεκφόρτισης τυπικών κυψελών Li-ion. Ξύπνημα κάτω των 5ms σε πλήρη εικόνα. Ξύπνημα 120ms από επαναφορά λογισμικού με πλήρη επαναφόρτωση μητρώου.

Αποθήκευση EEPROM δεδομένων βαθμονόμησης εργοστασίου. Ρύθμιση VCOM. Καμπύλες γάμμα. Οι προεπιλογές κατά την εκκίνηση φορτώνονται αυτόματα. Δεν απαιτείται διαμόρφωση υποδοχής για βασική λειτουργία.

Πρωτόκολλο Χρονισμού και Ελέγχου

Παράμετροι κάθετου χρονισμού
Συνολική περίοδος καρέ: 2520 γραμμές τυπικά
Ορατές γραμμές: 1920 ενεργές
Μπροστινό πορτ: 32 γραμμές ελάχιστο (εξαρτάται από τον ελεγκτή αφής)
Πίσω πορτ: Προγραμματιζόμενο για να ταιριάζει με τις απαιτήσεις του πάνελ
Ρυθμός ανανέωσης: 120 Hz μέγιστο σε μειωμένη ανάλυση, 60 Hz σε Full HD

Παράμετροι οριζόντιου χρονισμού
Η περίοδος γραμμής κλιμακώνεται με τη συχνότητα PCLK
Το παράθυρο έγκυρων δεδομένων είναι κεντραρισμένο στην περίοδο γραμμής
Τα διαστήματα κενών φέρουν το επιπλέον φορτίο πακέτων DSI και την ενσωμάτωση εντολών

Ακολουθία επαναφοράς λογισμικού: Η εντολή 01h ξεκινά την επαναφόρτωση μητρώου. Καθυστέρηση 5ms πριν από επόμενες εντολές. Καθυστέρηση 120ms πριν από το Sleep Out εάν εκδοθεί επαναφορά κατά τη διάρκεια ενεργής οθόνης. Η υποδοχή πρέπει να συνεχίσει PCLK/HSYNC/VSYNC/DE για δύο πλήρη καρέ μετά την εντολή επαναφοράς.

Περιβαλλοντική Πιστοποίηση

Θερμοκρασία λειτουργίας: -20°C έως +60°C με λειτουργική αφή
Θερμοκρασία αποθήκευσης: -30°C έως +70°C χωρίς τροφοδοσία
Εύρος υγρασίας: 20% έως 90% RH μη συμπυκνούμενη

Η δυνατότητα ψυχρής εκκίνησης επιβεβαιώθηκε στους -20°C. Το ιξώδες του υγρού κρυστάλλου παραμένει εντός του λειτουργικού φακέλου. Χωρίς προσωρινή προσκόλληση εικόνας ή υποβάθμιση του χρόνου απόκρισης στα ακραία θερμοκρασιακά όρια.

Μήτρα δοκιμών αξιοπιστίας:

Αποθήκευση σε υψηλή θερμοκρασία — 96 ώρες στους +70°C
Αποθήκευση σε χαμηλή θερμοκρασία — 96 ώρες στους -30°C
Λειτουργία σε υψηλή θερμοκρασία — 96 ώρες στους +60°C με τροφοδοσία
Λειτουργία σε χαμηλή θερμοκρασία — 96 ώρες στους -20°C με τροφοδοσία
Αποθήκευση υγρασίας — 96 ώρες στους 50°C / 90%RH
Θερμικό σοκ — 10 κύκλοι, -20°C έως +60°C, 30 λεπτά παραμονές

Μηδενικές λειτουργικές αστοχίες. Μηδενικά ελλιπή pixel. Μηδενική διαρροή υγρού κρυστάλλου. Καμία υποβάθμιση σφραγίδας. Καμία μετατόπιση ευαισθησίας αφής πέρα από τις προδιαγραφές.

Υποστήριξη Ενσωμάτωσης

Διαθέσιμο κιτ αξιολόγησης — πλακέτα οδηγού με γέφυρα HDMI-σε-MIPI, breakout ελεγκτή αφής και ρυθμιζόμενο τροφοδοτικό. Επικύρωση χρονισμού, δοκιμή απόκρισης αφής, μέτρηση κατανάλωσης ενέργειας χωρίς ανάπτυξη προσαρμοσμένου υλικού.

Μηχανικά δείγματα — μη λειτουργικές μονάδες με πανομοιότυπες διαστάσεις, βάρος και τοποθέτηση συνδετήρα. Επαλήθευση εφαρμογής σε περιβλήματα παραγωγής. Κατασκευή εξαρτημάτων συναρμολόγησης. Ανάπτυξη δρομολόγησης καλωδίων πριν από την προμήθεια οθόνης.

Αναφορές οπτικών μετρήσεων — φωτεινότητα, ομοιομορφία, χρωματική γκάμα και λόγος αντίθεσης ανιχνεύσιμοι σε όργανα προτύπων NIST. Περιλαμβάνονται με αποστολές δειγμάτων. Ενημερώνονται ανά παρτίδα παραγωγής κατόπιν αιτήματος.

Πρόσβαση μηχανικής εφαρμογών — άμεση διαβούλευση με ειδικούς οθονών για αναθεώρηση ακολουθίας τροφοδοσίας, μετριασμό EMI, ρύθμιση αφής και προδιαγραφές προσαρμοσμένου γυαλιού κάλυψης.

Ετικέτες:

προϊόντα

Τροποποιημένο:	1
Τυπική συσκευασία:	Χαρτόνι
Περίοδος παράδοσης:	16
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

TXWEI

Πιστοποίηση

CE ROHS FCC

Αριθμό μοντέλου

TXW550076N0-CTP

Έγγραφο

TXW550076N0-CTP_SPEC.pdf

Τύπος LCD:

Κανονικά μαύρο

ΠΙΣΣΑ ΕΙΚΟΝΟΚΥΤΤΑΡΟΥ (W*H):

0.06345

Μέγεθος:

5.5

Ενεργή περιοχή:

68,04 (Η) * 120,96 (V)

Αριθμός εικονοστοιχείων:

1080*3RGB ((H) X1920 ((V)

Κατεύθυνση προβολής:

Όλες

Λούμενοι βαθμοί:

700cd/m²

Ποσότητα παραγγελίας min:

Συσκευασία λεπτομέρειες:

Χαρτόνι

Χρόνος παράδοσης:

Δυνατότητα προσφοράς:

10000 ΤΕΜ

Επισημαίνω

5οθόνη οθόνης LCD IPS 0

5 ιντσών

Εικονική οθόνη LCD MIPI 1080x1920

Περιγραφή του προϊόντος

TXW550076N0-CTP

Οθόνη IPS FHD 5,5" + Χωρητική Οθόνη αφής Προβολής

Ευκρίνεια Full HD. Ακρίβεια βιομηχανικής αφής. Έτοιμο για ενσωμάτωση.

Οπτική Απόδοση

Ανάλυση Full HD 1080 × 1920 — Η πυκνότητα pixel 400 PPI ξεπερνά το όριο ορατότητας του ανθρώπινου ματιού σε κανονικές αποστάσεις θέασης. Τα μεμονωμένα pixel εξαφανίζονται. Το κείμενο αποδίδεται με απόλυτη ευκρίνεια. Τα εικονίδια παραμένουν ευκρινή ακόμη και όταν κλιμακώνονται προς τα κάτω.

Τεχνολογία IPS εξαλείφει τους συμβιβασμούς στις γωνίες θέασης. Διαβάστε την οθόνη από πάνω, κάτω ή από ακραίες πλευρικές γωνίες χωρίς αντιστροφή χρώματος ή κατάρρευση αντίθεσης. Κρίσιμο για φορητές συσκευές που γέρνουν και περιστρέφονται κατά την πραγματική χρήση.

16,7 εκατομμύρια χρώματα μέσω επιλεγόμενου βάθους λογισμικού. Ομαλές διαβαθμίσεις στην ιατρική απεικόνιση. Ακριβή χρώματα επωνυμίας σε διεπαφές καταναλωτών. Λεπτομερείς σκιές στην βιομηχανική οπτικοποίηση.

Ενεργή περιοχή: 68,53 mm × 121,82 mm
Γεωμετρία pixel: RGB stripe, 0,06345 mm pitch
Λειτουργία οθόνης: Κανονικά Μαύρη — βαθιά μαύρα, υψηλή αντίθεση

Διεπαφή αφής: Χωρητική Προβολής

Πολυαφής 10 σημείων αναγνώριση. Ζουμ με τσίμπημα. Λειτουργία με δύο χέρια. Σύνθετες εισόδους χειρονομιών. Ο ελεγκτής παρακολουθεί ταυτόχρονα σημεία επαφής χωρίς σύγχυση ή φαντάσματα.

Επικοινωνία I2C στον επεξεργαστή υποδοχής. Οι γραμμές CTP_SDA και CTP_SCL μεταφέρουν δεδομένα συντεταγμένων αφής σε τυπικές ταχύτητες διαύλου. Δεν απαιτείται αποκλειστικός ελεγκτής USB. Χωρίς προβλήματα εγκατάστασης προγραμμάτων οδήγησης σε ενσωματωμένες εκδόσεις Linux ή Android.

Έλεγχος επαναφοράς υλικού μέσω της ακίδας CTP_RST. Εξαναγκασμός επαναβαθμονόμησης μετά από συμβάντα τροφοδοσίας. Ανάκτηση από συμβάντα ηλεκτροστατικής εκφόρτισης χωρίς πλήρη επανεκκίνηση του συστήματος.

Αρχιτεκτονική διακοπής μέσω της ακίδας CTP_INT. Τα συμβάντα αφής προκαλούν άμεση ειδοποίηση υποδοχής. Χωρίς επιβάρυνση δημοσκόπησης. Χαμηλότερη χρήση CPU. Ταχύτερη απόκριση στην είσοδο χρήστη.

Σκληρότητα επιφάνειας γυαλιού κάλυψης: 6H ελάχιστο — αντιστέκεται σε γρατζουνιές από κλειδιά, εργαλεία και βιομηχανικά υπολείμματα. Η επεξεργασία επιφάνειας διατηρεί την αίσθηση ολίσθησης καθ' όλη τη διάρκεια ζωής του προϊόντος.

Αρχιτεκτονική σήματος: MIPI DSI

Τα σύγχρονα ενσωματωμένα συστήματα λειτουργούν με MIPI. Αυτή η μονάδα μιλάει εγγενώς.

Τέσσερις γραμμές δεδομένων: D0N/D0P έως D3N/D3P μεταφέρουν διαφορικά δεδομένα pixel υψηλής ταχύτητας. Μεταφορά σε πακέτα έως 1 Gbps ανά γραμμή. Επαρκές εύρος ζώνης για ρυθμό ανανέωσης 120 Hz σε ανάλυση Full HD με περιθώριο για επιπλέον δεδομένα.

Αποκλειστικό ζεύγος ρολογιού: CLKN/CLKP παρέχει καθαρή αναφορά χρονισμού. Η αρχιτεκτονική πηγής-συγχρονισμού εξαλείφει τα προβλήματα χρονικής υστέρησης στις διαδρομές PCB.

Υποστήριξη κατάστασης χαμηλής κατανάλωσης. Καταστάσεις LP-11, LP-00 και LP-10 για περιόδους αδράνειας. Μειώστε την κατανάλωση ενέργειας όταν το περιεχόμενο της οθόνης είναι στατικό. Παρατείνετε τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.

Συγχρονισμός φαινομένου σχισμής μέσω της ακίδας TE. Οι ενημερώσεις κλειδωμένες στο καρέ εξαλείφουν την οπτική σχισμή στην αναπαραγωγή βίντεο και στις εφαρμογές προβολής κάμερας. Απαραίτητο για επαγγελματικές διεπαφές απεικόνισης και ελέγχου σε πραγματικό χρόνο.

Σύστημα Τροφοδοσίας

Διπλές αναλογικές ράγες: VSP στα +5,7V (εύρος +4,8V έως +6,0V) και VSN στα -5,7V (εύρος -6,0V έως -4,8V) τροφοδοτούν τον οδηγό πηγής TFT και τα κυκλώματα αναφοράς γάμμα. Απαιτείται εξωτερική ρύθμιση — δεν υλοποιείται μετατροπή DC-DC εντός της μονάδας.

Τάση I/O: 1,8V ονομαστική (ανεκτική 1,8V έως 3,3V) για επίπεδα λογικής MIPI. Άμεση διεπαφή με σύγχρονους επεξεργαστές εφαρμογών χωρίς μετατροπή επιπέδου.

Τροφοδοσία οπίσθιου φωτισμού: 18 λευκά LED σε σειρά. Τάση προς τα εμπρός 16,8V έως 19,2V στα 60mA τυπικά. Έλεγχος μείωσης PWM μέσω αποκλειστικής ακίδας PWM. Εύρος φωτεινότητας 0% έως 100% χωρίς μετατόπιση θερμοκρασίας χρώματος.

Απαραίτητη ακολουθία τροφοδοσίας. VDD1 σταθερό πριν από VSP και VSN. Ελάχιστη καθυστέρηση 10ms μεταξύ ενεργοποιήσεων ράγας. Σταθεροποίηση VSN 12ms πριν από την απελευθέρωση RESX. Παραβίαση κινδυνεύει από σύμπλεξη ή ατελή αρχικοποίηση.

Μηχανική Φωτισμού

Αρχιτεκτονική LED με οπίσθιο φωτισμό από την άκρη με 18 εκπομπούς. Φως εγχέεται από την άκρη της μονάδας, διανέμεται σε διαγώνιο 5,5 ιντσών μέσω πλάκας οδηγού φωτός ακριβείας. Χωρίς καυτά σημεία. Χωρίς μείωση φωτεινότητας στις άκρες. Ομοιόμορφη φωτεινότητα από γωνία σε γωνία.

700 cd/m² τυπική φωτεινότητα με στοίβα LCD και CTP. Ευανάγνωστο υπό φωτισμό γραφείου. Εφικτό σε σκιερές εξωτερικές συνθήκες. Η μείωση PWM κλιμακώνεται προς τα κάτω για συμβατότητα με σκοτεινό δωμάτιο χωρίς ελάχιστο όριο φωτεινότητας.

Διάρκεια ζωής LED 30.000 ωρών έως 50% αρχικής εξόδου στα 20mA ανά εκπομπό. Μειωμένη στα 60mA μέγιστο για διαχείριση θερμότητας. Συντηρητικό ρεύμα οδήγησης παρατείνει το διάστημα σέρβις. Μειωμένη συντήρηση για βιομηχανικές εφαρμογές που λειτουργούν συνεχώς.

85% ελάχιστη ομοιομορφία σε όλη την ενεργή περιοχή. Μετρημένο σε πλέγμα 9 σημείων σύμφωνα με το βιομηχανικό πρότυπο. Χωρίς ορατή ζωνοποίηση ή διαβάθμιση σε πεδία συμπαγούς χρώματος.

Μηχανική Ενσωμάτωση

Περίβλημα μονάδας LCD: 70,53 mm × 127,28 mm × 1,68 mm

Συνδυασμένη στοίβα LCD + CTP: 72,52 mm × 132,90 mm × 2,56 mm

Το συνολικό πάχος 2,56 mm περιλαμβάνει την οθόνη, τον αισθητήρα αφής, το γυαλί κάλυψης και όλα τα στρώματα ελασματοποίησης. Χωρίς εξωτερικές πλακέτες ελεγκτή. Χωρίς ξεχωριστή επικάλυψη αφής για ευθυγράμμιση κατά τη συναρμολόγηση.

Η ουρά FPC εκτείνεται από τη μικρή άκρη με σύνδεσμο 40 ακίδων 0,5mm pitch. Ακτίνα κάμψης καθορισμένη για αναδίπλωση σε συμπαγείς περιβλήματα. Δρομολόγηση μέσω μηχανισμών μεντεσέ. Διέλευση μέσω στενών καναλιών πλαισίου.

Προεξοχή γυαλιού κάλυψης πέρα από την ενεργή περιοχή LCD παρέχει επιφάνεια στεγανοποίησης για ενσωμάτωση φλάντζας. Επιτυγχάνονται βαθμολογίες περιβλήματος IP54 και IP65 με σωστό μηχανικό σχεδιασμό.

Αρχιτεκτονική Οδηγού: HX83112-A

Οδηγός πηγής 1080 καναλιών — μία έξοδος ανά στήλη υπο-pixel RGB
Οδηγός πύλης 1920 καναλιών — μία έξοδος ανά οριζόντια γραμμή σάρωσης
Διόρθωση γάμμα εντός τσιπ — 64 βήματα προγραμματιζόμενα ανά κανάλι χρώματος. Βαθμονόμηση για διακύμανση από πάνελ σε πάνελ. Αντιστοίχιση πολλαπλών οθονών σε διαμορφώσεις πλακιδίων.

Εσωτερική παραγωγή τάσης κλίμακας του γκρι από εισόδους VSP/VSN. Χωρίς εξωτερικές σκάλες αντιστάσεων. Δεν απαιτούνται αντιστάσεις τάσης ακριβείας.

Υποστήριξη λειτουργίας ύπνου. Κατανάλωση ρεύματος βαθιάς αναμονής κάτω από το ρυθμό αυτοεκφόρτισης τυπικών κυψελών Li-ion. Ξύπνημα κάτω των 5ms σε πλήρη εικόνα. Ξύπνημα 120ms από επαναφορά λογισμικού με πλήρη επαναφόρτωση μητρώου.

Αποθήκευση EEPROM δεδομένων βαθμονόμησης εργοστασίου. Ρύθμιση VCOM. Καμπύλες γάμμα. Οι προεπιλογές κατά την εκκίνηση φορτώνονται αυτόματα. Δεν απαιτείται διαμόρφωση υποδοχής για βασική λειτουργία.

Πρωτόκολλο Χρονισμού και Ελέγχου

Παράμετροι κάθετου χρονισμού
Συνολική περίοδος καρέ: 2520 γραμμές τυπικά
Ορατές γραμμές: 1920 ενεργές
Μπροστινό πορτ: 32 γραμμές ελάχιστο (εξαρτάται από τον ελεγκτή αφής)
Πίσω πορτ: Προγραμματιζόμενο για να ταιριάζει με τις απαιτήσεις του πάνελ
Ρυθμός ανανέωσης: 120 Hz μέγιστο σε μειωμένη ανάλυση, 60 Hz σε Full HD

Παράμετροι οριζόντιου χρονισμού
Η περίοδος γραμμής κλιμακώνεται με τη συχνότητα PCLK
Το παράθυρο έγκυρων δεδομένων είναι κεντραρισμένο στην περίοδο γραμμής
Τα διαστήματα κενών φέρουν το επιπλέον φορτίο πακέτων DSI και την ενσωμάτωση εντολών

Ακολουθία επαναφοράς λογισμικού: Η εντολή 01h ξεκινά την επαναφόρτωση μητρώου. Καθυστέρηση 5ms πριν από επόμενες εντολές. Καθυστέρηση 120ms πριν από το Sleep Out εάν εκδοθεί επαναφορά κατά τη διάρκεια ενεργής οθόνης. Η υποδοχή πρέπει να συνεχίσει PCLK/HSYNC/VSYNC/DE για δύο πλήρη καρέ μετά την εντολή επαναφοράς.

Περιβαλλοντική Πιστοποίηση

Θερμοκρασία λειτουργίας: -20°C έως +60°C με λειτουργική αφή
Θερμοκρασία αποθήκευσης: -30°C έως +70°C χωρίς τροφοδοσία
Εύρος υγρασίας: 20% έως 90% RH μη συμπυκνούμενη

Η δυνατότητα ψυχρής εκκίνησης επιβεβαιώθηκε στους -20°C. Το ιξώδες του υγρού κρυστάλλου παραμένει εντός του λειτουργικού φακέλου. Χωρίς προσωρινή προσκόλληση εικόνας ή υποβάθμιση του χρόνου απόκρισης στα ακραία θερμοκρασιακά όρια.

Μήτρα δοκιμών αξιοπιστίας:

Αποθήκευση σε υψηλή θερμοκρασία — 96 ώρες στους +70°C
Αποθήκευση σε χαμηλή θερμοκρασία — 96 ώρες στους -30°C
Λειτουργία σε υψηλή θερμοκρασία — 96 ώρες στους +60°C με τροφοδοσία
Λειτουργία σε χαμηλή θερμοκρασία — 96 ώρες στους -20°C με τροφοδοσία
Αποθήκευση υγρασίας — 96 ώρες στους 50°C / 90%RH
Θερμικό σοκ — 10 κύκλοι, -20°C έως +60°C, 30 λεπτά παραμονές

Μηδενικές λειτουργικές αστοχίες. Μηδενικά ελλιπή pixel. Μηδενική διαρροή υγρού κρυστάλλου. Καμία υποβάθμιση σφραγίδας. Καμία μετατόπιση ευαισθησίας αφής πέρα από τις προδιαγραφές.

Υποστήριξη Ενσωμάτωσης

Διαθέσιμο κιτ αξιολόγησης — πλακέτα οδηγού με γέφυρα HDMI-σε-MIPI, breakout ελεγκτή αφής και ρυθμιζόμενο τροφοδοτικό. Επικύρωση χρονισμού, δοκιμή απόκρισης αφής, μέτρηση κατανάλωσης ενέργειας χωρίς ανάπτυξη προσαρμοσμένου υλικού.

Μηχανικά δείγματα — μη λειτουργικές μονάδες με πανομοιότυπες διαστάσεις, βάρος και τοποθέτηση συνδετήρα. Επαλήθευση εφαρμογής σε περιβλήματα παραγωγής. Κατασκευή εξαρτημάτων συναρμολόγησης. Ανάπτυξη δρομολόγησης καλωδίων πριν από την προμήθεια οθόνης.

Αναφορές οπτικών μετρήσεων — φωτεινότητα, ομοιομορφία, χρωματική γκάμα και λόγος αντίθεσης ανιχνεύσιμοι σε όργανα προτύπων NIST. Περιλαμβάνονται με αποστολές δειγμάτων. Ενημερώνονται ανά παρτίδα παραγωγής κατόπιν αιτήματος.

Πρόσβαση μηχανικής εφαρμογών — άμεση διαβούλευση με ειδικούς οθονών για αναθεώρηση ακολουθίας τροφοδοσίας, μετριασμό EMI, ρύθμιση αφής και προδιαγραφές προσαρμοσμένου γυαλιού κάλυψης.
