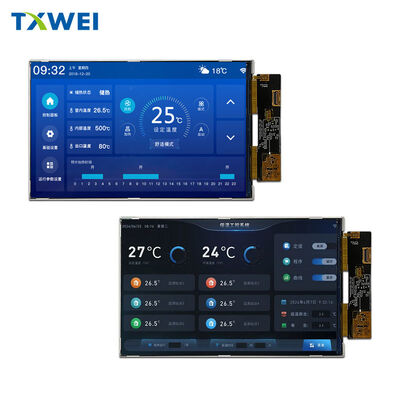

Οθόνη 8 ιντσών 1200*1920 Οθόνη Εξοπλισμού Ασφαλείας Μονάδα Οθόνης LCD Διεπαφής MIPI Προαιρετική Οθόνη αφής

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Περίοδος παράδοσης:	7-16 ημέρες
Μέθοδος πληρωμής:	L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

ΣΕΝΤΖΕΝ

Μάρκα

TXWEI

Πιστοποίηση

CE FCC ROHS

Αριθμό μοντέλου

TXW800042B0

Έγγραφο

Αριθμός εικονοστοιχείων:

1200*1920

Κατεύθυνση προβολής:

Διεπαφή εμφάνισης:

MIPI 4 λωρίδα

Λάμψη:

500 NIT

Ενεργή περιοχή:

107.64*172.22

Μέγεθος περιγράμματος:

114,6*184,1*2,8 χλστ

Θερμοκρασία λειτουργίας:

-10+60°C

Θερμοκρασία αποθήκευσης:

-20+70 ℃

Αριθμός ακίδων:

31pin

Επισημαίνω:

Οθόνη LCD MIPI 8 ιντσών

οθόνη 1200x1920 tft LCD

Οθόνη εξοπλισμού ασφαλείας με οθόνη αφής

Περιγραφή του προϊόντος

✦ TXW800042B0 ✦

8.0" Εξαιρετικά λεπτή μονάδα οθόνης WQXGA+

➤ Ανάλυση 1200×1920 · MIPI DSI 4 λωρίδων · 550 cd/m² · Προφίλ 2.8mm · Προβολή προς όλες τις κατευθύνσεις

◆◆◆ Η Οθόνη που Επαναπροσδιορίζει την Οπτική Αριστεία σε φορητές συσκευές ◆◆◆

Σε έναν κόσμο όπου κάθε χιλιοστό μετράει και κάθε pixel έχει σημασία, η TXW800042B0 αναδεικνύεται ως η οριστική λύση οθόνης 8.0 ιντσών για σχεδιαστές που αρνούνται να συμβιβαστούν. Σχεδιασμένο από την Shenzhen Tianxianwei Technology, αυτό το αριστούργημα προσφέρει ανάλυση 1200×RGB×1920 — δηλαδή 2.3 εκατομμύρια pixels εκπληκτικής ευκρίνειας — συσκευασμένα σε απίστευτα λεπτό 2.80mm συνολικό πάχος.

Είτε δημιουργείτε το tablet επόμενης γενιάς, μια συσκευή διαγνωστικών χειρός υψηλής ποιότητας, μια καθηλωτική φορητή κονσόλα παιχνιδιών ή ένα εξελιγμένο βιομηχανικό πάνελ HMI, αυτή η οθόνη μεταμορφώνει το προϊόν σας από συνηθισμένο σε εξαιρετικό. Η αρχιτεκτονική pixel με κάθετες ρίγες RGB διασφαλίζει πιστότητα χρωμάτων που ανταποκρίνεται στις απαιτήσεις της ιατρικής απεικόνισης, ενώ η φωτεινότητα 550 cd/m² υπερνικά τις προκλήσεις του περιβάλλοντος φωτισμού που νικούν τις κατώτερες οθόνες.

◆◆◆ Οπτική Απόδοση που Τραβάει την Προσοχή ◆◆◆

▪ Ανάλυση Χωρίς Συμβιβασμούς

Η οριζόντιος × κάθετος πίνακας pixel 1200 × 1920 αντιπροσωπεύει ένα σημαντικό άλμα πέρα από τις τυπικές οθόνες HD. Με βήμα pixel 0.0299mm × 0.0897mm, η TXW800042B0 επιτυγχάνει πυκνότητα pixel που καθιστά τα μεμονωμένα pixel αόρατα σε τυπικές αποστάσεις θέασης — προσφέροντας την ομαλή τυπογραφία, τα ευκρινή εικονίδια και τον φωτογραφικό ρεαλισμό που απαιτούν οι σύγχρονοι χρήστες.

Η ενεργή περιοχή 107.64mm × 172.22mm παρέχει μια βελτιστοποιημένη για κατακόρυφη προβολή αναλογία διαστάσεων 10:16, ιδανική για ανάγνωση εγγράφων, διεπαφές κατακόρυφης κύλισης και εφαρμογές χειρός όπου το ύψος έχει μεγαλύτερη σημασία από το πλάτος. Αυτή δεν είναι απλώς μια οθόνη — είναι ένας καμβάς για τα πιο φιλόδοξα οπτικά σας σχέδια.

▪ Προβολή Όλες τις Ώρες — Κάθε Γωνία, Τέλεια

Ξεχάστε ό,τι γνωρίζετε για τις γωνίες θέασης οθόνης. Η TXW800042B0 διαθέτει τεχνολογία προβολής ALL O'CLOCK — ένα εξελιγμένο επίτευγμα οπτικής μηχανικής που διατηρεί σταθερή αντίθεση, ακρίβεια χρωμάτων και φωτεινότητα από κάθε δυνατή κατεύθυνση προβολής.

Είτε ο χρήστης σας γείρει τη συσκευή αριστερά, δεξιά, πάνω, κάτω ή σε οποιονδήποτε διαγώνιο συνδυασμό, η εικόνα παραμένει άψογη. Χωρίς αντιστροφή χρώματος. Χωρίς μετατόπιση γάμμα. Χωρίς κατάρρευση αντίθεσης. Αυτή η ομοιομορφία 360 μοιρών δεν είναι απλώς μια προδιαγραφή — είναι ένα ανταγωνιστικό πλεονέκτημα για προϊόντα που χρησιμοποιούνται σε δυναμικά, απρόβλεπτα περιβάλλοντα.

▪ Κανονικά Μαύρο — Βαθύ, Πλούσιο, Αυθεντικό

Η κανονικά μαύρης διαπερατής TFT ενεργού πίνακα προσφέρει αληθινά μαύρα που κάνουν τα χρώματα να ξεχωρίζουν και το περιεχόμενο να ζωντανεύει. Σε αντίθεση με τα κανονικά λευκά πάνελ που φαίνονται ξεθωριασμένα σε σκοτεινά περιβάλλοντα, αυτή η οθόνη διατηρεί λεπτομέρειες στις σκιές και αναλογίες αντίθεσης που ζωντανεύουν το περιεχόμενο HDR — ακόμη και χωρίς αποκλειστική επεξεργασία HDR.

◆◆◆ MIPI DSI — Η Διεπαφή της Σύγχρονης Αριστείας ◆◆◆

▪ Διαφορική Σηματοδότηση Υψηλής Ταχύτητας 4 λωρίδων

Η TXW800042B0 εγκαταλείπει τις παλιές παράλληλες διεπαφές υπέρ της MIPI DSI (Display Serial Interface) 4 λωρίδων — το ίδιο πρότυπο διαφορικής σηματοδότησης υψηλής απόδοσης που βρίσκεται στα κορυφαία smartphones και τα premium tablets. Αυτή δεν είναι απλώς μια επιλογή διεπαφής. είναι μια στρατηγική απόφαση που ξεκλειδώνει απτά μηχανικά οφέλη:

✓ Ανοσία σε Ηλεκτρομαγνητικές Παρεμβολές (EMI)
Τα διαφορικά ζεύγη απορρίπτουν τον κοινό θόρυβο από ασύρματους πομποδέκτες, κινητήρες και τροφοδοτικά μεταγωγής — επιτρέποντας αξιόπιστη λειτουργία σε ηλεκτρομαγνητικά εχθρικά περιβάλλοντα.

✓ Μειωμένος Αριθμός Pin
Μόνο 31 pin συνολικά έναντι 40+ για παράλληλες λύσεις RGB ή LVDS, απλοποιώντας τη δρομολόγηση PCB και την επιλογή συνδετήρων.

✓ Εκτεταμένες Διαδρομές Καλωδίων
Η ισχυρή σηματοδότηση της MIPI υποστηρίζει μεγαλύτερα μήκη εύκαμπτων καλωδίων χωρίς υποβάθμιση σήματος — κρίσιμο για αρχιτεκτονικές συσκευών τύπου clamshell, slider ή αρθρωτών.

✓ Χαμηλότερη Κατανάλωση Ενέργειας
Η σειριακή μετάδοση μειώνει εγγενώς τη δυναμική κατανάλωση ενέργειας σε σύγκριση με τους παράλληλους δίαυλους πολλαπλών bit — παρατείνοντας τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.

▪ Διαμόρφωση Pin — Καθαρή, Λογική, Έτοιμη για Ενσωμάτωση

Ο συνδετήρας FPC 31 ακίδων οργανώνει τα σήματα με μηχανική ακρίβεια:

◈ LEDA (Pin 1-3): Είσοδος τροφοδοσίας ανόδου οπίσθιου φωτισμού — τριπλά εφεδρικές συνδέσεις διασφαλίζουν ομοιόμορφη κατανομή ρεύματος σε όλη τη συστοιχία 27 LED.

◈ LEDK (Pin 5-8): Επιστροφή καθόδου οπίσθιου φωτισμού — τέσσερις ακίδες ελαχιστοποιούν τις ωμικές απώλειες και τη θερμική συγκέντρωση.

◈ Λωρίδες Δεδομένων MIPI: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — Τέσσερα πλήρως διαφορικά ζεύγη δεδομένων που μεταφέρουν πληροφορίες χρώματος 24-bit με ταχύτητες έως 1 Gbps ανά λωρίδα.

◈ Ρολόι MIPI: CLKP/CLKN — αποκλειστικό διαφορικό ρολόι διασφαλίζει ακριβή δειγματοληψία δεδομένων σε όλες τις συνθήκες λειτουργίας.

◈ RESET (Pin 27): Επαναφορά υλικού ενεργή χαμηλή με έξυπνη φιλτράρισμα θορύβου — παλμοί μικρότεροι από την προδιαγραφή απορρίπτονται αυτόματα για την αποφυγή ψευδούς ενεργοποίησης.

◈ Γραμμές Τροφοδοσίας: VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65-3.3V — ευέλικτη συμβατότητα τάσης με σύγχρονα SoCs και επεξεργαστές εφαρμογών.

◆◆◆ Αρχιτεκτονική Τροφοδοσίας — Έξυπνη, Αποδοτική, Προστατευμένη ◆◆◆

▪ Παροχή Τροφοδοσίας Πολλαπλών Γραμμών Ακριβείας

Η TXW800042B0 ενσωματώνει προηγμένη διαχείριση ενέργειας που προστατεύει την επένδυσή σας και απλοποιεί το σχεδιασμό του συστήματος:

◈ IOVCC (1.65V – 3.3V):
Η συμβατότητα τάσης I/O ευρέος φάσματος επιτρέπει άμεση σύνδεση με λογικές οικογένειες 1.8V, 2.5V ή 3.3V χωρίς μετατροπείς επιπέδου — μειώνοντας το κόστος BOM και την πολυπλοκότητα του PCB.

◈ VDD (2.8V – 3.3V):
Τροφοδοσία πυρήνα DC/DC με αυστηρές απαιτήσεις ρύθμισης. Η εσωτερική αντλία φόρτισης παράγει όλες τις τάσεις που αφορούν το TFT από αυτήν την ενιαία είσοδο.

◈ VGH (Θετική Τάση Πύλης): ~18V
Παράγεται εσωτερικά μέσω εξωτερικής αντλίας φόρτισης — ενεργοποιεί πλήρως τους διακόπτες pixel TFT για πλήρη μεταφορά φορτίου υγρών κρυστάλλων.

◈ VGL (Αρνητική Τάση Πύλης): ~-8V
Παράγεται εσωτερικά — διατηρεί τους διακόπτες pixel σε βαθιά κατάσταση OFF, αποτρέποντας τη διαρροή υποκατωφλίου που προκαλεί τρεμόπαιγμα και διατήρηση εικόνας.

◈ VSP/VSN (Αναλογικές Γραμμές):
Θετική και αρνητική τροφοδοσία για τη σκάλα αναφοράς γάμμα — βαθμονομημένη στο εργοστάσιο μέσω OTP για συνέπεια από πάνελ σε πάνελ.

▪ Κρίσιμη Αλληλουχία Τροφοδοσίας — Ενσωματωμένη Προστασία

Η ολοκληρωμένο κύκλωμα οδηγού HX8279D υλοποιεί έξυπνη αλληλουχία ενεργοποίησης που αποτρέπει το κλείδωμα και διασφαλίζει αξιόπιστη αρχικοποίηση:

Βήμα 1: Η VDD ανεβαίνει στο επίπεδο λειτουργίας
Βήμα 2: Το RESETB ενεργοποιείται χαμηλά για ελάχιστη διάρκεια, ενεργοποιώντας την επαναφορά της εσωτερικής μηχανής κατάστασης
Βήμα 3: Η αρνητική τάση VGL παράγεται πρώτη (μέσω εξωτερικής προστασίας διόδου Schottky) — κρίσιμο για την αποτροπή παρασιτικής ενεργοποίησης SCR
Βήμα 4: Η θετική τάση VGH αυξάνεται μετά τη σταθεροποίηση της VGL
Βήμα 5: Η διεπαφή MIPI εισέρχεται σε λειτουργία υψηλής ταχύτητας, λαμβάνοντας αρχικούς κωδικούς διαμόρφωσης
Βήμα 6: Τα μητρώα GOA MUX και χρονισμού πρέπει να εγγραφούν εντός 50ms από την απελευθέρωση της επαναφοράς — διασφαλίζοντας τη σωστή αρχικοποίηση του οδηγού πύλης
Βήμα 7: Η έξοδος οθόνης ενεργοποιείται, παρουσιάζοντας το πρώτο καρέ με γάμμα εργοστασιακής προεπιλογής

Αυτή η διαδοχική προσέγγιση εξαλείφει τα πολύπλοκα εξωτερικά κυκλώματα διαχείρισης ενέργειας που απαιτούνται από ανταγωνιστικές οθόνες, μειώνοντας τον κίνδυνο σχεδιασμού σας και επιταχύνοντας τον χρόνο διάθεσης στην αγορά.

◆◆◆ Λάμψη Οπίσθιου Φωτισμού — Σχεδιασμένο για Αντοχή ◆◆◆

▪ Συστοιχία Οπίσθιου Φωτισμού 27 LED

Το ενσωματωμένο σύστημα οπίσθιου φωτισμού χρησιμοποιεί 27 λευκά LED υψηλής απόδοσης σε μια προσεκτικά βελτιστοποιημένη διαμόρφωση φωτισμού ακμής. Αυτό δεν είναι απλώς φωτισμός — είναι οπτική μηχανική σχεδιασμένη για απόδοση στον πραγματικό κόσμο:

◈ 550 cd/m² Τυπική Φωτεινότητα:
Υπερβαίνει τα 400-450 cd/m² που είναι τυπικά για οθόνες καταναλωτικής ποιότητας, διασφαλίζοντας αναγνωσιμότητα υπό φωτισμό γραφείου, εσωτερικούς χώρους οχημάτων και μέτριες εξωτερικές συνθήκες.

◈ ≥75% Ομοιομορφία (Ελάχιστο):
Ο αυστηρός οπτικός σχεδιασμός αποτρέπει τα "καυτά σημεία" και τις "σκοτεινές γωνίες" που μαστίζουν τις φθηνές εναλλακτικές. Το περιεχόμενό σας εμφανίζεται σταθερά φωτεινό από άκρη σε άκρη.

◈ Εύρος Τάσης Ορθής Πορείας 8.4V – 9.6V:
Προσαρμόζεται σε φθηνούς μετατροπείς boost με μέτρια ακρίβεια ρύθμισης — δεν απαιτούνται ακριβείς αναφορές.

◈ 225mA Τυπικό Ρεύμα:
Ισορροπημένο για βέλτιστη απόδοση έναντι θερμικής διαχείρισης. Η συστοιχία LED λειτουργεί άνετα εντός των ορίων θερμικού σχεδιασμού για εκτεταμένη αξιοπιστία.

▪ Διάρκεια Ζωής LED 30.000 Ωρών — Κατασκευασμένο για να Διαρκεί

Με ονομαστική τιμή 30.000 ώρες έως 50% φωτεινότητα (στα 32mA ανά LED), αυτός ο οπίσθιος φωτισμός ξεπερνά τους τυπικούς κύκλους ζωής προϊόντων κατά σημαντικά περιθώρια. Για σύγκριση:

✓ 8 ώρες ημερήσιας χρήσης = 10+ χρόνια υπηρεσίας
✓ 16 ώρες ημερήσιας χρήσης = 5+ χρόνια συνεχούς λειτουργίας
✓ 24/7 βιομηχανική χρήση = 3.4 χρόνια πριν από την εξέταση συντήρησης

Η προδιαγραφή σημειώνει ρητά ότι το ρεύμα λειτουργίας επηρεάζει άμεσα τη μακροζωία — μια ειλικρίνεια σχεδιασμού που επιτρέπει ενημερωμένες αποφάσεις θερμικής και ηλεκτρολογικής μηχανικής. Εφαρμόστε σωστή ρύθμιση ρεύματος και θερμική διαχείριση, και η οθόνη σας θα ξεπεράσει σε διάρκεια ζωής το προϊόν που εξυπηρετεί.

◆◆◆ Μηχανική Τελειότητα — Λεπτό, Ακριβές, Ενσωματώσιμο ◆◆◆

▪ Συνολικό Πάχος 2.80mm — Επαναπροσδιορίζοντας τις Δυνατότητες

Με μόλις 2.80mm συνολικό πάχος, η TXW800042B0 επιτρέπει σχεδιασμούς προϊόντων που προηγουμένως ήταν αδύνατοι με συμβατικές μονάδες οθόνης:

✓ Εξαιρετικά λεπτά tablet που ανταγωνίζονται τα σημειωματάρια χαρτιού σε φορητότητα
✓ Φορητές διαγνωστικές συσκευές που δεν συμβιβάζονται στο μέγεθος της οθόνης
✓ Ενσωματωμένα πάνελ ελέγχου που χωρούν σε τυπικά βάθη πλαισίου τοίχου
✓ Φορητά όργανα όπου κάθε γραμμάριο και χιλιοστό επηρεάζει τη χρηστικότητα στο πεδίο

▪ Ακριβείς Διαστάσεις για Απρόσκοπτη Ενσωμάτωση

Το αποτύπωμα της μονάδας 114.60mm × 184.10mm παρέχει άφθονο χώρο για στερέωση με κόλλα, στεγανοποίηση με φλάντζα ή ελασματοποίηση πάνελ αφής, διατηρώντας παράλληλα συμπαγείς συνολικές διαστάσεις. Κρίσιμες ανοχές ±0.20mm επιτρέπουν άμεση τοποθέτηση χωρίς πολύπλοκα εξαρτήματα ή μηχανισμούς ρύθμισης.

Η έξοδος FPC από την κάτω άκρη με τυποποιημένο βήμα συμβατό με ZIF απλοποιεί τη δρομολόγηση καλωδίων σε λεπτά περιβλήματα. Το περιλαμβανόμενο μηχανικό σχέδιο παρέχει ολοκληρωμένα δεδομένα διαστάσεων για το σχεδιασμό του περιβλήματος, συμπεριλαμβανομένων:

◈ Θέση ενεργής περιοχής σε σχέση με τις ακμές της μονάδας
◈ Συστάσεις ακτίνας κάμψης FPC για αξιόπιστη διάρκεια ζωής εύκαμπτου καλωδίου
◈ Θέσεις επαφών κυκλώματος οδηγού LED για εξωτερικό έλεγχο οπίσθιου φωτισμού
◈ Οδηγίες ενσωμάτωσης πάνελ αφής (συνιστάται προεξοχή 0.3-0.5mm ανά πλευρά)

◆◆◆ Αξιοπιστία Επικυρωμένη — Δοκιμασμένη Πέρα από τις Προσδοκίες ◆◆◆

▪ Έξι Αυστηρές Περιβαλλοντικές Πιστοποιήσεις

Η TXW800042B0 υποβάλλεται σε ολοκληρωμένες δοκιμές καταπόνησης που επικυρώνουν την απόδοση σε σενάρια πραγματικής ανάπτυξης:

◈ Αποθήκευση σε Υψηλή Θερμοκρασία (+70°C / 96 Ώρες):
Επικυρώνει τη σταθερότητα των υλικών και την ακεραιότητα της στεγανοποίησης υπό ακραία θερμική καταπόνηση σε μη λειτουργικές συνθήκες. Η λειτουργική επαλήθευση μετά τη δοκιμή επιβεβαιώνει την απουσία ελλιπών τμημάτων, βραχυκυκλωμένων pixel ή υποβάθμισης της οθόνης.

◈ Αποθήκευση σε Χαμηλή Θερμοκρασία (-20°C / 96 Ώρες):
Διασφαλίζει δυνατότητα εκκίνησης σε κρύο και ευελιξία υλικών σε θερμοκρασίες όπου οι τυπικές οθόνες υποφέρουν από αυξήσεις ιξώδους υγρών κρυστάλλων και κατάρρευση χρόνου απόκρισης.

◈ Λειτουργία σε Υψηλή Θερμοκρασία (+60°C / 96 Ώρες):
Η πιο απαιτητική δοκιμή — πλήρης ηλεκτρική λειτουργία στη μέγιστη ονομαστική θερμοκρασία. Η οθόνη πρέπει να διατηρεί όλες τις λειτουργικές παραμέτρους χωρίς θερμική διαφυγή, μετατόπιση χρώματος ή πρόωρη υποβάθμιση των LED. Η διαρροή υγρών κρυστάλλων υπό λειτουργική θερμική καταπόνηση αποτελεί αυτόματη απόρριψη.

◈ Λειτουργία σε Χαμηλή Θερμοκρασία (-10°C / 96 Ώρες):
Επαληθεύει την απόδοση σε πραγματικό χρόνο σε κρύα περιβάλλοντα. Οι φυσαλίδες χαμηλής θερμοκρασίας — που προκαλούνται από διαφορική θερμική συστολή — απαγορεύονται αυστηρά. Η χαλάρωση της τελικής στεγανοποίησης και τα φαινόμενα ουράνιου τόξου στο πλαίσιο απαγορεύονται επίσης.

◈ Αποθήκευση σε Υψηλή Θερμοκρασία/Υγρασία (50°C & 90%RH / 96 Ώρες):
Επιταχύνει τους μηχανισμούς εισχώρησης υγρασίας και διάβρωσης. Η μονάδα πρέπει να διατηρεί την ακεραιότητα της στεγανοποίησης και την ηλεκτρική απομόνωση σε τροπικά ή ανεξέλεγκτα περιβάλλοντα αποθηκών.

◈ Κύκλοι Θερμικού Σοκ (10 Κύκλοι: -10°C έως +60°C):
Υποβάλλει τη μονάδα σε γρήγορες μεταβάσεις 30 λεπτών μεταξύ θερμικών ακροτήτων. Αυτό εκθέτει τις αναντιστοιχίες συντελεστή θερμικής διαστολής μεταξύ γυαλιού, μετάλλου, πολυμερούς και συγκολλητικών υλικών. Τα φαινόμενα ουράνιου τόξου στο πλαίσιο και οι αστοχίες στεγανοποίησης αποτελούν αυτόματα κριτήρια απόρριψης.

◆◆◆ Εφαρμογές — Όπου η Αριστεία Συναντά την Ευκαιρία ◆◆◆

▪ Premium Tablet & Συσκευές e-Reader

Η βελτιστοποιημένη για κατακόρυφη προβολή ανάλυση 1200×1920, η φωτεινότητα 550 cd/m² και το λεπτό προφίλ 2.8mm δημιουργούν την ιδανική βάση για tablet επόμενης γενιάς. Η προβολή προς όλες τις κατευθύνσεις διασφαλίζει άνετη ανάγνωση και περιήγηση σε οποιονδήποτε προσανατολισμό — κατακόρυφο για έγγραφα, οριζόντιο για βίντεο, ή οποιαδήποτε γωνία ενδιάμεσα.

▪ Ιατρικά & Διαγνωστικά Όργανα

Το βάθος χρώματος 16.7M, η σταθερή βαθμονόμηση γάμμα φορτωμένη από OTP σε κάθε κύκλο τροφοδοσίας και ο οπίσθιος φωτισμός LED 30.000 ωρών ανταποκρίνονται στις απαιτήσεις οθονών ασθενών, φορητών συστημάτων υπερήχων και διαγνωστικών εργαλείων χειρός. Η διεπαφή MIPI ενσωματώνεται απρόσκοπτα με SoCs Ιατρικής Βαθμίδας από Qualcomm, MediaTek

▪ Βιομηχανικά Συστήματα Ελέγχου HMI & Φορητά

Η λειτουργία σε ευρύ φάσμα θερμοκρασιών (-10°C έως +60°C), η ισχυρή ανοσία σε EMI μέσω διαφορικής σηματοδότησης MIPI και οι συμπαγείς διαστάσεις αντιμετωπίζουν τις πραγματικότητες των εργοστασιακών χώρων, των οχημάτων εξυπηρέτησης πεδίου και του εξωτερικού εξοπλισμού. Η οθόνη διατηρεί την αναγνωσιμότητα μέσω προστατευτικού γυαλιού κάλυψης σε συνθήκες έντονου περιβάλλοντος φωτισμού.

▪ Φορητές Κονσόλες Παιχνιδιών & Ψυχαγωγίας

Η υψηλή πυκνότητα pixel, ο γρήγορος χρόνος απόκρισης και η ζωντανή αναπαραγωγή χρωμάτων δημιουργούν καθηλωτικές εμπειρίες παιχνιδιού. Το λεπτό προφίλ επιτρέπει εργονομικά σχέδια που δεν κουράζουν τα χέρια κατά τη διάρκεια εκτεταμένων περιόδων παιχνιδιού. Η προβολή προς όλες τις κατευθύνσεις υποστηρίζει σενάρια πολλαπλών παικτών όπου οι συσκευές μοιράζονται και προβάλλονται από διάφορες γωνίες.

▪ Οθόνες Εσωτερικού Οχήματος

Ο κατακόρυφος προσανατολισμός ταιριάζει σε οθόνες πληροφοριών κεντρικής κονσόλας, συστήματα ψυχαγωγίας πίσω καθισμάτων και αντικαταστάτες ψηφιακών καθρεφτών. Η πιστοποίηση ευρέος φάσματος θερμοκρασιών αντιμετωπίζει τα θερμικά άκρα της καμπίνας από στάθμευση στην έρημο έως εκκινήσεις στο κρύο της Αρκτικής. Η συμβατότητα MIPI απλοποιεί την ενσωμάτωση με σύγχρονους επεξεργαστές infotainment αυτοκινήτων.

◆◆◆ Προσαρμογή & Μηχανική Υποστήριξη ◆◆◆

✦ Το Όραμά σας, η Μηχανική μας ✦

Η Shenzhen Tianxianwei Technology προσφέρει ολοκληρωμένες υπηρεσίες προσαρμογής για να μετατρέψει την TXW800042B0 στην τέλεια λύση οθόνης σας:

✦ Ενίσχυση Φωτεινότητας
Τροποποιήσεις ρεύματος και ποσότητας LED για παραλλαγές αναγνώσιμες στο φως του ήλιου 800+ cd/m².

✦ Ενσωμάτωση Αφής
Ελασματοποίηση πάνελ αφής Προβολικής Χωρητικότητας (PCAP) με επικαλύψεις κατά της αντανάκλασης και κατά των δακτυλικών αποτυπωμάτων.

✦ Επιλογές Γυαλιού Κάλυψης
Χημικά ενισχυμένο γυαλί Gorilla, πολυκαρβονικό ανθεκτικό σε βανδαλισμούς ή υποστρώματα οπτικής ποιότητας κομμένα κατά παραγγελία.

✦ Γέφυρες Διεπαφών
Πλακέτες μετατροπέα MIPI σε LVDS ή MIPI σε RGB για συμβατότητα με παλαιότερα συστήματα.

✦ Προσαρμοσμένη Δρομολόγηση FPC
Εναλλακτικές θέσεις εξόδου ουράς, μήκη και τύποι συνδετήρων για μοναδικούς μηχανικούς περιορισμούς.

✦ Οπτική Συγκόλληση
Ελασματοποίηση LOCA ή OCA εξαλείφει τις εσωτερικές αντανακλάσεις, βελτιώνοντας την αντίθεση και την αναγνωσιμότητα σε εξωτερικούς χώρους κατά 20-40%.
