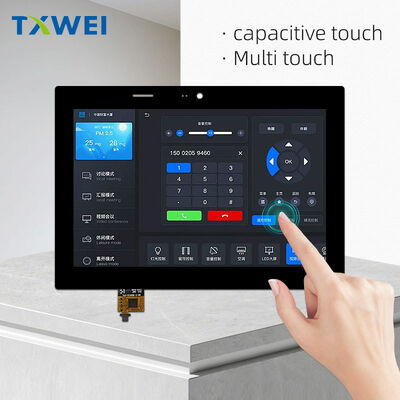

Οθόνη LCD με χωρητική οθόνη αφής 8 ιντσών, διεπαφή MIPI, μονάδα οθόνης ελέγχου φωτισμού φυτών 1200 * 1920

Τροποποιημένο: 1
τιμή: Διαπραγματεύσιμα
Περίοδος παράδοσης: 7-16 ημέρες
Μέθοδος πληρωμής: L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού: 10000 ΤΕΜ
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
ΣΕΝΤΖΕΝ
Μάρκα
TXWEI
Πιστοποίηση
CE FCC ROHS
Αριθμό μοντέλου
TXW800042B0-YLT
Έγγραφο
TXW800042B0-YLT_SPEC.pdf
Αριθμός εικονοστοιχείων:
1200*1920
Κατεύθυνση προβολής:
IPS
Διεπαφή εμφάνισης:
MIPI 4 λωρίδα
Λάμψη:
500 NIT
Ενεργή περιοχή:
107.64*172.22
Μέγεθος περιγράμματος:
137,61*197,06*4,5 χλστ
Θερμοκρασία λειτουργίας:
-10+60°C
Θερμοκρασία αποθήκευσης:
-20+70 ℃
Αριθμός ακίδων:
31pin
Τεχνολογία αφής:
G+G
Διασύνδεση αφής:
IIC
Αγγίξτε το IC:
GT1151QM
Επισημαίνω:

Οθόνη LCD με χωρητική οθόνη αφής 8 ιντσών

,

Μονάδα οθόνης ασφαλείας με διεπαφή MIPI

,

Οθόνη ελέγχου φωτισμού φυτών TFT LCD

Περιγραφή του προϊόντος

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD με Ενσωματωμένο CTP

1200 × 1920 · 4-Lane MIPI · 500cd/m² · 2.80mm LCM · G+G Χωρητική Οθόνη Αφής · Προβολή προς όλες τις κατευθύνσειςΦιλοσοφία Προϊόντος
Το TXW800042B0-YLT αντιπροσωπεύει μια θεμελιώδη επανεξέταση του τι μπορεί να είναι μια μονάδα οθόνης. Δεν είναι απλώς μια οθόνη με προσαρτημένο πίνακα αφής. Είναι ένα ενοποιημένο οπτοηλεκτρονικό σύστημα — οθόνη, αφή και φωτισμός σχεδιασμένα ως μία ενιαία συνεκτική οντότητα.
Αυτή η μονάδα αντιμετωπίζει μια συγκεκριμένη σχεδιαστική ένταση στα σύγχρονα φορητά ηλεκτρονικά: τη σύγκρουση μεταξύ της αυξανόμενης πυκνότητας pixel και της μειούμενης φυσικής πάχους. Στα 2.80mm μόνο για το LCM και 4.85mm συνολικά με την ενσωμάτωση αφής, επιτυγχάνει μια μορφή που θα ήταν ανέφικτη πριν από πέντε χρόνια, ενώ παρέχει 2.3 εκατομμύρια μεμονωμένα διευθυνσιοδοτήσιμα pixel σε μια κατακόρυφη διαγώνιο 8.0 ιντσών.

Αρχιτεκτονική Οθόνης

Πίνακας Pixel

Ο ενεργός πίνακας χρησιμοποιεί 1200 στήλες και 1920 σειρές τρανζίστορ λεπτού υμενίου, καθένα από τα οποία ελέγχει μια τριάδα υπο-pixel κάθετης ρίγας RGB. Η οριζόντια απόσταση 0.0299mm επί κάθετη απόσταση 0.0897mm αποδίδει πυκνότητα pixel επαρκή για τυπογραφική βελτίωση σε τυπικές αποστάσεις θέασης από το χέρι — περίπου 40 έως 60 εκατοστά — χωρίς τις υπολογιστικές και ενεργειακές ποινές των αναλύσεων κλάσης 4K.
Η ενεργή περιοχή 107.64mm × 172.22mm καταλαμβάνει αναλογία διαστάσεων 10:16. Αυτός ο προσανατολισμός δίνει προτεραιότητα στην κατακόρυφη πυκνότητα πληροφοριών, μια απόφαση που αντικατοπτρίζει την προοριζόμενη ανάπτυξη της μονάδας σε εφαρμογές με επίκεντρο τα έγγραφα, διεπαφές κύλισης και όργανα κατακόρυφης λειτουργίας όπου το ύψος μεταφέρει την ιεραρχία πληροφοριών.

Οπτική Λειτουργία

Η κανονικά μαύρη διαπερατή λειτουργία παρέχει δύο διακριτά πλεονεκτήματα. Πρώτον, η μη ενεργοποιημένη κατάσταση παρουσιάζει μια βαθιά, απορροφητική επιφάνεια φωτός — λειτουργικά ένα φίλτρο ουδέτερης πυκνότητας — το οποίο μειώνει την αντιληπτή κατανάλωση ενέργειας σε κατάσταση αναμονής και βελτιώνει την αντίθεση υπό φωτισμό περιβάλλοντος. Δεύτερον, η εξαρτώμενη από την τάση οπτική περιστροφή του στρώματος υγρών κρυστάλλων παράγει μια απόκριση γάμμα που ευθυγραμμίζεται στενότερα με την ανθρώπινη αντίληψη φωτεινότητας από τις κανονικά λευκές εναλλακτικές, ιδιαίτερα στην κρίσιμη περιοχή σκιάς κάτω από 20% ψηφιακή οδήγηση.

Χαρακτηριστικά Προβολής

Η τεχνολογία προβολής "Όλες οι Ώρες" εξαλείφει την κατευθυντική ασυμμετρία που περιορίζει τα συμβατικά σχέδια TFT. Η οπτική στοίβα — πολωτής, φιλμ καθυστέρησης, στρώμα υγρών κρυστάλλων και δεύτερος πολωτής — είναι σχεδιασμένη έτσι ώστε ο κώνος αποδεκτής αντίθεσης να εκτείνεται ομοιόμορφα σε 360 μοίρες αζιμουθίου. Αυτό επιτυγχάνεται μέσω ελεγχόμενης κατανομής γωνίας προ-κλίσης και ευθυγράμμισης υγρών κρυστάλλων διπλής ή πολλαπλής περιοχής, αντί για απλή στοίβαξη φιλμ αντιστάθμισης.
Η πρακτική συνέπεια: μια συσκευή τοποθετημένη σε περιβάλλον κοινής προβολής — ιατρικό καρότσι, βιομηχανικό πάνελ ή φορητή συσκευή παιχνιδιών — παρουσιάζει την ίδια χρωματική αντίθεση και αντίθεση ανεξάρτητα από τη θέση του παρατηρητή. Καμία αντιστροφή χρώματος. Καμία μετατόπιση γάμμα. Καμία κατάρρευση φωτεινότητας σε πλάγιες γωνίες.

Ενσωμάτωση Αφής

Δομικός Σχεδιασμός

Ο χωρητικός πίνακας αφής χρησιμοποιεί αρχιτεκτονική G+G (Γυαλί + Γυαλί): ένα κάλυμμα γυαλιού Panda 1.1mm, ένα στρώμα οπτικής συγκόλλησης SCA 0.20mm, ένα γυαλί αισθητήρα 0.55mm με σχεδιασμένα ηλεκτρόδια ITO ή μεταλλικού πλέγματος, και ένα δεύτερο στρώμα SCA 0.20mm που συγκολλάται στην επιφάνεια της οθόνης. Συνολικό πάχος στοίβας αφής: 1.85mm ± 0.15mm, εξαιρουμένων των βοηθητικών υλικών.
Αυτή η κατασκευή δίνει προτεραιότητα στην ανθεκτικότητα και την οπτική διαύγεια έναντι της απόλυτης λεπτότητας. Το γυαλί κάλυψης 1.1mm παρέχει σκληρότητα επιφάνειας ≥7H υπό φορτίο 750g — επαρκή για να αντιστέκεται σε γρατζουνιές από κλειδιά, πίεση από στυλό και τυχαία τριβή σε περιβάλλοντα πεδίου. Τα στρώματα SCA (Solid Clear Adhesive) εξαλείφουν τα κενά αέρα που προκαλούν ανακλάσεις Fresnel και σφάλμα παράλλαξης σε εναλλακτικές λύσεις συγκόλλησης με φλάντζα.

Χαρακτηριστικά Αισθητήρα

Ο ελεγκτής GT1151QM υποστηρίζει ταυτόχρονη παρακολούθηση πέντε σημείων με λειτουργίες γαντιού και υγρού χεριού. Αυτά δεν είναι χαρακτηριστικά μάρκετινγκ αλλά μηχανικές αναγκαιότητες: το ιατρικό προσωπικό χειρίζεται συσκευές με γάντια από λάτεξ ή νιτρίλιο· οι βιομηχανικοί χειριστές εργάζονται με υγρά ή μολυσμένα χέρια· οι εξωτερικοί χρήστες αντιμετωπίζουν βροχή και συμπύκνωση.
Ο ελεγκτής επικοινωνεί μέσω I2C σε επίπεδα λογικής 1.8V, με ξεχωριστή αναλογική τροφοδοσία 2.8V. Η αναφορά με διακοπή (καρφίτσα CTP_INT) εξαλείφει την επιβάρυνση της δημοσκόπησης στον κεντρικό επεξεργαστή, μειώνοντας την κατανάλωση ενέργειας του συστήματος και βελτιώνοντας την καθυστέρηση αφής. Μια αποκλειστική γραμμή επαναφοράς (CTP_RST) επιτρέπει την ανάκτηση του ελεγκτή χωρίς πλήρη επανεκκίνηση του συστήματος.

Οπτική Ενσωμάτωση

Ο πίνακας αφής περιλαμβάνει μια περιοχή μαύρου ημι-διαφανούς φίλτρου IR με συγκεκριμένα φασματικά χαρακτηριστικά: 5–15% μετάδοση σε μήκος κύματος 550nm ορατό, >80% μετάδοση στα 850nm υπέρυθρο. Αυτό επιτρέπει την ανίχνευση εγγύτητας ή την ανίχνευση φωτός περιβάλλοντος πίσω από το γυαλί κάλυψης χωρίς να διακυβεύεται η αισθητική της οθόνης — η περιοχή του αισθητήρα εμφανίζεται ως ομοιόμορφο μαύρο στον χρήστη, ενώ παραμένει διαφανής σε πομπούς και δέκτες IR.

Σχεδιασμός Διεπαφής

Υλοποίηση MIPI DSI

Η διεπαφή MIPI DSI 4 λωρίδων αντιπροσωπεύει μια σκόπιμη απόκλιση από τα παλαιότερα πρότυπα παράλληλου RGB και LVDS. Κάθε λωρίδα δεδομένων λειτουργεί ως πλήρως διαφορικό ζεύγος — D0P/D0N έως D3P/D3N — με ένα αποκλειστικό ζεύγος ρολογιού CLKP/CLKN. Αυτή η αρχιτεκτονική παρέχει εγγενή απόρριψη κοινού τρόπου θορύβου, επιτρέποντας αξιόπιστη λειτουργία σε ηλεκτρομαγνητικά εχθρικά περιβάλλοντα: κοντά σε κυψελωτούς πομποδέκτες, μεταγωγικούς τροφοδοτικούς και κινητήρες.
Το σειριακό πρωτόκολλο μειώνει τον αριθμό των ακίδων σε 31 συνολικά — συμπεριλαμβανομένων τροφοδοσίας, γείωσης και οπίσθιου φωτισμού — σε σύγκριση με 40+ για παράλληλες εναλλακτικές. Αυτή η μείωση μεταφράζεται άμεσα σε μικρότερους συνδέσμους, απλούστερη δρομολόγηση PCB και μειωμένο όγκο εύκαμπτων καλωδίων. Για φορητές συσκευές όπου κάθε χιλιοστόγραμμα και κυβικό χιλιοστό έχει κόστος σχεδιασμού, αυτές οι εξοικονομήσεις δεν είναι αμελητέες.

Οργάνωση Ακίδων

Το FPC 31 ακίδων ομαδοποιεί λειτουργικά σχετιζόμενα σήματα με εναλλασσόμενες επιστροφές γείωσης:
  • Ακίδες 1–3: LEDA (άνοδος οπίσθιου φωτισμού, τριπλά εφεδρική)
  • Ακίδες 5–8: LEDK (κάθοδος οπίσθιου φωτισμού, τετραπλή επιστροφή)
  • Ακίδες 11–12: D2P/D2N (λωρίδα δεδομένων MIPI 2)
  • Ακίδες 14–15: D1P/D1N (λωρίδα δεδομένων MIPI 1)
  • Ακίδες 17–18: CLKP/CLKN (ρολόι MIPI)
  • Ακίδες 20–21: D0P/D0N (λωρίδα δεδομένων MIPI 0)
  • Ακίδες 23–24: D3P/D3N (λωρίδα δεδομένων MIPI 3)
Οι ακίδες γείωσης στις 9, 10, 13, 16, 19, 22, 25, 28 παρέχουν διαδρομές επιστροφής και θωράκιση μεταξύ διαφορικών ζευγών υψηλής ταχύτητας. Οι ακίδες NC (4, 26) διατηρούν θέσεις για μελλοντική επέκταση διεπαφής ή πρόσβαση ελέγχου.

Αρχιτεκτονική Τροφοδοσίας

Γραμμές Τάσης

Η μονάδα απαιτεί τρεις διακριτούς τομείς τροφοδοσίας:
IOVCC (1.65V – 3.3V): Τροφοδοσία λογικής I/O με ευρεία συμβατότητα. Το ελάχιστο 1.65V επιτρέπει άμεση διεπαφή με σύγχρονα SoC χαμηλής τάσης· το μέγιστο 3.3V φιλοξενεί παλαιότερες οικογένειες λογικής 3.3V χωρίς μετατόπιση επιπέδου.
VDD (2.8V – 3.3V): Είσοδος πυρήνα μετατροπέα DC/DC. Η εσωτερική αντλία φόρτισης παράγει όλες τις τάσεις που αφορούν το TFT από αυτήν την ενιαία γραμμή — VGH (~18V, πύλη ON), VGL (~-8V, πύλη OFF), VSP/VSN (αναλογική αναφορά) και VCOM (κοινό ηλεκτρόδιο).
CTP_VDD (2.8V): Αποκλειστική αναλογική τροφοδοσία ελεγκτή αφής, απομονωμένη από την τροφοδοσία οθόνης για την αποφυγή σύζευξης θορύβου μεταγωγής στα κανάλια χωρητικής ανίχνευσης.

Απαιτήσεις Αλληλουχίας

Το IC οδηγού HX8279D επιβάλλει αυστηρή αλληλουχία ενεργοποίησης για την αποφυγή εμπλοκής και τη διασφάλιση αξιόπιστης αρχικοποίησης:
  1. Η VDD φτάνει στο όριο λειτουργίας
  2. Η RESETB ενεργοποιείται χαμηλά για την ελάχιστη καθορισμένη διάρκεια
  3. Η VGL παράγεται πριν από τη VGL (προστασία διόδου Schottky μεταξύ VGL και GND αποτρέπει την ενεργοποίηση παρασιτικού SCR όταν η VDD και η VSP ξεκινούν ταυτόχρονα)
  4. Η VGH αυξάνεται μετά τη σταθεροποίηση της VGL
  5. Η διεπαφή MIPI εισέρχεται σε λειτουργία Υψηλής Ταχύτητας, λαμβάνοντας κωδικούς αρχικοποίησης
  6. Εγγραφή καταχωρητών MUX και χρονισμού GOA εντός 50ms από την απελευθέρωση επαναφοράς
  7. Ενεργοποίηση εξόδου οθόνης, παρουσιάζοντας το πρώτο καρέ με γάμμα εργοστασιακής ρύθμισης
Η αλληλουχία απενεργοποίησης αντιστρέφει αυτή τη σειρά, με την ενεργοποίηση της STBYB να πυροδοτεί ελεγχόμενη απενεργοποίηση. Η εσωτερική μηχανή κατάστασης διαχειρίζεται αυτόνομα την αλληλουχία των γραμμών, μειώνοντας την πολυπλοκότητα της εξωτερικής διαχείρισης ενέργειας.

Σύστημα Φωτισμού

Συστοιχία LED

Είκοσι επτά λευκά LED σε διαμόρφωση οπίσθιου φωτισμού ακμής παρέχουν ομοιόμορφο οπίσθιο φωτισμό σε όλη την ενεργή περιοχή 107.64mm × 172.22mm. Η συστοιχία λειτουργεί σε τάση 8.4V–9.6V εμπρόσθιας τάσης με τυπικό ρεύμα 225mA, αποδίδοντας φωτεινότητα 500 cd/m² μέσω της οθόνης και της στοίβας αφής.
Η προσέγγιση φωτισμού ακμής — LED τοποθετημένα κατά μήκος μίας ή περισσοτέρων ακμών του πάνελ, με το φως να καθοδηγείται από μια ανακλαστική κοιλότητα και να εξάγεται μέσω ενός φιλμ διάχυσης — επιτυγχάνει το πάχος LCM 2.80mm που ο άμεσος οπίσθιος φωτισμός δεν μπορεί. Ο συμβιβασμός είναι η απόλυτη φωτεινότητα: 500 cd/m² επαρκούν για εσωτερική και μέτρια εξωτερική χρήση, αλλά απαιτούν ενίσχυση για αναγνωσιμότητα σε άμεσο ηλιακό φως.

Χαρακτηριστικά Διάρκειας Ζωής

Η διάρκεια ζωής των LED καθορίζεται σε 30.000 ώρες στο 50% της αρχικής φωτεινότητας, μετρημένη στα 32mA ανά LED. Αυτή η μέτρηση αντικατοπτρίζει την πραγματική υποβάθμιση παρά την καταστροφική αστοχία — ο οπίσθιος φωτισμός μειώνεται σταδιακά, παρέχοντας οπτική ένδειξη τέλους ζωής αντί για ξαφνικό σκοτάδι.
Η προδιαγραφή προειδοποιεί ρητά ότι η λειτουργία ρεύματος άνω των 37mA ανά LED επιταχύνει την υποβάθμιση. Αυτή η διαφάνεια επιτρέπει ενημερωμένο θερμικό και ηλεκτρικό σχεδιασμό: υλοποιήστε σωστή ρύθμιση ρεύματος, επαρκή ψύκτρα και, ίσως το πιο σημαντικό, ελεγχόμενα φωτεινότητας ρυθμιζόμενα από τον χρήστη που προεπιλέγονται σε μέτριες τιμές αντί για μέγιστη έξοδο.

Περιβαλλοντική Πιστοποίηση

Έξι δοκιμές πιστοποίησης επικυρώνουν την περιβαλλοντική ανθεκτικότητα:
Αποθήκευση σε Υψηλή Θερμοκρασία (+70°C, 96 ώρες): Επικυρώνει τη σταθερότητα των υλικών και την ακεραιότητα της σφράγισης υπό θερμική καταπόνηση χωρίς ηλεκτρική λειτουργία. Η λειτουργική επαλήθευση μετά τη δοκιμή επιβεβαιώνει την απουσία ελλιπών τμημάτων, βραχυκυκλωμένων pixel ή υποβάθμισης της οθόνης.
Αποθήκευση σε Χαμηλή Θερμοκρασία (-20°C, 96 ώρες): Διασφαλίζει την ικανότητα εκκίνησης σε κρύο και την ευελιξία των υλικών. Οι τυπικές οθόνες υποφέρουν από αυξήσεις του ιξώδους των υγρών κρυστάλλων και κατάρρευση του χρόνου απόκρισης σε αυτές τις θερμοκρασίες· αυτή η μονάδα διατηρεί την επιχειρησιακή ετοιμότητα.
Λειτουργία σε Υψηλή Θερμοκρασία (+60°C, 96 ώρες): Πλήρης ηλεκτρική λειτουργία στη μέγιστη ονομαστική θερμοκρασία. Η οθόνη πρέπει να διατηρεί όλες τις λειτουργικές παραμέτρους χωρίς θερμική διαφυγή, μετατόπιση χρώματος ή πρόωρη υποβάθμιση των LED. Η διαρροή υγρών κρυστάλλων υπό λειτουργική θερμική καταπόνηση αποτελεί αυτόματη αποτυχία.
Λειτουργία σε Χαμηλή Θερμοκρασία (-10°C, 96 ώρες): Επαληθεύει την απόδοση σε πραγματικό χρόνο σε κρύα περιβάλλοντα. Οι φυσαλίδες χαμηλής θερμοκρασίας — που προκαλούνται από διαφορική θερμική συστολή μεταξύ των γυάλινων υποστρωμάτων και της πλήρωσης υγρών κρυστάλλων — απαγορεύονται αυστηρά. Η χαλάρωση της σφράγισης άκρων και τα φαινόμενα ουράνιου τόξου στο πλαίσιο επιτρέπονται εξίσου.
Αποθήκευση σε Υψηλή Θερμοκρασία/Υγρασία (50°C, 90%RH, 96 ώρες): Επιταχύνει τους μηχανισμούς εισχώρησης υγρασίας και διάβρωσης. Η μονάδα πρέπει να διατηρεί την ακεραιότητα της σφράγισης και την ηλεκτρική απομόνωση σε τροπικά ή ανεξέλεγκτα περιβάλλοντα αποθηκών.
Κύκλοι Θερμικού Σοκ (10 κύκλοι, -10°C έως +60°C, 30 λεπτά παραμονές): Εκθέτει τις ασυμφωνίες του συντελεστή θερμικής διαστολής μεταξύ γυαλιού, μετάλλου, πολυμερούς και συγκολλητικών υλικών. Τα φαινόμενα ουράνιου τόξου στο πλαίσιο και οι αστοχίες σφράγισης είναι αυτόματα κριτήρια απόρριψης.

Μηχανική Ενσωμάτωση

Διαστάσεις Μονάδας

Το LCM έχει διαστάσεις 114.60mm × 184.10mm × 2.80mm. Με την ενσωμάτωση αφής, το συνολικό πάχος αυξάνεται σε 4.85mm ± 0.2mm. Ο πίνακας αφής υπερκαλύπτει την ενεργή περιοχή της οθόνης κατά περίπου 0.4mm ανά πλευρά — 108.44mm × 173.02mm ορατή περιοχή έναντι 107.64mm × 172.22mm ενεργής περιοχής οθόνης — επιτρέποντας ανοχές συγκόλλησης και διασφαλίζοντας πλήρη κάλυψη αφής.

Χαρακτηριστικά Γυαλιού Κάλυψης

Το γυαλί κάλυψης Panda 1.1mm περιλαμβάνει:
  • Επίστρωση AF (Αντι-Δακτυλικών Αποτυπωμάτων): ελαιοφοβική επεξεργασία επιφάνειας που μειώνει την ορατότητα των λεκέδων και τη συχνότητα καθαρισμού
  • Μαύρο τυπωμένο περίγραμμα: κρύβει γραμμές κόλλησης, ίχνη αισθητήρων και ασυνέχειες ακμών από την οπτική γωνία του χρήστη
  • Ημι-διαφανής περιοχή IR: όπως περιγράφεται στην ενότητα ενσωμάτωσης αφής
  • Προστατευτική μεμβράνη: εφαρμόζεται κατά την κατασκευή, αφαιρείται από τον ενσωματωτή πριν από την τελική συναρμολόγηση

Σχεδιασμός FPC

Το FPC της οθόνης εξέρχεται από την κάτω άκρη με βήμα 0.50mm, 31 θέσεις, συμβατό με σύνδεσμο FH26-31S-0.3SHW(10) ή ισοδύναμο. Το FPC αφής εξέρχεται ξεχωριστά με 8 θέσεις για διεπαφή I2C. Και τα δύο FPC περιλαμβάνουν φιλμ ηλεκτρομαγνητικής θωράκισης και στις δύο επιφάνειες για την αποφυγή σύζευξης σημάτων MIPI υψηλής ταχύτητας στα κανάλια χωρητικής ανίχνευσης αφής.
Μια πλάκα ενίσχυσης από χάλυβα (πάχους 0.2mm) παρέχει μηχανική υποστήριξη και ηλεκτρική γείωση στην περιοχή του συνδέσμου. Το FPC CTP περιλαμβάνει μια γλωττίδα έλξης για την αφαίρεση της προστατευτικής μεμβράνης — μια μικρή λεπτομέρεια που αποτρέπει υπολείμματα κόλλας και μόλυνση κατά τη συναρμολόγηση.

Εφαρμογές

Ιατρική Οργανολογία

Το βάθος χρώματος 16.7M, η σταθερή βαθμονόμηση γάμμα από OTP και η συμβατή με γάντια αφή πληρούν τις απαιτήσεις για οθόνες ασθενών, φορητά υπερηχογραφήματα και διαγνωστικά εργαλεία χειρός. Ο κατακόρυφος προσανατολισμός ταιριάζει σε οθόνες παρακολούθησης ζωτικών σημείων και ανασκόπηση διαχρονικών δεδομένων ασθενών.

Βιομηχανική Διεπαφή Ανθρώπου-Μηχανής

Η λειτουργία σε ευρύ φάσμα θερμοκρασιών (-10°C έως +60°C), η ισχυρή ανοσία EMI μέσω διαφορικής σηματοδότησης MIPI και η σκληρότητα επιφάνειας 7H αντιμετωπίζουν τις πραγματικότητες του εργοστασιακού δαπέδου. Η οθόνη διατηρεί την αναγνωσιμότητα μέσω γυαλιού κάλυψης προστασίας σε συνθήκες υψηλού φωτισμού περιβάλλοντος.

Φορητά Παιχνίδια και Ψυχαγωγία

Η υψηλή πυκνότητα pixel και ο γρήγορος χρόνος απόκρισης δημιουργούν καθηλωτικές εμπειρίες. Το λεπτό προφίλ επιτρέπει εργονομικά σχέδια που δεν κουράζουν τα χέρια κατά τη διάρκεια εκτεταμένων συνεδριών. Η προβολή προς όλες τις κατευθύνσεις υποστηρίζει σενάρια πολλαπλών παικτών με κοινές συσκευές.

Εσωτερικό Αυτοκινήτου

Ο κατακόρυφος προσανατολισμός ταιριάζει σε οθόνες πληροφοριών κεντρικής κονσόλας και ψυχαγωγίας πίσω καθισμάτων. Η πιστοποίηση ευρέος φάσματος θερμοκρασιών αντιμετωπίζει τα θερμικά άκρα της καμπίνας από στάθμευση στην έρημο έως εκκινήσεις σε παγετό της Αρκτικής. Η συμβατότητα MIPI απλοποιεί την ενσωμάτωση με σύγχρονους επεξεργαστές συστημάτων infotainment αυτοκινήτων.
