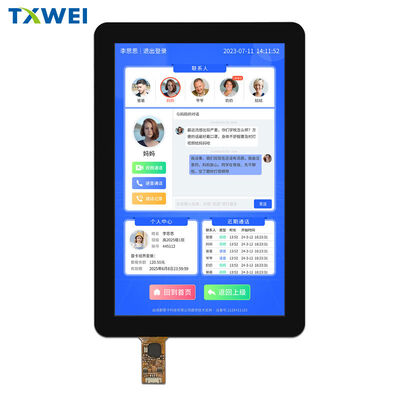

8 ιντσών TFT υψηλής ευκρίνειας υψηλή φωτεινότητα 1920*1200 LVDS ευρεία θερμοκρασία οθόνη αφής οθόνης τηλεχειρισμού drone

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Περίοδος παράδοσης:	7-16 ημέρες
Μέθοδος πληρωμής:	L/C,D/A,D/P,T/T
Ικανότητα εφοδιασμού:	10000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

ΣΕΝΤΖΕΝ

Μάρκα

TXWEI

Πιστοποίηση

CE FCC ROHS

Αριθμό μοντέλου

TXW800035B1-TY

Έγγραφο

Αριθμός εικονοστοιχείων:

1920*1200

Κατεύθυνση προβολής:

Διεπαφή εμφάνισης:

Λάμψη:

1000 nits

Ενεργή περιοχή:

172.224 (H) * 107.64 (V)

Μέγεθος περιγράμματος:

197,5*132,30*6,85 χλστ

Θερμοκρασία λειτουργίας:

-30+85°C

Θερμοκρασία αποθήκευσης:

-30+85°C

Αριθμός ακίδων:

45 PIN

Τεχνολογία αφής:

ILI2132

Διασύνδεση αφής:

Επισημαίνω:

Εικονική οθόνη LCD TFT 8 ιντσών

τηλεοπτική οθόνη drone υψηλής φωτεινότητας

Επικεφαλίδα αφής ευρείας θερμοκρασίας LVDS

Περιγραφή του προϊόντος

TXW800035B1-TY   8 ιντσών βιομηχανικής κλάσης WUXGA οθόνη με G + G χωρητική αφής

1Γενική εικόνα του προϊόντος

ΗTXW800035B1-TYαντιπροσωπεύει μια υψηλής απόδοσης 8 ιντσών TFT LCD μονάδα που σχεδιάστηκε από την Shenzhen Tianxianwei Technology Co., Ltd για την επόμενη γενιά κινητών και ενσωματωμένων εφαρμογών οθόνης.1920 × 1200 (WUXGA)pixel matrix, η ενότητα αυτή παρέχει εξαιρετική οπτική σαφήνεια με16.7 εκατομμύρια χρώματαΗ αρχιτεκτονική συνδυάζει πίνακα TFT, driver IC, ευέλικτο τυπωμένο κύκλωμα (FPC),Μονάδα οπίσθιου φωτισμού LED (BL), και χωρητικό πάνελ αφής (CTP) σε μια ενιαία, συμπαγή συναρμολόγηση βελτιστοποιημένη για απρόσκοπτη ενσωμάτωση.

2Αρχιτεκτονική οθόνης και οπτική απόδοση

Στην καρδιά του TXW800035B1-TY βρίσκεται έναΌλες οι οθόνες LCD τύπου O'Clockδομή μεμεταδοτικό, συνήθως μαύροΗ διαμόρφωση αυτή εξασφαλίζει βαθιά μαύρα επίπεδα, υψηλές αναλογίες αντίθεσης και ενεργειακά αποδοτική λειτουργία, ιδιαίτερα χρήσιμη για φορητές συσκευές με μπαταρία.

Ψήφισμα:1920 (H) × 1200 (V) pixels WUXGA κατηγορία, παρέχοντας πυκνότητα 283 PPI pixel για καθαρή απεικόνιση κειμένου και ομαλή αναπαραγωγή εικόνας
Βαθμό χρώματος:16.7M χρώματα, επιλέξιμα από λογισμικό, που επιτρέπουν τη διακριτική βαθμολογία χρωμάτων και τη φωτογραφική πιστότητα
Κατεύθυνση θέασης:80°/80°/80°/80° (τυπικό)
Τρόπος εμφάνισης:Διαπεραστικό, κανονικά μαύρο ̇ βελτιστοποιημένο για εσωτερικά και ελεγχόμενα περιβάλλοντα περιβάλλοντος φωτισμού

3Σύστημα υποβοηθητικού φωτισμού και μηχανική φωτισμού.

Η ενότητα χρησιμοποιείαρχιτεκτονική οριζόντιων φωτισμώνμε κινητήρα από36 λευκά LED τσιπΤο σχέδιο αυτό επιτυγχάνει αξιοσημείωτα επίπεδα φωτεινότητας, διατηρώντας παράλληλα τη θερμική διαχειρίσιμη ικανότητα.

Τυπική φωτεινότητα:1000 cd/m2 ̇ επαρκείς για ευανάγνωση σε περιβάλλον υψηλού φωτισμού
Μέγιστη φωτεινότητα:1200 cd/m2 ̇ μέγιστη ισχύς για σενάρια απαιτητικής ορατότητας
Ομοιότητα φωτεινότητας:≥ 70% (ελάχιστο) εξασφαλίζει ότι δεν υπάρχουν αισθητές μεταβλητές φωτεινότητας στην επιφάνεια της οθόνης
Ηλεκτρονική τάση LED (VF):16.8V ~ 19.2V
Ηλεκτρονικό ρεύμα LED προς τα εμπρός (IF):330mA (τυπική), 390mA (μέγιστη)

Σχετικά με τη διάρκεια ζωής των LED:
Το φως πίσω είναι για:20,000 ώρεςδιάρκεια ζωής, που ορίζεται ως το σημείο στο οποίο η φωτεινότητα υποβαθμίζεται στο 50% της αρχικής ισχύος σε 55mA ανά κανάλι LED.Η λειτουργία πέραν των συνιστώμενων κατώτατων ορίων ρεύματος θα επιταχύνει την υποτίμηση του φωτόςΟι σχεδιαστές συστημάτων θα πρέπει να εφαρμόζουν οδηγούς ρεύματος και στρατηγικές θερμικής διάσπασης για να μεγιστοποιήσουν τη μακροζωία του φώτου.

4Τεχνολογία αφής: G+G χωρητική αρχιτεκτονική

Το ενσωματωμένο πάνελ αφής χρησιμοποιείΓ+Γ (Γυαλί + Γυαλί)η κατασκευή, μια υψηλής ποιότητας χωρητική αρχιτεκτονική αφής που τοποθετεί το στρώμα του αισθητήρα ανάμεσα σε δύο γυάλινα υποστρώματα.και ακρίβεια αφής σε σύγκριση με εναλλακτικές λύσεις με βάση την ταινία.

Επικεφαλής ελέγχου αφής:ILI2132 ένα αποδεδειγμένο ελεγκτή πολλαπλών επαφών που υποστηρίζει αναγνώριση χειρονομιών και αλγόριθμους γρήγορης απόκρισης
Δραστηριακή τάση:5V (συμβατό με USB power rail)
Διάδοση φωτός:≥85% ∙ ελάχιστη οπτική εξασθένιση διατηρεί τη φωτεινότητα της οθόνης και την ακρίβεια χρώματος
Σκληρότητα επιφάνειας:≥ 6H
Θερμοκρασία λειτουργίας με άγγιγμα:-30°C έως +85°C
Θέρμανση αποθήκευσης με άγγιγμα:-30°C έως +85°C
Υγρασία περιβάλλοντος:20% ~ 90% RH

Η συστοιχία G+G ενισχύεται περαιτέρω μεAF (αντι-αποτυπώματα)επικάλυψη του φακού κάλυψης καιΑΓ (Αντι-Αναλαμπτήρα)Επεξεργασία της επιφάνειας, μείωση των αντανακλαστικών και διατήρηση καθαρής αισθητικής υπό συνεχή χειρισμό.

5Ηλεκτρικά χαρακτηριστικά και σχεδιασμός διεπαφής

Ο TXW800035B1-TY υποστηρίζει διπλή συνδεσιμότητα διεπαφής, διαχωρίζοντας τα δεδομένα βίντεο υψηλής ταχύτητας από την σήμανση αφής για βελτιστοποιημένη ολοκλήρωση του συστήματος.

Διασύνδεση οθόνης TFT (LVDS) (διαφορική σηματοδότηση χαμηλής τάσης):
Η 45-pin LVDS διεπαφή λειτουργεί στοVDDIN = 3.3V (τυπική)Οι βασικές ομάδες σημάτων περιλαμβάνουν:

Διάφορα κανάλια δεδομένων LVDS (ELV0P/ELV0N έως ELV3P/ELV3N):4 ζεύγη διαφορικών δεδομένων
Δίχτυο LVDS (ELVCLKP/ELVCLKN):Διαφορετικός συγχρονισμός ρολογιού
Διάφορα κανάλια δεδομένων LVDS (OLV0P/OLV0N έως OLV3P/OLV3N):4 ζεύγη διαφορικών δεδομένων
Δοκιμαστικό σύστημα LVDS:Διαφορετικός συγχρονισμός ρολογιού
Σιδηροτροχιά:Πολλαπλές καρφίτσες VDDIN (41-45) για σταθερή κατανομή 3.3V· ειδικές καρφίτσες VDD_OTP και EEPEN για εργοστασιακή διαμόρφωση

Συγκινητική επαφή ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση ∆ιασύνδεση
Ο πίνακας αφής επικοινωνεί μέσω μιας τυποποιημένης διεπαφής USB 4-pin:

Επικεφαλής:Εισόδου ισχύος 5V
DP / DN:Διαφορετικές γραμμές δεδομένων USB
ΓΝΔ:Κοινή βάση

Αυτή η αρχιτεκτονική αφής με βάση το USB εξαλείφει την ανάγκη για ειδική δρομολόγηση I2C GPIO στον επεξεργαστή υποδοχής,απλούστευση της διάταξης των PCB και δυνατότητα συμβατότητας plug-and-play με τα κύρια λειτουργικά συστήματα.

6. Διαλογή της ισχύος και κατάσταση του συστήματος

Η ενότητα υλοποιεί μια εξελιγμένηΔιαχείριση ενέργειας σε πολλαπλά πεδίασύστημα με διακριτές λειτουργικές καταστάσεις:

Λειτουργία υψηλής ταχύτητας:Πλήρης μετάδοση δεδομένων βίντεο με μέγιστη χωρητικότητα LVDS
Εμφάνιση εκτός λειτουργίας:Βίντεο σωλήνα αναστέλλεται, ελάχιστη διατήρηση ισχύος
Σε κατάσταση νάρκης (CMD 0x10):Βαθιά απενεργοποίηση με διατήρηση καταλόγου
Κράτος LP11:Μικροδύναμη κατάσταση αναμονής MIPI (υποστηρίζεται για συμβατές παραλλαγές ελεγκτή)

Οι κρίσιμες απαιτήσεις αλληλουχίας περιλαμβάνουν:

Σταθεροποίηση VSP/VSN:≤1 ms χρονολόγηση της ράμπας
Σιδηρόδρομοι VGH/VGL:Συγχρονισμένη ενεργοποίηση για την αποτροπή της απόκλισης του κατώτατου ορίου TFT
Προσαρμογή πηγή/GIP:Διασφαλίζει σταθερή φόρτιση των pixel σε ακραίες θερμοκρασίες

Οι σχεδιαστές συστημάτων πρέπει να τηρούν τις μορφές κύματος αλληλουχίας ισχύος που παρέχονται από τον κατασκευαστή για να αποτρέψουν την κλειδώση, την εμφάνιση τεχνητών αντικειμένων ή τη μακροχρόνια ηλεκτροχημική υποβάθμιση.

7Μηχανικές προδιαγραφές και κατευθυντήριες γραμμές ενσωμάτωσης

Το TXW800035B1-TY είναι συσκευασμένο σε μια μηχανική στοίβα με ακριβή μηχανήματα με σφιχτές ανοχές κατάλληλη για βιομηχανικά περιβλήματα.

Ενεργός χώρος οθόνης LCD (AA):1070,64 mm × 172,22 mm
Περιοχή θέασης φακού (VA):1080,24 mm × 172,82 mm
Εξωτερική διάσταση φακού (OD):132.3 mm × 197,5 mm (±0,05 mm)
Εξωτερική διάσταση LCM:1190,8 mm × 181,7 mm (± 0,2 mm)
Συνολικό πάχος μονάδας:6.85 mm (± 0,3 mm) περιλαμβανομένων των συσσωρευτών αφής G+G, των κυψελών LCD, του φώτου πίσω και των δομικών ενισχυτών
Δυνατότητα εκτόξευσης:00,7 mm
Δάχος γυαλιού αισθητήρα:0.55 mm
Μη καθορισμένες ανοχές:±0,20 mm

Σύσταση ένταξης:
Το παράθυρο του πίνακα αφής πρέπει να είναι σχεδιασμένο μεμονομερές υπερμεγέθος 0,3·0,5 mmσε σχέση με την ενεργό περιοχή του LCM για να προσαρμόζονται οι ανοχές συναρμογής και να αποφεύγεται η σκιά των οπτικών ακρών.

8Περιβαλλοντική ανθεκτικότητα και αξιοπιστία

Το TXW800035B1-TY είναι εγκεκριμένο για χρήση σε ακραίες συνθήκες μέσω ενός ολοκληρωμένου πίνακα δοκιμών αξιοπιστίας:

Θερμοκρασία λειτουργίας:-30°C έως +85°C (LCM και TP)
Θέρμανση αποθήκευσης:-30°C έως +85°C
Ανεκτικότητα σε υγρασία:Μέχρι 90% RH (μη συμπυκνωτικό)

Όλα τα υλικά και η επεξεργασία συμμορφώνονται μεΟδηγίες RoHS για την προστασία του περιβάλλοντος, διασφαλίζοντας την παγκόσμια συμμόρφωση με τις κανονιστικές διατάξεις και τις βιώσιμες πρακτικές παραγωγής.

9. Τομείς εφαρμογής

Το TXW800035B1-TY είναι αρχιτεκτονικά ευθυγραμμισμένο με υψηλής ποιότητας ενσωματωμένες εφαρμογές που απαιτούν απεικόνιση υψηλής ανάλυσης και ανταποκρινόμενη αλληλεπίδραση αφής:

Βιομηχανικά δισκία και φορητά τερματικά:Η ευρεία αντοχή θερμοκρασίας και η αντοχή G+G αντέχουν στις δονήσεις του εργοστασίου και τον θερμικό κύκλο.
Ιατρικές και ιατροφαρμακευτικές συσκευές:Η υψηλή φωτεινότητα και το βάθος χρώματος 16,7M υποστηρίζουν διαγνωστικές απεικονίσεις και διεπαφές παρακολούθησης ασθενών.
Έξυπνα καταστήματα λιανικής πώλησης:Οι επεξεργασίες επιφάνειας AF/AG διατηρούν την οπτική σαφήνεια σε συνεχή αλληλεπίδραση με το κοινό.
Δείκτες που τοποθετούνται σε όχημα:-30°C δυνατότητα ψυχρής εκκίνησης και 85°C οροφή λειτουργίας φιλοξενούν ακραίες αυτοκινητοκινητοκινητοκινητοκινητοκινήτων.
Πλατφόρμες κινητής πληροφορικής:Η ανάλυση WUXGA και η απόδοση LVDS εξισορροπούν την οπτική απόδοση με τους περιορισμούς της διάρκειας ζωής της μπαταρίας.

10. Ελέγχος εγγράφων και συμμόρφωση

Αριθμός μοντέλου:TXW800035B1-TY
Έκδοση εγγράφου:2025-03-11
Παρασκευαστής:Η εταιρεία Shenzhen Tianxianwei Technology Co., Ltd.
Συνολικά σελίδες:15
Περιβαλλοντικό πρότυπο:Συμμόρφωση με το RoHS
Κριτικές παραμέτρους:Σημειώνεται με * αστερίσκο· οι παραμέτροι CPK σε [σφραγίδες]· οι διαστάσεις αναφοράς σε (σφραγίδες)

Για πλήρη ηλεκτρικά σχέδια, διαγράμματα χρόνου, και μηχανικά αρχεία CAD,Επικοινωνήστε απευθείας με τον κατασκευαστή ή συμβουλευτείτε το πλήρες πακέτο τεχνικών προδιαγραφών 15 σελίδων πριν από την οριστικοποίηση της διάταξης PCB..
